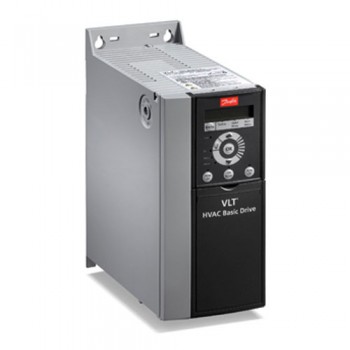

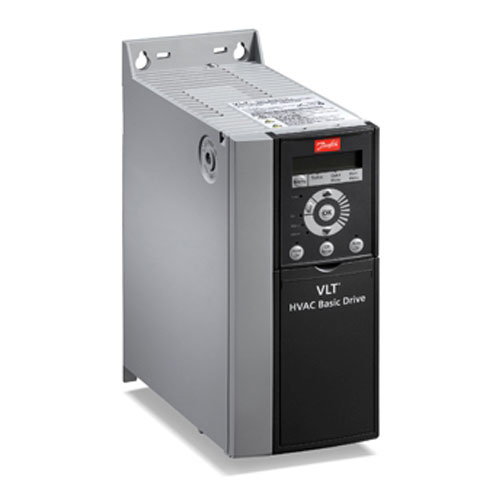

Частотный преобразователь VLT HVAC Drive FC 101 BASIC
Бренд
Danfoss
В избранное
0,37-90 кВт
VLT® HVAC Basic Drive – это идеальное решение для проектов экономичных HVAC-систем.
Привод обеспечен всеми необходимыми функциями для встраивания в HVAC-систему.
Применение VLT® HVAC Drive позволяет создать высокий уровень комфорта и получить значительное энергосбережение в любом помещении.
| Напряжение питания | 200-240 В ±10% |
| Напряжение питания | 380-480 В ±10% |
| Напряжение питания | 525-600 В ±10% |
| Частота питающей сети | 50/60 Гц |
| Максимальная кратковременная асимметрия фаз | 3% от номинального напряжения |
| Коэффициент активной мощности | >= 0,9 при номинальной нагрузке |
| Коэффициент реактивной мощности | > 0,98 |
| Включений по входу L1, L2, L3 <= 11 кВт | Максимум 2 раза / мин |
| Включений по входу L1, L2, L3 >= 15 кВт | Максимум 1 раз / мин |
| Условия окружающей среды согласно EN60664-1 | Категория перенапряжения III/степень загрязнения 2 |
| Привод может работать в сетях, которые могут выдавать симметричный ток RMS не более, чем 100 000 Ампер, 240/500/600/690 В | |
| Выходное напряжение | 0–100% от входного номинального |
| Выходная частота | 0-200 Гц |
| Число переключений на выходе | Не ограничено |
| Время разгона/торможения | 0,01-3600 сек. |
| Количество программируемых дискретных входов | 4 |
| Номера клемм | 18, 19, 27, 29 |
| Логика | PNP или NPN |
| Уровень напряжения | 0-24 В DC |
| Уровень напряжения, логический ‘0’ PNP | < 5 В DC |
| Уровень напряжения, логическая ‘1’ PNP | > 10 В DC |
| Уровень напряжения, логический ‘0’ NPN2) | > 19 В DC |
| Уровень напряжения, логическая ‘1’ NPN2) | < 14 В DC |
| Максимальное напряжение на входе | 28 В DC |
| Входное сопротивление, Ri | Около 4 кОм |
| Число аналоговых входов | 2 |
| Номера клемм | 53, 54 |
| Режимы | Напряжение или ток |
| Выбор режима | Программный |
| Уровень напряжения | от 0 до +10 В |
| Входное сопротивление, Ri | Около 10 кОм |
| Максимальное напряжение | 20 В |
| Уровень напряжения, логический ‘0’PNP | < 4 В DC |
| Уровень тока | От 0/4 до 20 мА (масштабируются) |
| Входное сопротивление | < 500 Ом |
| Число программируемых аналоговых выходов | 2 |
| Номер клеммы | 42, 45 ¹ |
| Диапазон тока аналогового выхода | 0/4-20 мА |
| Максимальная нагрузка GND – аналоговый выход | 500 Ом |
| Максимальное напряжение на аналоговом выходе | 17 В |
| Погрешность аналогового выхода | Максимальная ошибка: 0,4% полной шкалы |
| Разрешение аналогового выхода | 12 бит |
| Число программируемых дискретных выходов | 2 |
| Номера клемм | 42, 45 ¹ |
| Уровень напряжения | 17 В |
| Максимальный ток | 20 мА |
| Максимальная нагрузка | 1 кОм |
| ¹ Клеммы 42 и 45 программируются на одну из функций: аналоговый или дискретный выход. | |
| Номер клеммы | 12 |
| Максимальная нагрузка | 80 мА |
| Номер клеммы | 50 |
| Выходное напряжение | 10,5 В ±0,5 В |
| Максимальная нагрузка | 25 мА |
| Номера клемм | 68 (P, TX+, RX+), 69 (N, TX-, RX-) |
| Клемма номер 61 | Общая для клемм 68 и 69 |
| Число программируемых релейных выходов | 2 |
| Реле 01 номера клемм | 1-3 (НЗ контакт), 1-2 (НО контакт) |
| Реле 02 (только FC 302) номера клемм | 4-6 (НЗ контакт), 4-5 (НО контакт) |
| Максимальная резистивная нагрузка на переменном токе 250 В | 3 А |
| Максимальная резистивная нагрузка на постоянном токе 30 В | 2 А |
| Все входы, выходы, порт последовательной связи, источники постоянного тока, релейные контакты гальванически изолированы от напряжения питания (PELV) и других клемм высокого напряжения | |
| Максимальная длина экранированного моторного кабеля | 50 м |
| Максимальная длина неэкранированного моторного кабеля | 50 м |
| Максимальное сечение кабелей к клеммам платы управления | 2,5 мм² |
| Минимальное сечение кабелей к клеммам платы управления | 0,05 мм² |
| Вибрационный тест | 1,0 g |
| Максимальная относительная влажность | 5-95% во время работы (без конденсации) |
| Температура окружающей среды | 40 / 50 °С (смотрите выходной ток по таблице Руководства по проектированию) |
| 1) Условия работы при более высокой температуре см. в Руководстве по проектированию | |
| Минимальная температура во время работы с полной нагрузкой | 0 °С |
| Минимальная температура во время работы с пониженными характеристиками для типоразмеров до 11 кВт | -20 °С |
| Минимальная температура во время работы с пониженными характеристиками для типоразмеров 15 кВт и выше | -10 °С |
| Температура хранения / транспортировки | От -25 до +65/70 °С |
| Максимальная высота над уровнем моря без снижения характеристик | 1000 м |
| Условия работы ПЧ на большей высоте см. в Руководстве по проектированию. | |
| Тепловая электронная защита от перегрузки | |
| Контроль температуры радиатора позволяет ПЧ отключиться, если температура достигает определённой величины | |
| ПЧ имеет защиту от короткого замыкания между фазами двигателя U, V, W | |
| ПЧ имеет защиту от замыкания на землю клемм двигателя U, V, W | |
| При пропадании одной фазы сети ПЧ отключается либо выдаёт предупреждение и продолжает работу (в зависимости от нагрузки) | |
| Контроль напряжения промежуточного контура позволяет ПЧ отключаться, если напряжение промежуточного контура слишком низкое или слишком высокое | |
| ПЧ постоянно контролирует критический уровень внутренней температуры, тока нагрузки, высокое напряжение промежуточного контура, низкую скорость двигателя и может автоматически корректировать частоту коммутации силовых ключей или менять схему коммутации, для поддержания рабочих характеристик привода. | |
