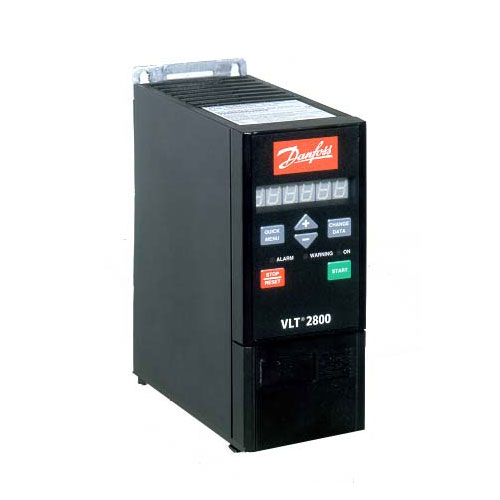

Частотный преобразователь VLT 2800
Бренд
Danfoss
В избранное
0,37-18,5 кВт
VLT® серии 2800 является одним из самых малогабаритных и многоцелевых приводов. Конструкция позволяет экономить пространство при монтаже путем установки приводов в ряд без зазоров. Возможно подключение дросселей, фильтров ВЧ-помех и LC-фильтров, тормозных модулей.
VLT серии 2800-передовая разработка
универсального и простого в эксплуатации привода. Меню быстрого доступа
содержит все основные параметры, необходимые для пуска привода в
эксплуатацию, обеспечивая быстрый монтаж и обслуживание.
Применение:
- насосы
- вентиляторы
- транспортеры
- экструдеры
- миксеры
- оберточные машины
- подъемные механизмы (небольшой грузоподъемности)
- резательные машины
- прядильные машины
- мотальные машины
- дезорганизаторы нити
Особенности и преимущества:
- установка бок о бок
- простота в эксплуатации
- компактность
- прочность-штампованное шасси, хорошая теплоотдача
- защита от помех в сети питания
- метасистема для HVAC
- выностной дисплей с функцией копирования настроек (дополнительная опция)
- точный останов
- встроенные DC-дроссели
- технология теплоодачи через холодную плиту
- программное обеспечение для ПК MCT10
Автоматическая подстройка двигателя:
- точное согласование двигателя и привода
- измерение сопротивления статора (RS)
- улучшенная характеристика управления валом
- измерения без приложения крутящего момента
- проверка обрыва фаз двигателя
Диапазон мощностей:
- VLT2803-2815 1х200-240 В...........0,37-1,5 кВт
- VLT2803-2840 3х200-240 В...........0,37-4,0 кВт
- VLT2805-2882 3х380-480 В...........0,55-18,5 кВт
Питающая сеть (L1, L2, L3):
- VLT2803-2815.......................1х200-240 В ± 10%
- VLT2803-2840.......................3х200-240 В ± 10%
- VLT2805-2882.......................3х380-480 В ± 10%
- включение питания навходе L1, L2, L3....2раза/мин
Выходные параметры (U, V, W):
- выходное напряжение...............0-100% напряжения питания
- выходная частота........................0,2-132Гц, 1-1000Гц
- переключение на выходе..........не ограничено
- время разгона/замедления.......0,02-3600 сек
Защита и функции:
- электронная тепловая защита двигателя от перегрузки
- контроль температуры радиатора (защита от перегрева привода)
- защита от коротких замыканий на клеммах двигателя U, V, W
- защита от коротких замыканий на землю
- защита от помех в сети питания
- гальваническая развязка
- разъемная силовая коммутация входа и выхода
- конструкция соответствует стандарту EN50178
Цифровые входы:
- программируемые цифровые входы......5
- логика.............................................................pnp
- уровень напряжения..................................0-24В
Импульсные входы:
- программируемые входы (клемма 33).....1
- макс. частота...................................................67,6кГц (тригер) или 5кГц (открытый коллектор)
- уровень напряжения....................................0-24 В (pnp)
Аналоговые входы:
- аналоговые входы..........2
- режимы.............................1токовый/1 по напряжению
- уровень тока....................0/4-20 мА (масштабируемый)
- уровень напряжения.....0-10 В (масштабируемый)
Аналоговые выходы:
- аналоговые выходы........................................1
- уровень тока.....................................................0/4-20 мА
Релейные выходы с гальванической развязкой:
- программируемые релейные выходы.......1(~240В, 2А)
Цифровые (частотные) выходы:
- программируемые цифровые выходы......1
- макс. выходной ток.........................................25мА
- уровень напряжения......................................0-24 В (pnp)
- выходная частота............................................16Гц - 10кГц
Встроенные протоколы:
- FC Protocol
- Modbus RTU
- RS 485
- DeviceNet (дополнительно)
- Profibus DP (дополнительно)
Длина кабеля:
- макс. длина кабеля двигателя, экранированный (армированный) кабель......................................40 м
- макс. длина кабеля двигателя, неэкранированный (неармированный) кабель.............................75 м
- макс. длина кабеля двигателя, экранированный (армированный) кабель и LC-фильтр..............100 м
- макс. длина кабеля двигателя, неэкранированный (неармированный) кабель и LC-фильтр......200 м
Внешние условия:
- корпус............................................................. IP20
- испытания на виброустойчивость.......... 0,7g
- макс. относительная влажность.............. 5-93% при работе
- агрессивная окружающая среда.............. класс ЗСЗ
- температура окружающей среды макс... 45°С
- среднесуточная температура макс.......... 40°С
- мин. температура с при работе с пониженной производительностью..... -10°C
