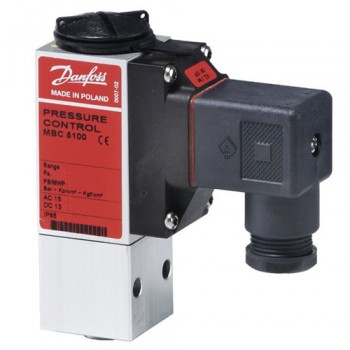

Реле давления MBC 5000/5100

Реле давления MBC 5000/5100

Бренд Danfoss
В избранное
  • Диапазон давлений: от  -0,2 до 600 бар
  • Устойчив к ударам и вибрации
  • Класс защиты корпуса IP 65
  • Вариант с диафрагмой для применения с пульсирующим давлением
  • Компактная конструкция
  • Быстрая и легкая настройка
  • Легкий монтаж на блок тестирования клапанов
  • Вариант дифференциального реле давления (MBC 5180)
  • Вариант одобренный для использования в морском секторе (MBC 5100)
    Реле давления MBC предназначено для применения в промышленности и морском секторе, где более всего важны надежность и компактность.

    Компактные реле давления MBC приспособлены к суровым условиям судовых машинных отделений.

    MBC обладают высокой вибростойкостью и соответствуют всем требованиям, выдвигаемым в морском секторе. Фиксированный дифференциал гарантирует точный контроль критических давлений.

    Блок тестирования клапанов MBV может быть поставлен в качестве стандартной опции для реле давления MBC.

     Параметры реле, окружающей и рабочей сред

    Параметр Описание
    Повторяемость сильфон Типичная +0.2% полной шкалы, максимальная +0.5%
    диафрагма Типичная +0.5% полной шкалы, максимальная +1.0%
    Температура окружающей среды сильфон -40 ... +85 0С
    диафрагма -10 ... +85 0С
    Время реакции <4мс
    Максимальная частота переключений 10 в минуту (0,16 Гц)
    Вибростойкость Для синусоидального воздействия 20g в диапазоне 25Гц – 20кГц
    Ударостойкость Удар 50 g в течении 6мс, 500 g в течении 1мс
    Нагрузка на контакты Переменный ток: АС-3 0,5 А, 250В
    Постоянный ток:  DС-13 12 ВТ, 125В
    Электрический ресурс >100 000 срабатываний
    Механический ресурс >400 000 срабатываний
    Материалы частей контактирующих со средой корпус анодированный сплав AlMgSi1
    сильфон нержавеющая сталь
    диафрагма FKM (витон)
    кольцевые уплотнения NBR (нитрил)
    Материалы корпуса корпус сплав AlMgSi1
    крепление штекера полиамид
    Класс защиты IP 65
    Вес 0,4кг
    Номенклатура для заказа
    Тип Тип чувствительного элементаДиапазон установки, барФиксированный дифференциал, барДопустимое рабочее давление, барДавление разрыва, бар Артикул Цена, грн. (без НДС) Кол-во
    MBC 5000 НД сильфон-0.2 - 100.15 - 0.301530 061B200066 7704.06₴ - +
    MBC 5100 НД сильфон-0.2 - 10.15 - 0.181530 061B000566 9363.97₴ - +
    MBC 5100 НД сильфон-0.2 - 40.15 - 0.201530 061B000466 9363.97₴ - +
    MBC 5100 НД сильфон-0.2 - 100.15 - 0.301530 061B000266 9363.97₴ - +
    MBC 5100 НД сильфон-0.2 - 100.15 - 0.301530 061B000066 9363.97₴ - +
    MBC 5100 НД сильфон0.5 - 30.15 - 0.201530 061B002966 9363.97₴ - +
    MBC 5100 НД сильфон1 - 60.18 - 0.251530 061B000766 9363.97₴ - +
    MBC 5100 ВД сильфон5 - 300.40 - 1.004590 061B000366 9363.97₴ - +
    MBC 5100 НД диафрагма0.5 - 30.20 - 0.30150300 061B101766 9363.97₴ - +
    MBC 5100 НД диафрагма1 - 60.22 - 0.40150300 061B100966 9363.97₴ - +
    MBC 5100 НД диафрагма1 - 100.22 - 0.55150300 061B100466 9363.97₴ - +
    MBC 5100 НД диафрагма5 - 200.35 - 1.20150300 061B100266 9363.97₴ - +
    MBC 5100 НД диафрагма5 - 250.35 - 1.30150300 061B102466 9363.97₴ - +
    MBC 5100 ВД диафрагма5 - 401.00 - 4.00150300 061B100566 9363.97₴ - +
    MBC 5100 ВД диафрагма10 - 1001.70 - 6.00150300 061B100366 9363.97₴ - +
