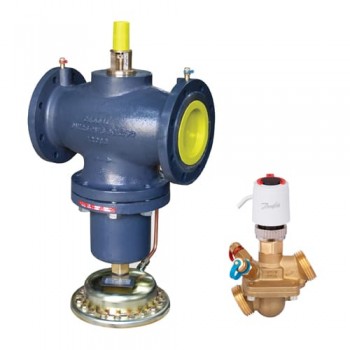

Автоматический комбинированный балансировочный клапан AB-QM DANFOSS

Name: Автоматический комбинированный балансировочный клапан AB-QM DANFOSS
Brand: Danfoss
Price: 35760 UAH
Availability: InStock

Бренд Danfoss

В избранное

Клапан AB-QM – это автоматический комбинированный балансировочный клапан.

Основная область применения: автоматическая балансировка и регулирование температуры в системах вентиляции и кондиционирования воздуха (системах чиллер-фанкойл).

Клапан AB-QM также применяется как автоматический ограничитель расхода в системах с постоянными гидравлическими характеристиками, например на стояках/ответвлениях однотрубных систем отопления.

ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.

Клапан AB-QM очень компактен и прекрасно отвечает высоким требованиям современных систем обеспечения микроклимата.

Точное регулирование расхода с помощью клапана AB-QM с электроприводом обеспечивает значительное энергосбережение и повышает уровень комфорта.

Клапаны AB-QM имеют линейную расходную характеристику, которая не зависит от располагаемого давления и его колебаний.
Колебания располагаемого давления в системе компенсируются встроенным в клапан AB-QM регулятором перепада давления.
Клапаны AB-QM имеют плавную настройку на любой расчетный расход.
Ограничение максимального расхода через клапан AB-QM выполняется простой настройкой на заданный расход и реализуется изменением крайнего положения конуса регулирующего клапана.
Совместимые электроприводы автоматически адаптируются под величину хода штока клапана AB-QM. Это значит, что клапан AB-QM сохраняет линейную расходную характеристику независимо от настройки и перепада давления.
Подбор к лапана осуществляется только по одному параметру – требуемому расходу. Нет необходимости рассчитывать kv и проверять авторитет клапана.
Скорость потока через полностью открытый клапан соответствует максимальной скорости потока через трубопровод аналогичного диаметра.
Компактная конструкция клапана AB-QM позволяет устанавливать его в ограниченном пространстве. Например: в корпусе фанкойла.
Клапан AB-QM в комбинации с электроприводом может иметь линейную или логарифмическую расходную характеристику.

Технические характеристики

AB-QM резьбовое соединение

Параметры	Значение
Номинальный диаметр DN	10 - 50
Диапазон расхода Qном	150 - 12500 л/ч
Диапазон настройки	20-120 %
Перепад давления ΔPмин - ΔPмакс	16 - 600 кПа
Номинальное давление, PN	16 бар
Диапазон регулирования	1:1000
Характеристика регулирования	Линейная (с помощью электропривода может быть превращена в логарифмическую)
Рабочая среда	Вода и водогликолевая смесь для закрытых систем отопления и охлаждения
Температура рабочей среды	-10…120 °С
Температура хранения и транспортировки	-40…70 °С
Ход штока	2,25 - 10 мм
Материал корпуса клапана DN10-32	DZR-латунь
Материал корпуса клапана DN40-50	Серый чугун
Материал мембраны и уплотнения	EPDM
Материал пружины	Нержавеющая сталь

AB-QM фланцевое соединение

Параметры	Значение
Номинальный диаметр DN	50 - 250
Диапазон расхода Qном	12500 - 370000 л/ч
Диапазон настройки	40-110 %
Перепад давления ΔPмин - ΔPмакс	30 - 600 кПа
Номинальное давление, PN	16 бар
Диапазон регулировки	1:1000
Характеристика регулирования	Линейная (с помощью электропривода может быть превращена в логарифмическую)
Рабочая среда	Вода и водогликолевая смесь для закрытых систем отопления и охлаждения
Температура рабочей среды	-10…120 °С
Температура хранения и транспортировки	-40…70 °С
Ход штока	10 - 30 мм
Материал корпуса клапана	Серый чугун
Материал мембраны и уплотнения	EPDM
Материал пружины	Нержавеющая сталь

Автоматический комбинированный балансировочный клапан AB-QM DANFOSS - на сайте промышленной автоматики Ianv. Если необходимо приобрести Комбинированные балансировочные клапаны DANFOSS а также другие товары не вставая с кресла, зайдите к нам в электронный маркет IANV. Выберите из предложенных вариантов Комбинированные балансировочные клапаны DANFOSS со скидками? Чтобы запросто подобрать Комбинированные балансировочные клапаны DANFOSS при помощи нашей системы фильтров. Введите: Автоматический комбинированный балансировочный клапан AB-QM DANFOSS или артикул товара и перед вами появится все предложения марки Danfoss. У нас самая простая система подбора комплектующих. Можно не переживать за качество товаров. Все товары, которые можно приобрести у нас, созданы известными фирмами, например Danfoss. Возникшие при выборе Автоматический комбинированный балансировочный клапан AB-QM DANFOSS вопросы задайте специалистам в онлайн-режиме. Заказанные комплектующие можно получить в Краматорске максимально быстро.

Подробнее

Ваше имя:

Ваш отзыв:

Оценка

Введите код в поле ниже

Номенклатура для заказа с наружной резьбой

Балансировочные клапаны AB-QM DN10 - DN32 с наружной резьбой сняты с производства и заменены на линейку клапанов AB-QM 4.0

Тип	Описание товара	Ду, мм	Присоединение, дюйм	Qном, л/ч	Артикул	Цена, грн. (с НДС)	Кол-во
AB-QM DN10 LF (003Z1261)	С измерительными ниппелями	10 LF	1/2	150	003Z1261	1.00₴	- +
AB-QM DN10 LF (003Z1251)	Без измерительных ниппелей	10 LF	1/2	150	003Z1251	1.00₴	- +
AB-QM DN10 (003Z1211)	С измерительными ниппелями	10	1/2	275	003Z1211	1.00₴	- +
AB-QM DN10 (003Z1201)	Без измерительных ниппелей	10	1/2	275	003Z1201	1.00₴	- +
AB-QM DN15 LF (003Z1262)	С измерительными ниппелями	15 LF	3/4	275	003Z1262	1.00₴	- +
AB-QM DN15 LF (003Z1252)	Без измерительных ниппелей	15 LF	3/4	275	003Z1252	1.00₴	- +
AB-QM DN15 (003Z1212)	С измерительными ниппелями	15	3/4	450	003Z1212	1.00₴	- +
AB-QM DN15 (003Z1202)	Без измерительных ниппелей	15	3/4	450	003Z1202	1.00₴	- +
AB-QM DN15 HF (003Z1222)	Без измерительных ниппелей	15 HF	3/4	1135	003Z1222	1.00₴	- +
AB-QM DN20 (003Z1213)	С измерительными ниппелями	20	1	900	003Z1213	1.00₴	- +
AB-QM DN20 (003Z1203)	Без измерительных ниппелей	20	1	900	003Z1203	1.00₴	- +
AB-QM DN20 HF (003Z1223)	Без измерительных ниппелей	20 HF	1	1700	003Z1223	1.00₴	- +
AB-QM DN25 (003Z1214)	С измерительными ниппелями	25	1 1/4	1700	003Z1214	1.00₴	- +
AB-QM DN25 (003Z1204)	Без измерительных ниппелей	25	1 1/4	1700	003Z1204	1.00₴	- +
AB-QM DN25 HF (003Z1224)	Без измерительных ниппелей	25 HF	1 1/4	2700	003Z1224	1.00₴	- +
AB-QM DN32 (003Z1215)	С измерительными ниппелями	32	1 1/2	3200	003Z1215	1.00₴	- +
AB-QM DN32 (003Z1205)	Без измерительных ниппелей	32	1 1/2	3200	003Z1205	1.00₴	- +
AB-QM DN32 HF (003Z1225)	Без измерительных ниппелей	32 HF	1 1/2	4000	003Z1225	1.00₴	- +
AB-QM DN40 (003Z0770)	С измерительными ниппелями	40	2	7500	003Z0770	35760.00₴	- +
AB-QM DN50 (003Z0771)	С измерительными ниппелями	50	2 1/2	12500	003Z0771	61356.00₴	- +

Номенклатура для заказа с фланцевым присоединением

Тип	Ду, мм	Qном, л/ч	Артикул	Цена, грн. (с НДС)	Кол-во
AB-QM DN50 (003Z0772)	50	12500	003Z0772	85608.00₴	- +
AB-QM DN65 (003Z0773)	65	20000	003Z0773	129240.00₴	- +
AB-QM DN65 HF (003Z0793)	65 HF	25000	003Z0793	142164.00₴	- +
AB-QM DN80 (003Z0774)	80	28000	003Z0774	157140.00₴	- +
AB-QM DN80 HF (003Z0794)	80 HF	40000	003Z0794	182796.00₴	- +
AB-QM DN100 (003Z0775)	100	38000	003Z0775	197496.00₴	- +
AB-QM DN100 HF (003Z0795)	100 HF	59000	003Z0795	229896.00₴	- +
AB-QM DN125 (003Z0725)	125	115000	003Z0725	292910.88₴	- +
AB-QM DN125 HF (003Z0735)	125 HF	140000	003Z0735	335362.80₴	- +
AB-QM DN150 (003Z0726)	150	155000	003Z0726	411516.72₴	- +
AB-QM DN150 HF (003Z0736)	150 HF	200000	003Z0736	469538.88₴	- +
AB-QM DN200 (003Z0727)	200	320000	003Z0727	631295.88₴	- +
AB-QM DN200 HF (003Z0737)	200 HF	410000	003Z0737	729202.92₴	- +
AB-QM DN250 (003Z0728)	250	380000	003Z0728	963993.24₴	- +
AB-QM DN250 HF (003Z0738)	250 HF	500000	003Z0738	1071974.64₴	- +

Номенклатура для заказа комбинированные клапаны для использования с электроприводами NovoCon M

Тип	Ду, мм	Присоединение, дюйм	Qном, л/ч	Артикул	Цена, грн. (с НДС)	Кол-во
AB-QM NovoCon DN40 (003Z1770)	40	2	7500	003Z1770	59364.00₴	- +
AB-QM NovoCon DN50 (003Z1771)	50	2 1/2	12500	003Z1771	66804.00₴	- +
AB-QM NovoCon DN50 (003Z1772)	50	Фланцевое	12500	003Z1772	85704.00₴	- +
AB-QM NovoCon DN65 (003Z1773)	65	Фланцевое	20000	003Z1773	146736.00₴	- +
AB-QM NovoCon DN80 (003Z1774)	80	Фланцевое	28000	003Z1774	178836.00₴	- +
AB-QM NovoCon DN100 (003Z1775)	100	Фланцевое	38000	003Z1775	225024.00₴	- +
