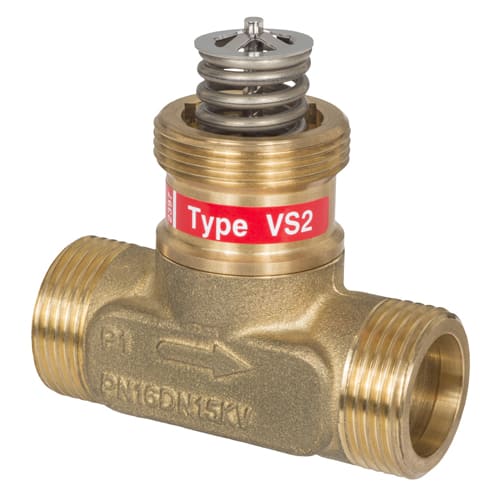

Седельный регулирующий клапан VS 2
VS 2 – 2-х ходовые, резьбовые седельные регулирующие клапаны, диаметром DN 15, 20 и 25 мм, предназначенные преимущественно для применения в системах отопления, горячего водоснабжения, теплоснабжения вентиляционных установок и кондиционеров, а также в тепловых пунктах при PN16, Tмакс = 130oС.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Седельные регулирующие клапаны VS2 применяются с редукторными электрическими приводами типа AMV 10, AMV 13, AMV 20, AMV 23, AMV 30, AMV 33, которые управляются импульсным сигналом и типа AME 10, AME 13, AME 20, AME 23, AME 30, AME 33, которые могут использоваться с любой разновидностью аналогового управляющего сигнала (0(2)…10 В или 0(4)…20 мА) преимущественно в системах отопления, горячего водоснабжения, теплоснабжения вентиляционных установок и кондиционеров, а также тепловых пунктах.
Электроприводы AMV 13, AME 13, AMV 23, AME 23, AMV 33 і AME 33 оснащены функцией безопасности (обратной пружиной), позволяющей полностью закрыть/открыть регулирующий клапан при внезапном исчезновении электропитания.
Особенности:
- Комбинированная (DN20 и DN25 мм) или линейная (DN 15 мм), расходная характеристика.
- Клапаны нормально открыты, без разгрузки по давлению.
- Без электропривода, штоки клапанов находятся в крайнем верхнем положении – полностью открыты.
- Когда шток движется вниз – клапан закрывается, и наоборот.
- Диапазон регулирования: > 50:1.
Технические характеристики:
| Параметры | Значение |
| Номинальный диаметр, DN | 15 - 25 мм |
| Максимальная пропускная способность, Kvs | 0.25 - 4.0 м3/ч |
| Ход штока | 4 - 5 мм |
| Относительный диапазон регулирования | >50:1 |
| Расходная характеристика | Линейная для DN15; Комбинированная для DN20-DN25 |
| Фактор кавитации Z | >0,5 |
| Протекание согласно стандарту IEC534 | Макс. 0,05% от kvs |
| Номинальное давление, РN | 16 бар |
| Mакс. рабочий перепад давления | 6 бар |
| Mакс. перепад давления, что может быть закрыто | 10 бар |
| Регулируемая среда | Подготовленная вода / водный раствор гликоля до 30% |
| Параметр pH | Минимальное значение: 7, максимальное 10 |
| Температура регулируемой среды | 2 ... 130 °C |
| Соединение | 3/4" - 1 1/4" |
| Материал корпуса клапана | Латунь, стойкая к вымыванию ионов цинка CuZn36Pb2As |
| Материал конуса (золотника), седла и штока | Нержавеющая сталь |
| Тип | Ду, мм | Присоединение, дюйм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| VS 2 DN15 (065F2111) | 15 | 3/4 | 0.25 | 065F2111 | 8112.00₴ | - + | |
| VS 2 DN15 (065F2112) | 15 | 3/4 | 0.4 | 065F2112 | 8112.00₴ | - + | |
| VS 2 DN15 (065F2113) | 15 | 3/4 | 0.63 | 065F2113 | 8112.00₴ | - + | |
| VS 2 DN15 (065F2114) | 15 | 3/4 | 1.0 | 065F2114 | 8112.00₴ | - + | |
| VS 2 DN15 (065F2115) | 15 | 3/4 | 1.6 | 065F2115 | 8112.00₴ | - + | |
| VS 2 DN20 (065F2120) | 20 | 1 | 2.5 | 065F2120 | 9252.00₴ | - + | |
| VS 2 DN25 (065F2125) | 25 | 1 1/4 | 4.0 | 065F2125 | 11172.00₴ | - + |
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Комплект соединительных фитингов резьбовые DN15 (003H6902) | Комплект из 2-х фитингов с уплотнением, DN 15, коническая наружная резьба, 1/2" - 3/4" | 003H6902 | 1136.40₴ | - + | |
| Комплект соединительных фитингов резьбовые DN20 (003H6903) | Комплект из 2-х фитингов с уплотнением, DN 20, коническая наружная резьба, 3/4" | 003H6903 | 1788.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN25 (003H6904) | Комплект из 2-х фитингов с уплотнением, DN 25, коническая наружная резьба, 1" | 003H6904 | 2676.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN15 (003H6908) | Комплект из 2-х фитингов с уплотнением, DN 15, фаска под сварку | 003H6908 | 2376.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN20 (003H6909) | Комплект из 2-х фитингов с уплотнением, DN 20, фаска под сварку | 003H6909 | 3276.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN25 (003H6910) | Комплект из 2-х фитингов с уплотнением, DN 25, фаска под сварку | 003H6910 | 4116.00₴ | - + |
| Тип | Напряжение питания, В | Потребляемая мощность, Вт | Управление сигналом | С возвратной пружиной | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| AMV 10 230 V (082G3001) | 230 | 2 | 3-позиционным | Нет | 082G3001 | 25920.00₴ | - + | |
| AMV 10 24 V (082G3002) | 24 | 2 | 3-позиционным | Нет | 082G3002 | 26256.00₴ | - + | |
| AME 10 24 V (082G3005) | 24 | 4 | аналоговым / 3-позиционным | Нет | 082G3005 | 32028.00₴ | - + | |
| AMV 13 230 V (082G3003) | 230 | 7 | 3-позиционным | Да | 082G3003 | 29892.00₴ | - + | |
| AMV 13 24 V (082G3004) | 24 | 7 | 3-позиционным | Да | 082G3004 | 29892.00₴ | - + | |
| AME 13 24 V (082G3006) | 24 | 9 | аналоговым / 3-позиционным | Да | 082G3006 | 33516.00₴ | - + | |
| AMV 20 230 V (082G3007) | 230 | 2 | 3-позиционным | Нет | 082G3007 | 34380.00₴ | - + | |
| AMV 20 24 V (082G3008) | 24 | 2 | 3-позиционным | Нет | 082G3008 | 35448.00₴ | - + | |
| AME 20 24 V (082G3015) | 24 | 4 | аналоговым / 3-позиционным | Нет | 082G3015 | 40068.00₴ | - + | |
| AMV 23 230 V (082G3009) | 230 | 7 | 3-позиционным | Да | 082G3009 | 39660.00₴ | - + | |
| AMV 23 24 V (082G3010) | 24 | 7 | 3-позиционным | Да | 082G3010 | 39660.00₴ | - + | |
| AME 23 24 V (082G3016) | 24 | 9 | аналоговым / 3-позиционным | Да | 082G3016 | 43656.00₴ | - + | |
| AMV 30 230 V (082G3011) | 230 | 7 | 3-позиционным | Нет | 082G3011 | 39384.00₴ | - + | |
| AMV 30 24 V (082G3012) | 24 | 7 | 3-позиционным | Нет | 082G3012 | 39240.00₴ | - + | |
| AME 30 24 V (082G3017) | 24 | 9 | аналоговым / 3-позиционным | Нет | 082G3017 | 42876.00₴ | - + | |
| AMV 33 230 V (082G3013) | 230 | 12 | 3-позиционным | Да | 082G3013 | 42612.00₴ | - + | |
| AMV 33 24 V (082G3014) | 24 | 12 | 3-позиционным | Да | 082G3014 | 42612.00₴ | - + | |
| AME 33 24 V (082G3018) | 24 | 14 | аналоговым / 3-позиционным | Да | 082G3018 | 46236.00₴ | - + |
