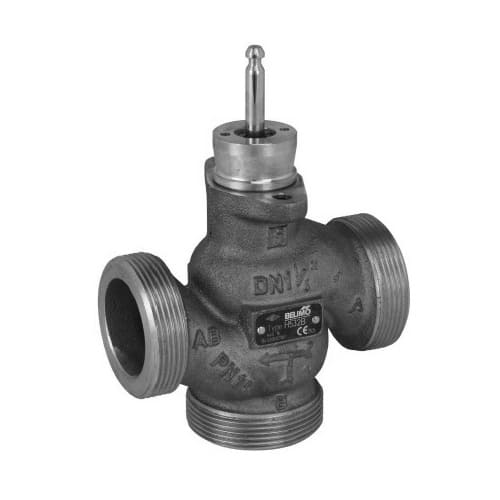

Седельный регулирующий клапан BELIMO H5…B
Бренд
Belimo
В избранное
Трехходовые седельные клапаны с наружной резьбой PN16 DN 15...50 BELIMO H5…B предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Трехходовые седельные клапаны с наружной резьбой PN16 DN 15...50 BELIMO H5…B предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.
Применение:
- водяные контуры в установках подготовки воздуха;
- водяные контуры в отопительных установках.
Принцип работы:
Седельный клапан приводится в действие линейным электроприводом, который управляется стандартным аналоговым сигналом, или по 3-точечной схеме и передвигает конус клапана – рабочий элемент – в положение, соответствующее управляющему сигналу.
Особенности изделия:
- равнопропорциональная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ для поворота привода.
Примечание:
- 3-ходовой клапан может быть преобразован в 2-ходовой путём установки заглушки на порт В.
Технические характеристики:
| Параметры | Значение |
| Рабочая среда | Холодная или горячая вода, вода с антифризом ≤50 % от объема |
| Температура среды | -10 до +120 °C ≤+5 °C с подогревом штока |
| Условное давление Ps | 1600 кПа (PN 16) |
| Характеристика потока | Участок А-АВ: пропорциональный Участок В-АВ: линейная |
| Амплитуда изменений регулируемой среды Sv | DN15 Sv=50 DN20...50 Sv=100 |
| Величина протекания | Участок А-АВ: макс. 0.05 % от Kvs. Участок В-АВ: макс. 1 % от Kvs. |
| Трубное подключение | Наружная резьба ISO 228 |
| Шток | 15 мм |
| Точка закрытия | Сверху (△) |
| Положение установки | Вертикально или горизонтально |
| Тех. обслуживание | Не требует |
| Материал тела клапана | Бронза литья Rg5 |
| Материал конуса клапана | Латунь |
| Материал штока клапана | Бронза, литье Rg5 |
| Материал седла клапана | Нержавеющая сталь |
| Материал уплотнения штока | О-образное кольцо EPDM |
Подробнее
Номенклатура для заказа
| Тип | Ду, мм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| H511B DN15 (H511B) | 15 | 0.63 | H511B | 9222.99₴ | - + | |
| H512B DN15 (H512B) | 15 | 1 | H512B | 9222.99₴ | - + | |
| H513B DN15 (H513B) | 15 | 1.6 | H513B | 9222.99₴ | - + | |
| H514B DN15 (H514B) | 15 | 2.5 | H514B | 9222.99₴ | - + | |
| H515B DN15 (H515B) | 15 | 4 | H515B | 9222.99₴ | - + | |
| H520B DN20 (H520B) | 20 | 6.3 | H520B | 10665.70₴ | - + | |
| H525B DN25 (H525B) | 25 | 10 | H525B | 12417.55₴ | - + | |
| H532B DN32 (H532B) | 32 | 16 | H532B | 14272.45₴ | - + | |
| H540B DN40 (H540B) | 40 | 25 | H540B | 17982.26₴ | - + | |
| H550B DN50 (H550B) | 50 | 40 | H550B | 23701.55₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Трубное соединение ZH4515 DN15 (ZH4515) | Трубное соединение муфтовое для седельных клапанов H4/5...B, DN15, 1 1/8" - 1/2", ковкий чугун, оцинкованный | ZH4515 | 515.25₴ | - + | |
| Трубное соединение ZH4520 DN20 (ZH4520) | Трубное соединение муфтовое для седельных клапанов H4/5...B, DN20, 1 1/4" - 3/4", ковкий чугун, оцинкованный | ZH4520 | 566.78₴ | - + | |
| Трубное соединение ZH4525 DN25 (ZH4525) | Трубное соединение муфтовое для седельных клапанов H4/5...B, DN25, 1 1/2" - 1", ковкий чугун, оцинкованный | ZH4525 | 669.83₴ | - + | |
| Трубное соединение ZH4532 DN32 (ZH4532) | Трубное соединение муфтовое для седельных клапанов H4/5...B, DN32, 2" - 1 1/4", ковкий чугун, оцинкованный | ZH4532 | 1030.50₴ | - + | |
| Трубное соединение ZH4540 DN40 (ZH4540) | Трубное соединение муфтовое для седельных клапанов H4/5...B, DN40, 2 1/4" - 1 1/2", ковкий чугун, оцинкованный | ZH4540 | 1236.60₴ | - + | |
| Трубное соединение ZH4550 DN50 (ZH4550) | Трубное соединение муфтовое для седельных клапанов H4/5...B, DN50, 2 3/4" - 2", ковкий чугун, оцинкованный | ZH4550 | 1700.33₴ | - + | |
| Переходник седельного клапана (ZNV-C) | Переходник для соединения штока электропривода со штоком седельного клапана Belimo | ZNV-C | 875.93₴ | - + |
Номенклатура для заказа Электроприводы
| Тип | Напряжение питания, В | Управление сигналом | Время срабатывания, С | Усилие, Н | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| LV24A-TPC 24 V (LV24A-TPC) | 24 | 3-позиционным | 150 | 500 | LV24A-TPC | 1.00₴ | - + | |
| LV230A-TPC 230 V (LV230A-TPC) | 230 | 3-позиционным | 150 | 500 | LV230A-TPC | 1.00₴ | - + | |
| LV24A-SZ-TPC 24 V (LV24A-SZ-TPC) | 24 | аналоговым | 150 | 500 | LV24A-SZ-TPC | 1.00₴ | - + | |
| LVC24A-SZ-TPC 24 V (LVC24A-SZ-TPC) | 24 | аналоговым | 35 | 500 | LVC24A-SZ-TPC | 1.00₴ | - + | |
| LVK24AX-3 LVKA-120 101 G14 24 V (LVK24AX-3) | 24 | 3-позиционным | 150 / 35 | 500 | LVK24AX-3 | 1.00₴ | - + | |
| LVK230AX-3 LVKA-150 101 G14 230 V (LVK230AX-3) | 230 | 3-позиционным | 150 / 35 | 500 | LVK230AX-3 | 1.00₴ | - + | |
| LVK24AX-SR LVKA-190 101 G24 24 V (LVK24AX-SR) | 24 | аналоговым | 150 / 35 | 500 | LVK24AX-SR | 1.00₴ | - + | |
| LVC24A-MP-TPC 24 V (LVC24A-MP-TPC) | 24 | аналоговым | 35 | 500 | LVC24A-MP-TPC | 20816.14₴ | - + | |
| LV24A-MP-TPC 24 V (LV24A-MP-TPC) | 24 | аналоговым | 150 | 500 | LV24A-MP-TPC | 19476.49₴ | - + | |
| NV24A-TPC 24 V (NV24A-TPC) | 24 | 3-позиционным | 150 | 1000 | NV24A-TPC | 1.00₴ | - + | |
| NV230A-TPC 230 V (NV230A-TPC) | 230 | 3-позиционным | 150 | 1000 | NV230A-TPC | 1.00₴ | - + | |
| NV24A-SZ-TPC 24 V (NV24A-SZ-TPC) | 24 | аналоговым | 150 | 1000 | NV24A-SZ-TPC | 1.00₴ | - + | |
| NVC24A-SZ-TPC 24 V (NVC24A-SZ-TPC) | 24 | аналоговым | 35 | 1000 | NVC24A-SZ-TPC | 1.00₴ | - + | |
| NVK24A-3-TPC 24 V (NVK24A-3-TPC) | 24 | 3-позиционным | 150 / 35 | 1000 | NVK24A-3-TPC | 1.00₴ | - + | |
| NVK230A-3 230 V (NVK230A-3) | 230 | 3-позиционным | 150 / 35 | 1000 | NVK230A-3 | 1.00₴ | - + | |
| NVK24A-SZ-TPC 24 V (NVK24A-SZ-TPC) | 24 | аналоговым | 150 / 35 | 1000 | NVK24A-SZ-TPC | 1.00₴ | - + | |
| NVKC24A-SZ-TPC 24 V (NVKC24A-SZ-TPC) | 24 | аналоговым | 35 / 35 | 1000 | NVKC24A-SZ-TPC | 1.00₴ | - + | |
| NVC24A-MP-TPC 24 V (NVC24A-MP-TPC) | 24 | аналоговым | 35 | 1000 | NVC24A-MP-TPC | 24216.80₴ | - + | |
| NVKC24A-MP-TPC 24 V (NVKC24A-MP-TPC) | 24 | аналоговым | 35 / 35 | 1000 | NVKC24A-MP-TPC | 39107.55₴ | - + | |
| NV24A-MP-TPC 24 V (NV24A-MP-TPC) | 24 | аналоговым | 150 | 1000 | NV24A-MP-TPC | 22671.04₴ | - + | |
| NVK24A-MP-TPC 24 V (NVK24A-MP-TPC) | 24 | аналоговым | 150 / 35 | 1000 | NVK24A-MP-TPC | 36479.77₴ | - + | |
| SV24A-TPC 24 V (SV24A-TPC) | 24 | 3-позиционным | 150 | 1500 | SV24A-TPC | 1.00₴ | - + | |
| SV230A-TPC 230 V (SV230A-TPC) | 230 | 3-позиционным | 150 | 1500 | SV230A-TPC | 1.00₴ | - + | |
| SVC24A-SZ-TPC 24 V (SVC24A-SZ-TPC) | 24 | аналоговым | 35 | 1500 | SVC24A-SZ-TPC | 1.00₴ | - + | |
| SV24A-SZ-TPC 24 V (SV24A-SZ-TPC) | 24 | аналоговым | 150 | 1500 | SV24A-SZ-TPC | 1.00₴ | - + | |
| SVC24A-MP-TPC 24 V (SVC24A-MP-TPC) | 24 | аналоговым | 35 | 1500 | SVC24A-MP-TPC | 32563.86₴ | - + | |
| SV24A-MP-TPC 24 V (SV24A-MP-TPC) | 24 | аналоговым | 150 | 1500 | SV24A-MP-TPC | 30348.28₴ | - + |
