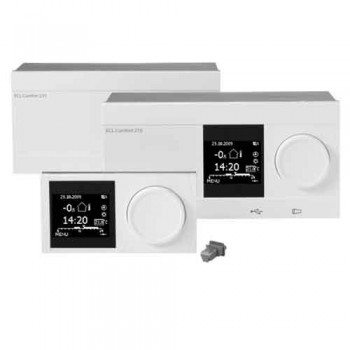

Электронный регулятор ECL Comfort 210
Бренд
Danfoss
В избранное
ECL Comfort 210 – это электронный регулятор температуры с погодной компенсацией семейства регуляторов ECL Comfort, предназначенных для использования в системах централизованного теплоснабжения, центрального отопления и охлаждения. Экономия энергии достигается за счет правильного регулирования температуры подачи в системах теплоснабжения и охлаждения. Предусмотрена возможность регулирования до трех контуров.
С помощью функции погодной компенсации в регуляторах ECL Comfort производится измерение температуры наружного воздуха и, соответственно, регулирование температуры подачи в систему теплоснабжения. Система теплоснабжения с погодной компенсацией повышает уровень комфорта и обеспечивает экономию энергии.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Настройка регулятора ECL Comfort 210 для выбранного приложения производится с помощью ключа приложения ECL.
Легкость управления регулятором ECL Comfort 210 обеспечивается диском (многофункциональной кнопкой) или блоком дистанционного управления (БДУ). Поворотная кнопка и дисплей с подсветкой помогают пользователю переходить по текстовому меню на выбранном языке.
В регуляторе ECL Comfort 210 среди прочего имеется электронный выход для управления клапаном с электроприводом, релейный выход для управления циркуляционным насосом / предохранительным клапаном, а также аварийный выход.
Предусмотрена возможность подключения шести температурных датчиков Pt 1000. Кроме того, при загрузке приложения производится настройка конфигурации двух входов. Предусмотрена возможность настройки конфигурации входа температурного датчика Pt 1000, аналогового входа (0 – 10 В) или цифрового входа.
Технические характеристики:
| Параметры | Значение |
| Напряжение питания | 230 В перем. тока, 50 Гц |
| Диапазон напряжения | 207–244 В перем. тока (IEC 60038) |
| Потребляемая мощность | 5 ВА |
| Макс. нагрузка на выходах реле | 4 (2) А, 230 В перем. тока (4 A для омической нагрузки, 2 A для индуктивной нагрузки) |
| Материал контактов реле | Серебряный сплав |
| Макс. нагрузка на семисторных выходах для приводов (только при нагрузке с переменным током) | 0,2 А – 230 В перем. струму |
| Температура окружающей среды | 0–55 °C |
| Температура хранения и транспортировки | -40–70 °C |
| Монтаж | Вертикально на стене или DIN-рейке (35 мм) |
| Соединение | Клеммы на клеммной панели |
| Количество входов | 8 |
| Тип датчика температуры | Pt 1000 (1000 Ом при 0 °C), IEC 751B Диапазон: -60–150 °C |
| Цифровой вход | Возможное повышение напряжения на 12 В. Цифровой вход нужно активировать с помощью беспотенциального переключателя/контакта. |
| Аналоговый вход | 0–10 В, дискретность 9 бит |
| Импульсный вход, диапазон частот (выбранные программы) | Для мониторинга: 0,01-200 Гц. Для ограничения: минимум 1 Гц (рекомендуется) и постоянные импульсы для стабильного регулирования. |
| Мин. время резервирования для времени и даты | 72 часа |
| Резервирование настроек и данных | Хранение в EEPROM (без ограничений по времени) |
| Степень защиты | IP 41 |
Подробнее
Номенклатура для заказа
Клеммная панель (базовая часть код 087H3230) НЕ ВХОДИТ в комплект поставки и заказывается ОТДЕЛЬНО!
| Тип | Описание регулятора | Напряжение питания, В | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| ECL Comfort 210 230 V (087H3020) | Электронный регулятор, 2 контура, 4 релейных выхода, 8 входов для подключения датчиков | 230 | 087H3020 | 31092.00₴ | - + | |
| ECL Comfort 210 230 V (087H3030) | Электронный регулятор, 2 контура, 4 релейных выхода, 8 входов для подключения датчиков, без дисплея и управляющего диска – необходимо дополнительно заказать БДУ ECА30 (087H3200). | 230 | 087H3030 | 24288.00₴ | - + | |
| Базовая часть для монтажа ECL (087H3230) | Базовая часть для монтажа электронных регуляторов серии ECL Comfort 210, ECL Comfort 310 на стену или на DIN-рейку (35 мм). | - | 087H3230 | 3720.00₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Блок дистанционного управления ECA 30 (087H3200) | Блок дистанционного управления (БДУ) с дисплеем, поворотной кнопкой и встроенным датчиком температуры. Вместо встроенного датчика к блоку может присоединяться выносной температурный датчик типа Pt 1000. Клеммная панель для монтажа БДУ на стену ВХОДИТ в комплект поставки. | 087H3200 | 9972.00₴ | - + | |
| Монтажный комплект ECL (087H3236) | Комплект для монтажа ECA 30/31 на лицевой панели шкафов управления. Для монтажа в вырезанном проеме лицевой панели шкафа управления (ШУ). Размер 144 x 96 мм, фактический вырез 139 x 93 мм. | 087H3236 | 837.60₴ | - + | |
| Трансформатор питания ECA 99 (087B1156) | Трансформатор с 230 до 24 В перем. тока (35 ВА) | 087B1156 | 5100.00₴ | - + |
Номенклатура для заказа ECL ключи
| Тип | Описание программы работы | Количество/Тип управляющего сигнала | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| ECL ключ A214 (087H3811) | Поддержание постоянной температуры в системах вентиляции (отопления/охлаждения) | 2/3-позиционный, 2/релейный (вкл./выкл.) | 087H3811 | 9444.00₴ | - + | |
| ECL ключ A217 (087H3807) | Расширенный контроль температуры в контуре ГВС (горячего водоснабжения) с или без бака-аккумулятора | 1/3-позиционный, 3/релейный (вкл./выкл.) | 087H3807 | 6180.00₴ | - + | |
| ECL ключ A230 (087H3802) | - Погодная компенсация / поддержание постоянной температуры для системы централизованного отопления с погодозависимым ограничением температуры возвращаемого теплоносителя и с/без компенсацией скорости ветра. - Погодная компенсация / поддержание постоянной температуры для системы централизованного холодоснабжения. - Погодная компенсация для системы отопления с котлом, ограничение по минимальной температуре возвращаемого теплоносителя | 1/3-позиционный, 2/релейный (вкл./выкл.) | 087H3802 | 5544.00₴ | - + | |
| ECL ключ A231 (087H3805) | Погодная компенсация для системы отопления с двумя циркуляционными насосами и двумя насосами на контуре подпитки. | 1/3-позиционный, 4/релейный (вкл./выкл.) | 087H3805 | 9408.00₴ | - + | |
| ECL ключ A232 (087H3812) | Погодозависимое регулирование температуры подачи в контуре отопления / охлаждения. Автоматическое переключение между отоплением и охлаждением. Контроль циркуляционного насоса. Компенсация температуры точки росы (только в режиме охлаждения) и компенсация температуры поверхности. Ключ A232 содержит некоторые программы работы (А332), которые связаны с использованием ECL Comfort 310 для увеличения его функциональных возможностей (например, ограничение температуры обратного теплоносителя и отдельный контроль контуров отопление и охлаждение). | 1/3-позиционный | 087H3812 | 12288.00₴ | - + | |
| ECL ключ A237 (087H3806) | Погодная коррекция температуры подачи в контуре отопления + ограничение температуры обратки + поддержание постоянной температуры в контуре ГВС с баком-аккумулятором | 1/3-позиционный, 3/релейный (вкл./выкл.) | 087H3806 | 8700.00₴ | - + | |
| ECL ключ A247 (087H3808) | Погодная коррекция температуры подачи в контуре отопления с ограничением температуры обратки + поддержание постоянной температуры в контуре ГВС с баком-аккумулятором (с системой «зарядки») | 2/3-позиционный, 3/релейный (вкл./выкл.) | 087H3808 | 14124.00₴ | - + | |
| ECL ключ A260 (087H3801) | Погодная коррекция температуры подачи в двух контурах отопления с ограничением температуры обратки (в обоих контурах) | 2/3-позиционный, 2/релейный (вкл./выкл.) | 087H3801 | 11388.00₴ | - + | |
| ECL ключ A266 (087H3800) | Погодная коррекция температуры подачи в контуре отопления с ограничением температуры обратки + поддержание постоянной температуры в контуре ГВС со скоростным теплообменником | 2/3-позиционный, 4/релейный (вкл./выкл.) | 087H3800 | 11388.00₴ | - + | |
| ECL ключ A275 (087H3814) | Если ключ А275 используется совместно с электронным регулятором ECL Comfort 210, то максимальное число управляемых котлов/горелок - 1 шт. Если ключ А275 используется совместно с электронным регулятором ECL Comfort 310, то максимальное число управляемых котлов/горелок - 4 шт. Если ключ А275 используется совместно с электронным регулятором ECL Comfort 310 со встраиваемым модулем ECA32, то максимальное число управляемых котлов/горелок - 8 шт. ВНИМАНИЕ! Для реализации некоторых подпрограмм работы ключа А275 с электронными регуляторами ECL Comfort 310 необходимо использовать дополнительно модуль расширения ECA32 (код № 087H3202). | 1/3-позиционный, 10/релейный (вкл./выкл.) | 087H3814 | 14640.00₴ | - + |
Номенклатура для заказа Датчики температуры Pt 1000
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Датчик температуры ESMT (084N1012) | Датчик температуры наружного воздуха, -50 - 50 °С | 084N1012 | 3444.00₴ | - + | |
| Датчик температуры ESM-10 (087B1164) | Датчик температуры внутреннего воздуха, -30 - 50 °С | 087B1164 | 3444.00₴ | - + | |
| Датчик температуры ESM-11 (087B1165) | ESM-11, накладной датчик температуры (на металлические трубы DN15...50 мм), 0 - 100 °С | 087B1165 | 3444.00₴ | - + | |
| Датчик температуры ESMB-12 (087B1184) | Универсальный погружной датчик температуры (включая кабель 2,5 м), 0 - 100 °С | 087B1184 | 4560.00₴ | - + | |
| Датчик температуры ESMC (087N0011) | Датчик температуры поверхности (включая кабель длиной 2 м), 0 - 100 °С | 087N0011 | 3132.00₴ | - + | |
| Датчик температуры ESMU-100 (087B1180) | Погружной датчик температуры, 100 мм, медь, 0 - 140 °С | 087B1180 | 5208.00₴ | - + | |
| Датчик температуры ESMU-250 (087B1181) | Погружной датчик температуры, 250 мм, медь, 0 - 140 °С | 087B1181 | 5760.00₴ | - + | |
| Датчик температуры ESMU-100 (087B1182) | Погружной датчик температуры, 100 мм, нерж. сталь, 0 - 140 °С | 087B1182 | 7632.00₴ | - + | |
| Датчик температуры ESMU-250 (087B1183) | Погружной датчик температуры, 250 мм, нерж. сталь, 0 - 140 °С | 087B1183 | 9204.00₴ | - + | |
| Гильза для ESMU-100 (087B1190) | Погружная, нержавеющая сталь 100 мм, для датчиков ESMU-100 (087B1180) | 087B1190 | 4368.00₴ | - + | |
| Гильза для ESMU-250 (087B1191) | Погружная, нержавеющая сталь 250 мм, для датчиков ESMU-250 (087B1181) | 087B1191 | 5328.00₴ | - + | |
| Гильза для ESMB-12 (087B1192) | Погружная, нержавеющая сталь 100 мм, для датчиков ESMB-12 (087B1184) | 087B1192 | 3900.00₴ | - + | |
| Гильза для ESMB-12 (087B1193) | Погружная, нержавеющая сталь 250 мм, для датчиков ESMB-12 (087B1184) | 087B1193 | 4728.00₴ | - + |
Литература
- Техническое описание. ECL Comfort 210 (UA).pdf (2.21 MБ)
- Техническое описание. Тепловая автоматика Данфосс.pdf (4,16 МБ)
- Инструкция. ECL Comfort 210, Приложение A231.pdf ua (2,60 МБ)
- Инструкция. ECL Comfort 210, Приложение A230.pdf ua (3,16 МБ)
- Таблица выбора электронных регуляторов ECL Comfort (3,25 МБ)
- Каталог Тепловая автоматика Данфосс.pdf (15.7 МБ)
