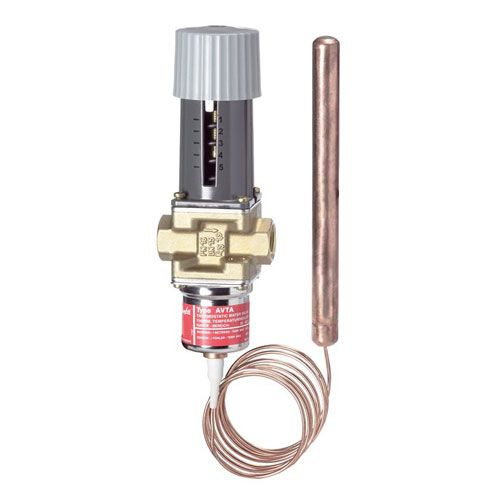

Термостатический клапан AVTA
Бренд
Danfoss
В избранное
- Регулирующий клапан прямого действия для поддержания температуры в системах охлаждения, открывающийся при увеличении температуры охлаждающей среды в прямой или обратной линии
- Капиллярный датчик с адсорбционным заполнением, массовым заполнением или универсальным заполнением
- Открытие при увеличении температуры
- Корпус из латуни, DZR латуни или нержавеющей стали
- Для применения с нейтральными и агрессивными средами
- Чувствительный элемент может быть установлен в более теплом или холодном месте по сравнению с клапаном
- Байпас клапана обеспечивает постоянный минимальный расход среды
- Резьбовое присоединение: от 3/8" до 1"
- Kv: 1.4–5.5 м3/ч
- Перепад давления: от 0 до 10 бар
- Максимальная температура датчика: +57 ...+130 °C<
- Регулирующий диапазон: 0 ...+30 °C, +10 ...+80 °C, +25 ... +65 °C или +50 ...+90 °C
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
AVTA - автоматический термостатический клапан прямого действия для для точного регулирования расходов в системах охлаждения, открывающийся при увеличении температуры охлаждающей воды в прямой или обратной линии. Клапан используется в компрессорах, вакуумных насосах, агрегатах химчистки, гидравлических станциях и обладает очень высокой надежностью.
Клапаны AVTA состоят из трех основных элементов:
- установочная секция с маховиком, контрольная пружина и установочная шкала,
- корпус клапана с отверстием, закрывающий конус и элементы уплотнения,
- сенсор в герметично закрытом термостатическом кожухе.
Принцип действия:
- При изменении температуры изменяется давление паров наполнителя чувствительного элемента.
- Это давление передается на клапан при помощи сильфона, открывая или закрывая его.
- Маховик, установочной секции и пружина оказывают давление в направлении, обратном воздействию давления сильфонов.
- При достижении равновесия между двумя противодействующими силами стержень клапана остается на своем месте.
- Если температура сенсора или заданная установка изменилась, точка равновесия начинает смещаться, что приводит к перемещению стержня клапана до тех пор, пока равновесие снова не будет восстановлено.
- Клапан сконструирован таким образом, чтобы между температурой и расходом рабочей среды была пропорциональная зависимость.
Особенности:
- Нечувствителен к грязи
- Нечувствителен к давлению воды
- Не требует электропитания — самодействующий
- Открывается при повышении температуры датчика
- Перепад давления: 0–10 бар
- Максимальное рабочее давление (PS): 16 бар
- Максимальное испытательное давление: 25 бар
- Максимальное давление на датчик: 25 бар
- Материал корпуса: Латунь или нержавеющая сталь
- Клапаны сбрасываются под давлением, т. е. степень открытия не зависит от перепада давления Δp (перепада давления).
- Диапазон регулирования определяется точкой, в которой клапан начинает открываться.
- Диапазон температур охлаждающей среды: -25 – 130 °C
- Этиленгликоль в качестве охлаждающей среды до 40 %
Технические характеристики:
| Параметры | Значение |
| Присоединение, дюйм | от 3/8" до 1" |
| Диапазон регулирования, °С | 0...+90 |
| Температура рабочей среды, °С | -25...+130 |
| Макс. температура датчика, °С | +57...+130 |
| Kv, м3/ч | 1.4 - 5.5 |
| Макс. рабочее давление, бар | 16 |
| Перепад давления, бар | 0 - 10 |
| Макс. испытательное давление, бар | 25 |
| Макс. давление на датчик, бар | 25 |
| Длина капиллярной трубки, м | 2 - 5 |
| Материал корпуса | Латунь или нержавеющая сталь |
Подробнее
Номенклатура для заказа клапанов типа AVTA для нейтральных сред с адсорбционным наполнителем
| Тип | Присоединение, дюйм | Диапазон настройки, °С | Kv, м3/ч | Максимальная температура, °С | Длина капиллярной трубки, м | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|---|
| AVTA 10 10-80 °С G3/8 (003N1144) | 3/8 | 10 - 80 | 1.4 | 130 | 2.3 | 003N1144 | 21516.00₴ | - + | |
| AVTA 15 10-80 °С G1/2 (003N0107) | 1/2 | 10 - 80 | 1.9 | 130 | 2.3 | 003N0107 | 22956.00₴ | - + | |
| AVTA 20 10-80 °С G3/4 (003N0108) | 3/4 | 10 - 80 | 3.4 | 130 | 2.3 | 003N0108 | 25080.00₴ | - + | |
| AVTA 25 10-80 °С G1 (003N0109) | 1 | 10 - 80 | 5.5 | 130 | 2.3 | 003N0109 | 27228.00₴ | - + |
Номенклатура для заказа клапанов типа AVTA для нейтральных сред с универсальным наполнителем
| Тип | Присоединение, дюйм | Диапазон настройки, °С | Kv, м3/ч | Максимальная температура, °С | Длина капиллярной трубки, м | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|---|
| AVTA 10 0-30 °С G3/8 (003N1132) | 3/8 | 0 - 30 | 1.4 | 57 | 2 | 003N1132 | 22140.00₴ | - + | |
| AVTA 10 25-65 °С G3/8 (003N1162) | 3/8 | 25 - 65 | 1.4 | 90 | 2 | 003N1162 | 21156.00₴ | - + | |
| AVTA 10 50-90 °С G3/8 (003N1182) | 3/8 | 50 - 90 | 1.4 | 125 | 2 | 003N1182 | 21156.00₴ | - + | |
| AVTA 15 0-30 °С G1/2 (003N2132) | 1/2 | 0 - 30 | 1.9 | 57 | 2 | 003N2132 | 22260.00₴ | - + | |
| AVTA 15 25-65 °С G1/2 (003N2162) | 1/2 | 25 - 65 | 1.9 | 90 | 2 | 003N2162 | 22260.00₴ | - + | |
| AVTA 15 25-65 °С G1/2 (003N0041) | 1/2 | 25 - 65 | 1.9 | 90 | 2 армир. | 003N0041 | 24144.00₴ | - + | |
| AVTA 15 50-90 °С G1/2 (003N2182) | 1/2 | 50 - 90 | 1.9 | 125 | 2 | 003N2182 | 22260.00₴ | - + | |
| AVTA 20 0-30 °С G3/4 (003N3132) | 3/4 | 0 - 30 | 3.4 | 57 | 2 | 003N3132 | 25080.00₴ | - + | |
| AVTA 20 25-65 °С G3/4 (003N3162) | 3/4 | 25 - 65 | 3.4 | 90 | 2 | 003N3162 | 25080.00₴ | - + | |
| AVTA 20 25-65 °С G3/4 (003N3165) | 3/4 | 25 - 65 | 3.4 | 90 | 5 | 003N3165 | 27780.00₴ | - + | |
| AVTA 20 25-65 °С G3/4 (003N0031) | 3/4 | 25 - 65 | 3.4 | 90 | 2 армир. | 003N0031 | 27000.00₴ | - + | |
| AVTA 20 50-90 °С G3/4 (003N3182) | 3/4 | 50 - 90 | 3.4 | 125 | 2 | 003N3182 | 25080.00₴ | - + | |
| AVTA 25 0-30 °С G1 (003N4132) | 1 | 0 - 30 | 5.5 | 57 | 2 | 003N4132 | 26796.00₴ | - + | |
| AVTA 25 25-65 °С G1 (003N4162) | 1 | 25 - 65 | 5.5 | 90 | 2 | 003N4162 | 26796.00₴ | - + | |
| AVTA 25 25-65 °С G1 (003N0032) | 1 | 25 - 65 | 5.5 | 90 | 5 | 003N0032 | 28812.00₴ | - + | |
| AVTA 25 25-65 °С G1 (003N4165) | 1 | 25 - 65 | 5.5 | 90 | 2 армир. | 003N4165 | 30840.00₴ | - + | |
| AVTA 25 50-90 °С G1 (003N4182) | 1 | 50 - 90 | 5.5 | 125 | 2 | 003N4182 | 26796.00₴ | - + | |
| AVTA 25 50-90 °С G1 (003N4183) | 1 | 50 - 90 | 5.5 | 125 | 3 | 003N4183 | 26796.00₴ | - + |
Номенклатура для заказа клапанов типа AVTA для нейтральных сред с массовым наполнителем
| Тип | Присоединение, дюйм | Диапазон настройки, °С | Kv, м3/ч | Максимальная температура, °С | Длина капиллярной трубки, м | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|---|
| AVTA 15 0-30 °С G1/2 (003N0042) | 1/2 | 0 - 30 | 1.9 | 57 | 2 | 003N0042 | 21516.00₴ | - + | |
| AVTA 15 25-65 °С G1/2 (003N0045) | 1/2 | 25 - 65 | 1.9 | 90 | 2 | 003N0045 | 22260.00₴ | - + | |
| AVTA 15 25-65 °С G1/2 (003N0299) | 1/2 | 25 - 65 | 1.9 | 90 | 2 армир. | 003N0299 | 24144.00₴ | - + | |
| AVTA 15 25-65 °С G1/2 (003N0034) | 1/2 | 25 - 65 | 1.9 | 90 | 5 | 003N0034 | 25008.00₴ | - + | |
| AVTA 20 0-30 °С G3/4 (003N0043) | 3/4 | 0 - 30 | 3.4 | 57 | 2 | 003N0043 | 24276.00₴ | - + | |
| AVTA 20 25-65 °С G3/4 (003N0046) | 3/4 | 25 - 65 | 3.4 | 90 | 2 | 003N0046 | 25080.00₴ | - + | |
| AVTA 25 25-65 °С G1 (003N0047) | 1 | 25 - 65 | 5.5 | 90 | 2 | 003N0047 | 26796.00₴ | - + |
Номенклатура для заказа клапанов типа AVTA для агрессивных сред с адсорбционным наполнителем
| Тип | Присоединение, дюйм | Диапазон настройки, °С | Kv, м3/ч | Максимальная температура, °С | Длина капиллярной трубки, м | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|---|
| AVTA 15 10-80 °С G1/2 (003N2150) | 1/2 | 10 - 80 | 1.9 | 130 | 2.3 | 003N2150 | 52692.00₴ | - + |
