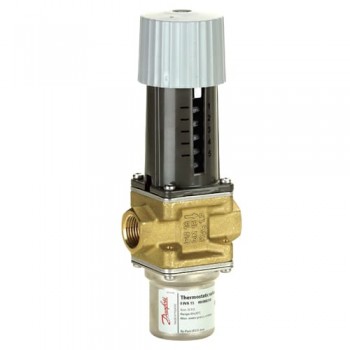

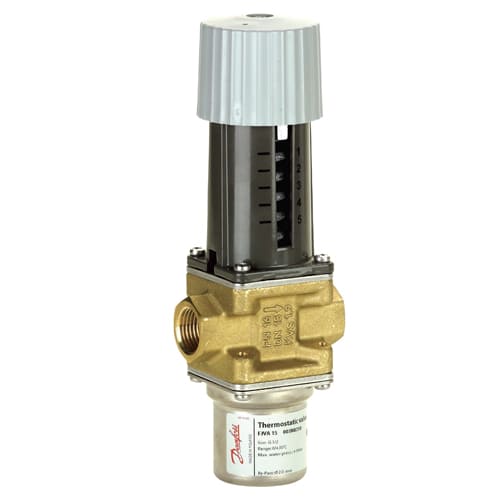

Термостатический клапан FJVA
Бренд
Danfoss
В избранное
- Регулирующий клапан прямого действия для поддержания температуры в системах охлаждения, активирующийся при изменении температуры в обратной линии
- Сильфонная коробка действует как датчик
- Открытие при увеличении температуры
- Корпус из латуни
- Байпас клапана обеспечивает минимальный постоянный расход среды
- Чувствительный элемент встроен в корпус клапана
- Высокая надежность
- Резьбовое присоединение G 1/2 - 1
- Работает с перепадом давлений от 0 до 10 бар
- Температура среды до 90 °C
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
FJVA - автоматический термостатический клапан прямого действия для применения в системах охлаждения. Клапан обычно используется на гидравлических станциях и обладает очень высокой надежностью.
Клапаны FJVA состоят из трех основных элементов:
- установочная секция с маховиком, контрольная пружина и установочная шкала
- корпус клапана с отверстием, закрывающий конус и элементы уплотнения
- сенсор в герметично закрытом термостатическом кожухе
Принцип действия:
- При изменении температуры изменяется давление паров наполнителя чувствительного элемента.
- Это давление передается на клапан при помощи сильфона, сжимая или разжимая его.
- Маховик установочной секции и пружина оказывают давление в направлении, обратном воздействию давления сильфонов.
- При достижении равновесия между двумя противодействующими силами стержень клапана остается на своем месте.
- Если температура сенсора или заданная установка изменилась, точка равновесия начинает смещаться, что приводит к перемещению стержня клапана до тех пор, пока равновесие снова не будет восстановлено.
- Клапан сконструирован таким образом, чтобы между температурой и расходом рабочей среды была пропорциональная зависимость.
Особенности:
- Термостатический водяной клапан с самодействующим управлением, работающий без вспомогательной энергии
- Открывается при повышении температуры охлаждающей воды
- Степень открытия клапана не зависит от перепада давления охлаждающей воды
- Ручное регулирование – уникальная опция на рынке, которая экономит время монтажа
- Диапазон регулирования, определенный для точки, в которой клапан начинает открываться
Технические характеристики:
| Тип | FJVА 15 | FJVА 20 | FJVА 25 | ||||||||||
| Диапазон настройки, °С | 0 ... 30 °С или +25 ... 60 °С | ||||||||||||
| Kv, м3/ч | 1,9 | 3,4 | 5,5 | ||||||||||
| Наружная резьба по ISO 228/1 | G 1/2 A | G 3/4 A | G 1 A | ||||||||||
| Макс. перепад давления, бар | 10 | ||||||||||||
| Температура воды, °С | -25 ... 55 °С или -25 ... 90 °С | ||||||||||||
Корпус и другие металлические детали | |||||||||||||
| Кованая латунь | |||||||||||||
| Стержень | Латунь | ||||||||||||
| Конус | NBR | ||||||||||||
| Седло клапана | Нержавеющая сталь | ||||||||||||
| Диафрагмы | EPDM | ||||||||||||
Подробнее
Номенклатура для заказа
| Тип | Присоединение, дюйм | Диапазон настройки, °С | Kv, м3/ч | Температура рабочей среды, °С | Байпас | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|---|
| FJVA 15 0-30 °С G1/2 (003N8210) | 1/2 | 0 - 30 | 1.9 | -25...+55 | Ø 2 | 003N8210 | 20160.00₴ | - + | |
| FJVA 15 25-65 °С G1/2 (003N8211) | 1/2 | 25 - 65 | 1.9 | -25...+90 | Ø 2 | 003N8211 | 21420.00₴ | - + | |
| FJVA 20 0-30 °С G3/4 (003N8244) | 3/4 | 0 - 30 | 3.4 | -25...+55 | Ø 2 | 003N8244 | 22272.00₴ | - + | |
| FJVA 20 25-65 °С G3/4 (003N8215) | 3/4 | 25 - 65 | 3.4 | -25...+90 | Ø 2 | 003N8215 | 23844.00₴ | - + | |
| FJVA 25 0-30 °С G1 (003N8245) | 1 | 0 - 30 | 5.5 | -25...+55 | Ø 2.5 | 003N8245 | 24168.00₴ | - + | |
| FJVA 25 25-65 °С G1 (003N8216) | 1 | 25 - 65 | 5.5 | -25...+90 | Ø 2.5 | 003N8216 | 28200.00₴ | - + |
