Ручной балансировочный клапан LENO MSV-BD DANFOSS

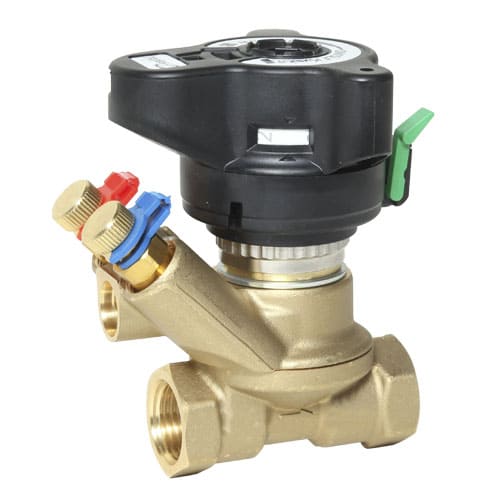

Ручной балансировочный клапан LENO MSV-BD
Ручные балансировочные клапаны - это устройства вентильного типа с фиксацией положения его настройки на требуемую пропускную способность. Обычно применяются для наладки трубопроводной сети вместо дросселирующих диафрагм (шайб), где либо отсутствуют автоматические регулирующие устройства, или эти регуляторы не позволяют ограничить предельный (расчетный) расход перемещаемой среды.
LENO MSV-BD — это новое поколение ручных балансировочных клапанов, предназначенных для гидравлической балансировки систем отопления, тепло- и холодоснабжения, ГВС.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
LENO MSV-BD сочетает в себе возможности балансировочного клапана и высококачественного шарового крана, а также имеет ряд уникальных особенностей:
- простая настройка и блокировка на стройки;
- цифровая шкала на рукоятке круговая, позволяет увидеть настройку практически с любой стороны;
- оснащен двумя измерительными ниппелями игольчатого типа (под 3-мм иглы);
- имеет встроенный дренажный кран, позволяющий осуществлять слив с обеих сторон от клапана;
- блок дренажного крана и измерительных ниппелей может поворачиваться на 360° для удобства слива и измерения;
- дополнительная возможность открытия или закрытия с помощью шестигранного ключа;
- рукоятка имеет цветной индикатор, показывающий положение клапана открыт/закрыт;
- рукоятка может сниматься на случай монтажа в стесненных условиях.
Ручные балансировочные клапаны LENO MSV-BD предназначены для применения в системах с постоянным расходом, где они устанавливаются как на подающем, так и на обратном трубопроводе.
Балансировочные клапаны изготавливаются из высококачественной латуни стойкой к вымыванию.
Технические характеристики
| Параметры | Значение |
| Номинальный диаметр DN | 15 - 50 мм |
| Номинальное давление PN | 20 бар |
| Испытательное давление | 30 бар |
| Максимальный перепад давления на клапане | 2.5 бар |
| Регулируемая среда | Вода/водогликолевая смесь с концентрацией гликоля до 30% |
| Температура регулируемой среды | -20…120 °С |
| Материал корпуса клапана | DZR-латунь |
| Материал кольцевого уплотнения | EPDM |
| Материал шара | Хромированная латунь |
| Материал уплотнения шара | Тефлон |
| Тип | Ду, мм | Присоединение, дюйм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| MSV-BD DN15 LF (003Z4000) | 15 LF | 1/2 | 2.5 | 003Z4000 | 5232.00₴ | - + | |
| MSV-BD DN15 (003Z4001) | 15 | 1/2 | 3.0 | 003Z4001 | 5232.00₴ | - + | |
| MSV-BD DN20 (003Z4002) | 20 | 3/4 | 6.0 | 003Z4002 | 5904.00₴ | - + | |
| MSV-BD DN25 (003Z4003) | 25 | 1 | 9.5 | 003Z4003 | 6768.00₴ | - + | |
| MSV-BD DN32 (003Z4004) | 32 | 1 1/4 | 18.0 | 003Z4004 | 9024.00₴ | - + | |
| MSV-BD DN40 (003Z4005) | 40 | 1 1/2 | 26.0 | 003Z4005 | 10836.00₴ | - + | |
| MSV-BD DN50 (003Z4006) | 50 | 2 | 40.0 | 003Z4006 | 13260.00₴ | - + |
| Тип | Ду, мм | Присоединение, дюйм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| MSV-BD DN15 LF (003Z4100) | 15 LF | 3/4 | 2.5 | 003Z4100 | 1.00₴ | - + | |
| MSV-BD DN15 (003Z4101) | 15 | 3/4 | 3.0 | 003Z4101 | 5436.00₴ | - + |
