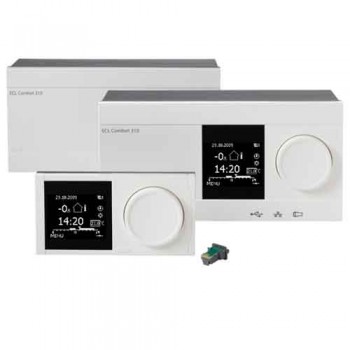

Электронный регулятор ECL Comfort 310
Бренд
Danfoss
В избранное
ECL Comfort 310 – это электронные регуляторы для погодозависимого регулирования температуры в системах централизованного теплоснабжения, отопления и охлаждения, которые могут управлять одновременно до 4 контуров, обладающие расширенными коммуникационными возможностями, так как оснащены специальными интерфейсами связи Modbus RTU RS485, Ethernet (Modbus/TCP).
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
При помощи специальных ECL Ключей (серий А2хх и А3хх) в регуляторы ECL Comfort 310 должна быть загружена соответствующая программа работы.
Базовая часть (Код №087H3230), ECL Ключ и датчики температуры являются необходимыми частями регулятора и должны быть заказаны ОТДЕЛЬНО!
В некоторых программах работы неоходимо использование дополнительного модуля расширения ЕСА32 (Код №087H3202), который также заказывается ОТДЕЛЬНО!
Регуляторы ECL Comfort 310 обеспечивают поддержание комфортной температуры в системах при оптимальном уровне потребления энергии, а также легкость эксплуатации и вы-бор необходимой программы работы, путем только установки ECL Ключа (Plug-and-Play).
Снижение энергопотребления при применении ECL Comfort 310 возможно благодаря функциям погодной компенсации с регулированием температуры по графику, а также ограничению температуры возвращаемого теплоносителя, его расхода и тепловой мощности системы. Кроме того, данные электронные регуляторы обладают функциями регистрации данных и сигнализации.
Технические характеристики:
| Параметры | Значение |
| Напряжение питания | 24 В или 230 В перем. тока, 50 Гц |
| Диапазон напряжения | 21.6-26.4 В или 207–244 В перем. тока (IEC 60038) |
| Потребляемая мощность | 5 ВА |
| Макс. нагрузка на выходах реле | 4 (2) А, 24 В или 230 В перем. тока (4 A для резистивной нагрузки, 2 A для индуктивной нагрузки) |
| Макс. нагрузка на семисторные выходы для приводов | 0,2 А, 230 В перем. тока или 1 А, 24 В перем. тока |
| Температура окружающей среды | 0–55 °C |
| Температура хранения и транспортировки | -40–70 °C |
| Установка | Следует избегать установки в местах, где существует риск конденсации (запотевания) |
| Монтаж | Устанавливать на вертикальной стене и поворачивать в горизонтальном направлении или на DIN-рейке (35 мм) |
| Подключение | Клеммы в базовой части |
| Количество входов | 8 |
| Тип датчика температуры | Pt 1000 (1000 Ом за 0 °С), IEC 751В Диапазон: от -60 до 150 °С |
| Цифровой вход | Напряжение на 12 В. Активация цифрового входа осуществляется с помощью сухого переключателя/контакта. |
| Аналоговый вход | 0–10 В, разрешение 9 бит |
| Импульсный вход, диапазон частот (выбранные программы) | Для контроля: 0,01-200 Гц. Для ограничения: минимум 1 Гц (рекомендовано) и регулярные импульсы для обеспечения устойчивого контроля |
| Мин. время резервирования для времени и даты | 72 часа |
| Регистрация данных | До 10 дней для 14 параметров |
| Резервное копирование параметров настройки и данных | Флеш-память |
| Степень защиты | IP 41 |
Подробнее
Номенклатура для заказа
Клеммная панель (базовая часть код 087H3230) НЕ ВХОДИТ в комплект поставки и заказывается ОТДЕЛЬНО!
| Тип | Описание регулятора | Напряжение питания, В | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| ECL Comfort 310 230 V (087H3040) | Электронный регулятор, до 4-х контуров, Modbus, Ethernet, m-bus, 6 релейных выходов, 10 входов для подключения датчиков | 230 | 087H3040 | 41376.00₴ | - + | |
| ECL Comfort 310 24 V (087H3044) | Электронный регулятор, до 4-х контуров, Modbus, Ethernet, m-bus, 6 релейных выходов, 10 входов для подключения датчиков | 24 | 087H3044 | 48384.00₴ | - + | |
| ECL Comfort 310 230 V (087H3050) | Электронный регулятор, до 4-х контуров, Modbus, Ethernet, m-bus, 6 релейных выходов, 10 входов для подключения датчиков, без дисплея и управляющего диска – требуется БДУ ECA30 (087H3200). | 230 | 087H3050 | 34788.00₴ | - + | |
| Базовая часть для монтажа ECL (087H3230) | Базовая часть для монтажа электронных регуляторов серии ECL Comfort 210, ECL Comfort 310 на стену или на DIN-рейку (35 мм). | - | 087H3230 | 3720.00₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Блок дистанционного управления ECA 30 (087H3200) | Блок дистанционного управления (БДУ) с дисплеем, поворотной кнопкой и встроенным датчиком температуры. Вместо встроенного датчика к блоку может присоединяться выносной температурный датчик типа Pt 1000. Клеммная панель для монтажа БДУ на стену ВХОДИТ в комплект поставки. | 087H3200 | 9972.00₴ | - + | |
| Монтажный комплект ECL (087H3236) | Комплект для монтажа ECA 30/31 на лицевой панели шкафов управления. Для монтажа в вырезанном проеме лицевой панели шкафа управления (ШУ). Размер 144 x 96 мм, фактический вырез 139 x 93 мм. | 087H3236 | 837.60₴ | - + | |
| Модуль расширения ECA 32 для ECL (087H3202) | Модуль расширения с дополнительными входами и выходами. Монтируется внутри базовой части ECL Comfort 310 | 087H3202 | 18264.00₴ | - + | |
| Трансформатор питания ECA 99 (087B1156) | Трансформатор с 230 до 24 В перем. тока (35 ВА) | 087B1156 | 5100.00₴ | - + |
Номенклатура для заказа ECL ключи
| Тип | Описание программы работы | Количество/Тип управляющего сигнала | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| ECL ключ A214 (087H3811) | Поддержание постоянной температуры в системах вентиляции (отопления/охлаждения) | 2/3-позиционный, 2/релейный (вкл./выкл.) | 087H3811 | 9444.00₴ | - + | |
| ECL ключ A217 (087H3807) | Расширенный контроль температуры в контуре ГВС (горячего водоснабжения) с или без бака-аккумулятора | 1/3-позиционный, 3/релейный (вкл./выкл.) | 087H3807 | 6180.00₴ | - + | |
| ECL ключ A230 (087H3802) | - Погодная компенсация / поддержание постоянной температуры для системы централизованного отопления с погодозависимым ограничением температуры возвращаемого теплоносителя и с/без компенсацией скорости ветра. - Погодная компенсация / поддержание постоянной температуры для системы централизованного холодоснабжения. - Погодная компенсация для системы отопления с котлом, ограничение по минимальной температуре возвращаемого теплоносителя | 1/3-позиционный, 2/релейный (вкл./выкл.) | 087H3802 | 5544.00₴ | - + | |
| ECL ключ A231 (087H3805) | Погодная компенсация для системы отопления с двумя циркуляционными насосами и двумя насосами на контуре подпитки. | 1/3-позиционный, 4/релейный (вкл./выкл.) | 087H3805 | 9408.00₴ | - + | |
| ECL ключ A232 (087H3812) | Погодозависимое регулирование температуры подачи в контуре отопления / охлаждения. Автоматическое переключение между отоплением и охлаждением. Контроль циркуляционного насоса. Компенсация температуры точки росы (только в режиме охлаждения) и компенсация температуры поверхности. Ключ A232 содержит некоторые программы работы (А332), которые связаны с использованием ECL Comfort 310 для увеличения его функциональных возможностей (например, ограничение температуры обратного теплоносителя и отдельный контроль контуров отопление и охлаждение). | 1/3-позиционный | 087H3812 | 12288.00₴ | - + | |
| ECL ключ A237 (087H3806) | Погодная коррекция температуры подачи в контуре отопления + ограничение температуры обратки + поддержание постоянной температуры в контуре ГВС с баком-аккумулятором | 1/3-позиционный, 3/релейный (вкл./выкл.) | 087H3806 | 8700.00₴ | - + | |
| ECL ключ A247 (087H3808) | Погодная коррекция температуры подачи в контуре отопления с ограничением температуры обратки + поддержание постоянной температуры в контуре ГВС с баком-аккумулятором (с системой «зарядки») | 2/3-позиционный, 3/релейный (вкл./выкл.) | 087H3808 | 14124.00₴ | - + | |
| ECL ключ A260 (087H3801) | Погодная коррекция температуры подачи в двух контурах отопления с ограничением температуры обратки (в обоих контурах) | 2/3-позиционный, 2/релейный (вкл./выкл.) | 087H3801 | 11388.00₴ | - + | |
| ECL ключ A266 (087H3800) | Погодная коррекция температуры подачи в контуре отопления с ограничением температуры обратки + поддержание постоянной температуры в контуре ГВС со скоростным теплообменником | 2/3-позиционный, 4/релейный (вкл./выкл.) | 087H3800 | 11388.00₴ | - + | |
| ECL ключ A275 (087H3814) | Если ключ А275 используется совместно с электронным регулятором ECL Comfort 210, то максимальное число управляемых котлов/горелок - 1 шт. Если ключ А275 используется совместно с электронным регулятором ECL Comfort 310, то максимальное число управляемых котлов/горелок - 4 шт. Если ключ А275 используется совместно с электронным регулятором ECL Comfort 310 со встраиваемым модулем ECA32, то максимальное число управляемых котлов/горелок - 8 шт. ВНИМАНИЕ! Для реализации некоторых подпрограмм работы ключа А275 с электронными регуляторами ECL Comfort 310 необходимо использовать дополнительно модуль расширения ECA32 (код № 087H3202). | 1/3-позиционный, 10/релейный (вкл./выкл.) | 087H3814 | 14640.00₴ | - + | |
| ECL ключ A333 (087H3818) | Погодозависимое регулирование температуры теплоносителя в системе нагревания. Включение или выключение циркуляционных насосов (1 или 2), управление их скоростью и скользящее ограничение температуры обратного теплоносителя. Ограничение расхода / мощности. Защита от замерзание и функция аварийной сигнализации Включение или отключение насосов подпитка (1 или 2) и управление их скоростью. Управление баком-аккумулятором подпитки. Функция уменьшения давления. Мониторинг температуры и давления. Защита от замерзания и функция аварийной сигнализации. | 1/7-позиционный | 087H3818 | 19452.00₴ | - + | |
| ECL ключ A361 (087H3804) | Погодная коррекция температуры подачи в системах отопления с ограничением температуры обратки для двух контуров отопления со спаренными циркуляционными насосами и контролем подпитки | 2/3-позиционный, 7/релейный (вкл./выкл.) | 087H3804 | 14004.00₴ | - + | |
| ECL ключ A362 (087H3845) | Погодозависимое регулирование температуры теплоносителя в контуре отопления или комбинированных контурах отопления/ГВС, на основе расширенного каскадного регулирования 2 теплообменников (HEX). Учитываются характеристики регулировочного клапана и расход в контуре HEX, что не используется, можно остановить. Функции сигнализации, связанные с расходом и температурой теплоносителя. | 2/3-позиционный | 087H3845 | 24132.00₴ | - + | |
| ECL ключ A367 (087H3813) | Погодная коррекция температуры подачи в системах отопления с ограничением температуры обратки для двух контуров отопления + Поддержание постоянной температуры в контуре ГВС с баком-аккумулятором | 2/3-позиционный, 5/релейный (вкл./выкл.) | 087H3813 | 16272.00₴ | - + | |
| ECL ключ A368 (087H3803) | Погодная коррекция температуры подачи в контуре отопления с ограничением температуры обратки, с управлением работой спаренных циркуляционных насосов и контролем подпитки + поддержание постоянной температуры в контуре ГВС со скоростным теплообменником и с управлением работой спаренных рециркуляционных насосов ГВС | 2/3-позиционный, 7/релейный (вкл./выкл.) | 087H3803 | 14004.00₴ | - + | |
| ECL ключ A376 (087H3810) | Погодная коррекция температуры подачи в двух контурах отопления с ограничением температуры обратки + Поддержание постоянной температуры в контуре ГВС со скоростным теплообменником | 3/3-позиционный, 3/релейный (вкл./выкл.) | 087H3810 | 17496.00₴ | - + | |
| ECL ключ A377 (087H3817) | Погодная коррекция температуры подачи в двух контурах отопления с ограничением температуры обратки + Поддержание постоянной температуры в контуре ГВС с баком-аккумулятором (с системой «зарядки») | 3/3-позиционный, 3/релейный (вкл./выкл.) | 087H3817 | 18624.00₴ | - + | |
| ECL ключ A390 (087H3815) | Погодная коррекция температуры подачи в трех контурах отопления с ограничением температуры обратки + Поддержание постоянной температуры в контуре ГВС с баком-аккумулятором (с системой «зарядки») | 3/3-позиционный | 087H3815 | 19872.00₴ | - + |
Номенклатура для заказа Датчики температуры Pt 1000
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Датчик температуры ESMT (084N1012) | Датчик температуры наружного воздуха, -50 - 50 °С | 084N1012 | 3444.00₴ | - + | |
| Датчик температуры ESM-10 (087B1164) | Датчик температуры внутреннего воздуха, -30 - 50 °С | 087B1164 | 3444.00₴ | - + | |
| Датчик температуры ESM-11 (087B1165) | ESM-11, накладной датчик температуры (на металлические трубы DN15...50 мм), 0 - 100 °С | 087B1165 | 3444.00₴ | - + | |
| Датчик температуры ESMB-12 (087B1184) | Универсальный погружной датчик температуры (включая кабель 2,5 м), 0 - 100 °С | 087B1184 | 4560.00₴ | - + | |
| Датчик температуры ESMC (087N0011) | Датчик температуры поверхности (включая кабель длиной 2 м), 0 - 100 °С | 087N0011 | 3132.00₴ | - + | |
| Датчик температуры ESMU-100 (087B1180) | Погружной датчик температуры, 100 мм, медь, 0 - 140 °С | 087B1180 | 5208.00₴ | - + | |
| Датчик температуры ESMU-250 (087B1181) | Погружной датчик температуры, 250 мм, медь, 0 - 140 °С | 087B1181 | 5760.00₴ | - + | |
| Датчик температуры ESMU-100 (087B1182) | Погружной датчик температуры, 100 мм, нерж. сталь, 0 - 140 °С | 087B1182 | 7632.00₴ | - + | |
| Датчик температуры ESMU-250 (087B1183) | Погружной датчик температуры, 250 мм, нерж. сталь, 0 - 140 °С | 087B1183 | 9204.00₴ | - + | |
| Гильза для ESMU-100 (087B1190) | Погружная, нержавеющая сталь 100 мм, для датчиков ESMU-100 (087B1180) | 087B1190 | 4368.00₴ | - + | |
| Гильза для ESMU-250 (087B1191) | Погружная, нержавеющая сталь 250 мм, для датчиков ESMU-250 (087B1181) | 087B1191 | 5328.00₴ | - + | |
| Гильза для ESMB-12 (087B1192) | Погружная, нержавеющая сталь 100 мм, для датчиков ESMB-12 (087B1184) | 087B1192 | 3900.00₴ | - + | |
| Гильза для ESMB-12 (087B1193) | Погружная, нержавеющая сталь 250 мм, для датчиков ESMB-12 (087B1184) | 087B1193 | 4728.00₴ | - + |
Литература
- Техническое описание. ECL Comfort 310 (UA).pdf (4.12 MБ)
- Техническое описание. Тепловая автоматика Данфосс.pdf (4,16 МБ)
- Инструкция. ECL Comfort 310, Приложение P318.pdf ua (3,49 МБ)
- Инструкция. ECL Comfort 310, Приложение A368.pdf ua (3,02 МБ)
- Таблица выбора электронных регуляторов ECL Comfort (3,25 МБ)
- Каталог Тепловая автоматика Данфосс.pdf (15.7 МБ)
