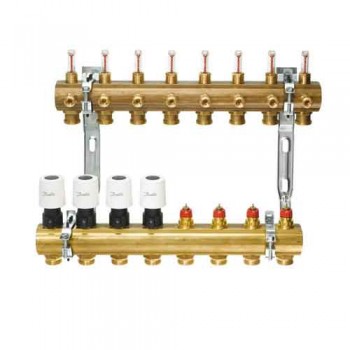

Гребенка теплого пола FHF
Распределительный коллектор FHF используют для регулирования подачи теплоносителя в системах напольного отопления.
Трубопровод каждого из контуров напольного отопления подключают к отдельной паре присоединительных штуцеров распределителя, что дает возможность регулировать расход теплоносителя, а, соответственно, и тепловую мощность системы в каждом помещении здания индивидуально.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Распределитель состоит из подающего и обратного коллекторов. Подающий коллектор имеет возможность отключения каждого из контуров системы напольного отопления и может быть укомплектован ротаметрами (как опция). Обратный коллектор оборудован встроенными клапанами с предварительной настройкой пропускной способности, что позволяет обеспечить оптимальную гидравлическую балансировку системы.
Для управления контуром напольного отопления клапан может быть оснащен термоэлектрическим приводом или термостатическим элементом прямого действия с выносным регулятором температуры. При применении термоэлектрического привода сигнал управления поступает от электронного регулятора в зависимости от потребности помещения в тепловой энергии.
Распределители производят с количеством отводов от 2 до 12. Для увеличения количества отводов коллекторы могут быть соединены последовательно с помощью набора ниппелей FHF-C, заказываемых отдельно. Шаровые краны (FHF-BV) для отключения распределителя также заказывают отдельно, как дополнительную принадлежность.
Концевые секции могут быть оснащены ручным (FHF-EM) или автоматическим (FHF-EA) воздухоотводчиками и выпускными клапанами.
Технические характеристики
- Максимальный перепад давления: 0.6 бар
- Максимальное рабочее давление: без ротаметров – 10 бар; с ротаметрами – 6 бар
- Пробное давление: без ротаметров – 16 бар; с ротаметрами – 10 бар
- Максимальная рабочая температура: 90 °С
Коллекторы FHF сняты с производства и заменены на коллекторы SSM
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| FHF-2 (088U0502) | Комплект коллекторов 2+2 | 088U0502 | 1.00₴ | - + | |
| FHF-3 (088U0503) | Комплект коллекторов 3+3 | 088U0503 | 1.00₴ | - + | |
| FHF-4 (088U0504) | Комплект коллекторов 4+4 | 088U0504 | 1.00₴ | - + | |
| FHF-5 (088U0505) | Комплект коллекторов 5+5 | 088U0505 | 1.00₴ | - + | |
| FHF-6 (088U0506) | Комплект коллекторов 6+6 | 088U0506 | 1.00₴ | - + | |
| FHF-7 (088U0507) | Комплект коллекторов 7+7 | 088U0507 | 1.00₴ | - + | |
| FHF-8 (088U0508) | Комплект коллекторов 8+8 | 088U0508 | 1.00₴ | - + | |
| FHF-9 (088U0509) | Комплект коллекторов 9+9 | 088U0509 | 1.00₴ | - + | |
| FHF-10 (088U0510) | Комплект коллекторов 10+10 | 088U0510 | 1.00₴ | - + | |
| FHF-11 (088U0511) | Комплект коллекторов 11+11 | 088U0511 | 1.00₴ | - + | |
| FHF-12 (088U0512) | Комплект коллекторов 12+12 | 088U0512 | 1.00₴ | - + |
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| FHF-2F (088U0522) | Комплект коллекторов с ротаметрами 2+2 | 088U0522 | 1.00₴ | - + | |
| FHF-3F (088U0523) | Комплект коллекторов с ротаметрами 3+3 | 088U0523 | 1.00₴ | - + | |
| FHF-4F (088U0524) | Комплект коллекторов с ротаметрами 4+4 | 088U0524 | 1.00₴ | - + | |
| FHF-5F (088U0525) | Комплект коллекторов с ротаметрами 5+5 | 088U0525 | 1.00₴ | - + | |
| FHF-6F (088U0526) | Комплект коллекторов с ротаметрами 6+6 | 088U0526 | 1.00₴ | - + | |
| FHF-7F (088U0527) | Комплект коллекторов с ротаметрами 7+7 | 088U0527 | 1.00₴ | - + | |
| FHF-8F (088U0528) | Комплект коллекторов с ротаметрами 8+8 | 088U0528 | 1.00₴ | - + | |
| FHF-9F (088U0529) | Комплект коллекторов с ротаметрами 9+9 | 088U0529 | 1.00₴ | - + | |
| FHF-10F (088U0530) | Комплект коллекторов с ротаметрами 10+10 | 088U0530 | 1.00₴ | - + | |
| FHF-11F (088U0531) | Комплект коллекторов с ротаметрами 11+11 | 088U0531 | 1.00₴ | - + | |
| FHF-12F (088U0532) | Комплект коллекторов с ротаметрами 12+12 | 088U0532 | 1.00₴ | - + |
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Торцевая секция с автоматическим воздуховыпускником FHF-EA (088U0785) | FHF-EA Концевая секция с автоматическим воздуховыпускником | 088U0785 | 1012.80₴ | - + | |
| Торцевая секция с ручным воздуховыпускником FHF-EM (088U0786) | FHF-EM Концевая секция с ручным воздуховыпускником | 088U0786 | 750.00₴ | - + | |
| Набор торцевых заглушек FHF-E (088U0582) | FHF-E Набор концевых заглушек, 2 шт | 088U0582 | 266.40₴ | - + | |
| Набор соединительных ниппелей FHF-C (088U0583) | FHF-C Набор соединительных ниппелей, 2 шт | 088U0583 | 386.40₴ | - + | |
| Комплект редукционных переходников FHF-R (088U0584) | FHF-R Комплект редукционных переходников 1" - 3/4" | 088U0584 | 330.00₴ | - + | |
| Набор монтажных кронштейнов FHF-MB (088U0585) | FHF-MB Набор монтажных кронштейнов | 088U0585 | 698.40₴ | - + | |
| 2 шаровых крана FHF-BV (088U0822) | FHF-BV 2 шаровых крана 1" с "американкой" для подключения распределителя | 088U0822 | 3336.00₴ | - + | |
| Термометр FHD-T (088U0029) | FHD-T Термометр, 0 - 60 °С, Ø 35 мм | 088U0029 | 1452.00₴ | - + |
