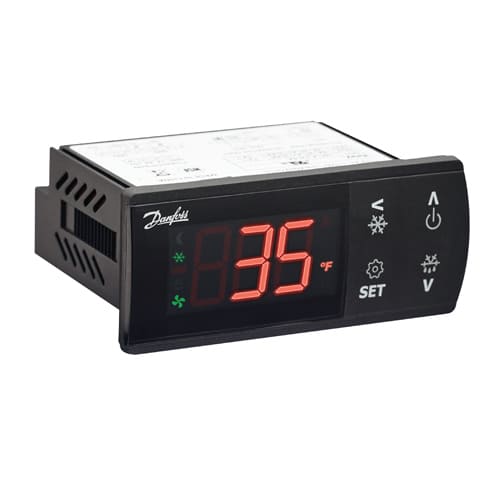

Контролер температури ERC 211, ERC 213, ERC 214

Контролери ERC 211, ERC 213, ERC 214 оснащені чотирма кнопками. Великий екран, проста та інтуїтивно зрозуміла структура меню та попередньо задані застосування забезпечують простоту використання. Контролери мають функції ефективного використання електроенергії, як, наприклад, інтелектуальна система управління вентилятором випарника, денний/нічний режим та функція відтавання за потребою.

Високопродуктивне реле 16 А дозволяє пряме підключення великих навантажень без використання реле проміжних: компресори до 2 к.с. залежно від коефіцієнта потужності та ефективності мотора (більше ніж 0,65 при 230В і більш ніж 0,85 при 115В).

Великий діапазон сумісних типів датчиків та клеми гвинтового з'єднання забезпечують високу гнучкість при встановленні.

Безпека в експлуатації забезпечується системою захисту за напругою та системою захисту від високої температури конденсації.

ERC 211 має один релейний вихід і два входи (1 аналоговий, 1 аналоговий/цифровий). Цей контролер може бути використаний у системах охолодження або нагрівання.

Виходи:

• Реле 1: керування компресором/електромагнітним клапаном або нагрівачем.

Входи:

• Вхід 1: керуючий датчик (Sair).
• Вхід 2: датчик конденсатора або цифровий вхід, який може бути налаштований на різні функції згідно з кодом меню o02.

ERC 213 має три релейні виходи та чотири входи (2 аналогових, 1 аналоговий/цифровий, 1 цифровий).

Виходи:

• Реле 1: керування компресором/електромагнітним клапаном.
• Реле 2: можна налаштувати на відтавання або зовнішній сигнал тривоги.
• Реле 3: керування вентилятором.

Входи:

• Вхід 1: керуючий датчик (Sair).
• Вхід 2: температурний датчик відтайки (S5).
• Вхід 3: датчик конденсатора (Sc) або цифровий вхід, який може бути налаштований на різні функції згідно з кодом меню “o02”.
• Вхід 4: цифровий вхід, який може бути налаштований на різні функції згідно з кодом меню “o37”.

ERC 214 має чотири релейні виходи та чотири входи (2 аналогових, 1 аналоговий/цифровий, 1 цифровий).

Виходи:

• Реле 1: керування компрессором/електромагнітним клапаном.
• Реле 2: керування відтаванням.
• Реле 3: керування вентилятором.
• Реле 4: може бути налаштовано на керування освітленням або зовнішній сигнал тривоги.

Входи:

• Вхід 1: управляющий датчик (Sair).
• Вхід 2: температурный датчик оттайки (S5).
• Вхід 3: датчик конденсатора (Sc) или цифровой вход, который может быть настроен на различные функции согласно коду меню “o02”.
• Вхід 4: цифровой вход, который может быть настроен на различные функции согласно коду меню “o37”.

Функції:

• Захист за напругою: Захист за низькою та високою напругою шляхом обмеження роботи компресора у зазначених межах напруги. Якщо напруга виходить за вказані межі, контролер відключає компресор і на дисплеї починає блимати сигналізація. Він повернеться до роботи, коли напруга повернеться до меж робочого діапазону з урахуванням мінімального часу зупинки.
• Захист компресора: Параметри мінімального часу роботи та зупинки захищають компресор від роботи короткими циклами/ випадкового включення та відключення.
• Захист компресора від високої температури конденсації: Якщо конденсатор заблокований забрудненнями і, отже, температура конденсації сильно підвищується, контролер активує попереджувальну сигналізацію і якщо температура продовжить підвищуватися, відключає компресор.
• Попередньо задані застосування: Призначення попередньо заданих застосувань полягає в тому, щоб надати користувачеві простий та швидкий спосіб налаштування контролера залежно від температури зберігання (НТ, СТ, ВТ), типу відтавання (відсутнє, природне, електричне) та методу відтавання (завершення за часом) або температурі). Після того, як користувач вибирає застосування на підставі вимог, контролер завантажує певний набір значень параметрів і приховує параметри, які не актуальні для обраного застосування. Налаштування параметра можна змінити в будь-який час.
• Імпульсна робота вентилятора при вимкненому компресорі: Ця функція дозволяє заощаджувати електроенергію. Під час зупинки компресора контролер активує вентилятор з певним режимом роботи, який підтримує рівномірну температуру, що дозволяє відстрочити необхідність увімкнення компресора.
• Відтавання за необхідності: Ця функція дозволяє реєструвати температуру у випарнику та запам'ятовувати середнє значення температури, зареєстрованої під час перших трьох вимкнень компресора безпосередньо після відтавання. Контролер постійно відстежує температуру у випарнику та порівнює її із зареєстрованим середнім значенням. Якщо у проміжку між двома відтаваннями температура у випарнику падає нижче зареєстрованої на значення “відтавання за потребою” “d30”, включається відтавання.
