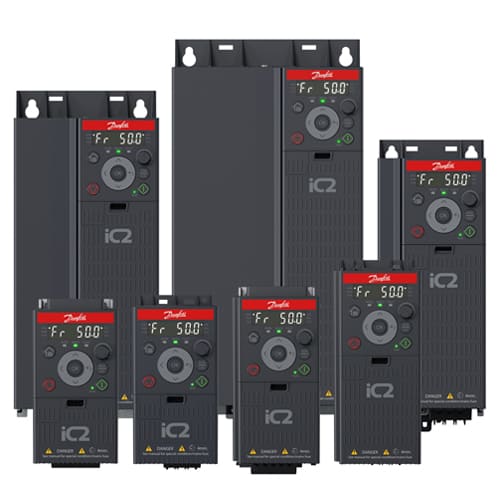

Частотний перетворювач iC2-Micro

Привод iC2-Micro забезпечує неперевершену надійність навіть у складних умовах експлуатації. Він забезпечує зручність в експлуатації, компактність і просте введення в експлуатацію — усе це в одному потужному й компактному пакеті.

Компактніший, інтелектуальний та потужний, ніж попередник, привод iC2-Micro розроблено як легку заміну VLT Micro Drive FC 51. Цей надійний і довговічний привод ще простіший у використанні й монтажі.

Частотний перетворювач IC2-Micro забезпечує чудове керування двигуном і механічне гальмування. Серед нових функцій — керування крутним моментом у відкритому контурі, виявлення заблокованого двигуна, керування двигуном із постійними магнітами, вбудована панель керування та, звичайно, підключення за допомогою цифрових інструментів MyDrive Suite.

iC2-Micro — це зручний привід, який дає новий спосіб оптимізації ефективності і вартості. Завдяки своїй компактній конструкції перетворювач частоти iC2-Micro економить місце у шафі та зменшує вартість системи. Він сумісний з різноманітними технологіями двигунів, такими як індукційні, IPM і SPM, завдяки яким можна вільно вибрати двигун, який найкраще підходить для багатьох застосувань. Його легко ввести в експлуатацію, оскільки він оснащений майстрами запуску та орієнтованими на застосування групами параметрів.

Частотник iC2 Micro підходить для живлення насосів, вентиляторів, конвеєрів і змішувачів, текстильного обладнання, палетайзерів і пакувальних машин.

Особливості:

• Клеми управління пружинного типу
• Вбудована панель управління зі світлодіодним дисплеєм та індикаторами. Дистанційна панель з додатковими функціями (опція)
• Порт RJ45
• Майстри налаштування програм
• Потенціометр для місцевого завдання уставки
• Компактний дизайн
• Друковані плати з покриттям
• Сумісний з IPM та SPM двигунами
• Вбудований гальмівний ключ та ПІД регулятор
• Гнучке встановлення пліч-о-пліч
• Працює при температурі до 50 °C без зниження вихідного струму
• 2 варіанти, з фільтром ЕМС та без нього
• Роздільне охолодження плат і радіатора
• Знімний вентилятор
• Контроль включення/виключення вентилятора
• Природне охолодження однофазних приводів ~200 В до 0,75 кВт без вентилятора

Переваги:

• Сканування QR-коду, для швидкого отримання інформації про продукт
• Швидкий та точний монтаж з клемами вводу/виводу пружинного типу для мінімального використання зовнішньої проводки
• Швидке введення в експлуатацію завдяки майстрам налаштування застосувань та онлайн-конфігуратору ПК
• Висока надійність
• Економічна й компактна інвестиція завдяки меншій кількості дротів, монтажу впритул і компактному розміру
• Сумісний з усіма типовими технологіями двигунів і підтримується потужними цифровими інструментами MyDrive Suite
• Додаткова зовнішня панель керування забезпечує додаткові функції для полегшення введення в експлуатацію, зокрема копіювання параметрів і завантаження

Технічні характеристики:

• Корпус: IP20/відкритого типу
• Тип двигуна: АД, СДПМ (SPM & IPM)
• Ідентифікація двигуна: Автоматична Адаптація Двигуна (ААД)
• Час розгону/гальмування: 0.01-3600 сек
• Перевантаження по струму: 150% протягом 1 хвилини
• Максимальний пусковий момент: 200%/1 сек
• Макс. довжина кабелю двигуна (неекранов.): 75 м
• Вентилятор охолодження: Змінний вентилятор з керуванням роботи
• Температура навколишнього середовища: 50 °C з номінальним навантаженням (до 55 °C зі зниженним навантаженням)
• Природне охолодження: Корпус MA01c
• Програмне забезпечення: MyDrive Insight
• Налаштування без напруги живлення: З додатковою опцією
• Керування моментом двигуна: Розімкнений контур керування моментом
• Контролер процесу: ПІД контролер
• Керування логікою: Smart Logic Controller (SLC)
• Швидкість порту RS485: Макс. 115,000 baud
• Додатковий порт RJ45: На основі RS485 для підключення зовнішньої панелі та програмного забезпечення на ПК
• Стандарти безпеки: EN/IEC 61800-5-1, UL 61800-5-1
• Сертифікати UL LZGH2/8: UL/IEC 60335-2-40 та CSA C22.2 No.0335-2-40

Напруга живлення й діапазон потужності:

• 1 × 200–240 В… 0,37–2.2 кВт
• 3 × 380–480 В… 0,37–22 кВт
• 1 x 100–120 B… 0.37-1.1 кВт
• 3 x 200–240 B… 0.37-11 кВт

Вихідна частота:

Асинхронний двигун

• 0-200 Гц (векторний режим VVC+)
• 0-500 Гц (скалярний режим U/f )

Синхронний двигун з постійними магнітами

• 0-400 Гц (векторний режим VVC+)

Фільтр ЕМС:

Дві версії:

• Вбудований фільтр (категорії С1 та С2)
• Без фільтру (категорія С4)

Панель керування:

- Вбудована 4-сегментна цифрова панель з потенціометром.

- Зовнішня панель Control Panel OP2 (опція) для дистанційного встановлення:

• Текстовий дисплей (2 рядки)
• Зручне налаштування параметрів
• Копіювання та зберігання параметрів
• Два типа монтажних комплектів

Нові функції програмного забезпечення:

• Кінетичний резерв (падіння напруги мережі)
• Зупинка вибігом (з панелі та клемою пуску)
• Імпульсний старт реверсу
• Налаштування швидкодії захисту по струму
• 4 програми застосувань
• Налаштування мертвої зони потенціометра
• Функція режиму сну (зупинки) насосу
