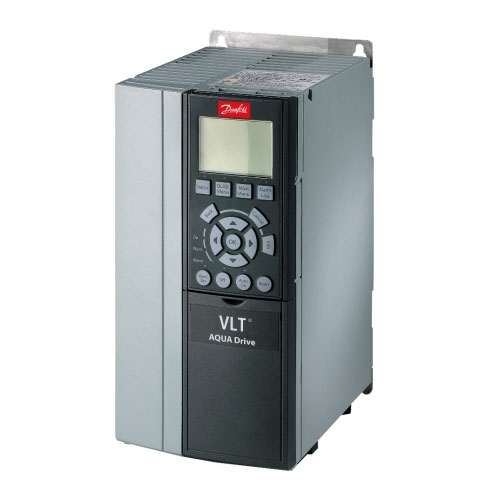

Частотний перетворювач VLT AQUA Drive FC 202

Діапазон потужностей:

• 200 – 240 В........................0,25 – 45 кВт
• 380 – 480 В........................0,37 – 450 кВт
• 525 – 600 В........................0,75 – 90 кВт
• 525 – 690 В........................132 – 630 кВт

Мережа живлення (L1, L2, L3):

• напруга живлення...............200-240±10%
• напруга живлення...............380-500B±10%
• напруга живлення...............525-600B±10%
• включення живлення.........1-2рази/хв

Вихідні параметри (U, V, W):

• вихідна напруга.........................................0-100% напруги живлення
• вихідна частота (замкнутий контур).....0-132Гц
• комутація.....................................................не обмежено
• час розгону/гальмування.......................1-3600 сек

Цифрові входи:

• програмовані цифрові входи...........6 (2 можуть використовуватись як цифрові виходи)
• тип логіки..............................................npn або pnp
• рівень напруги.....................................0-24В

Аналогові входи:

• аналогові входи масштабовані........2
• режими...................................................струм або напруга

Імпульсні виходи:

• програмовані імпульсні виходи........2
• мін. вихідна частота...............................0,1Гц
• макс. вихідна частота..........................110кГц

Аналогові виходи:

• програмований аналоговий вихід.........1
• рівень струму ..............................................0/4-20мА

Релейні виходи:

• програмовані релейні виходи............2

Протоколи послідовного зв'язку:

• вбудовані: FC Protocol, Modbus RTU, RS485
• опціально: LonWorks, BACnet, DeviceNet, Profibus

Довжина кабелю двигуна:

• макс.довжина екранований (армований) кабель..............150м
• макс.довжина неекранований (неармований) кабель.....300м

Опціальні додаткові модулі:

• модуль входів/виходів загального призначення: 3цифрові входи, 2 цифрові виходи, 1 аналоговий струмовий вихід, 2 аналогові входи за напругою
• модуль додаткових реле: 3 релейні виходи
• модуль зовнішнього джерела живлення +24В
• модуль аналогових входів/виходів: 3 входи Pt11000/Ni1000, 3 аналогових виходи за напругою
• гальмівний модуль

LC-фільтри зменшення акустичного шуму двигунів, оптимізують споживання потужності, зменшують навантаження на ізоляцію .

Фільтри dU/dt дозволяють зменшити кидки напруги
(Зменшення навантаження на ізоляцію обмоток двигуна) та рекомендуються для роботи зі старими двигунами в системах з частим гальмуванням.

Покращені фільтри гармонік
