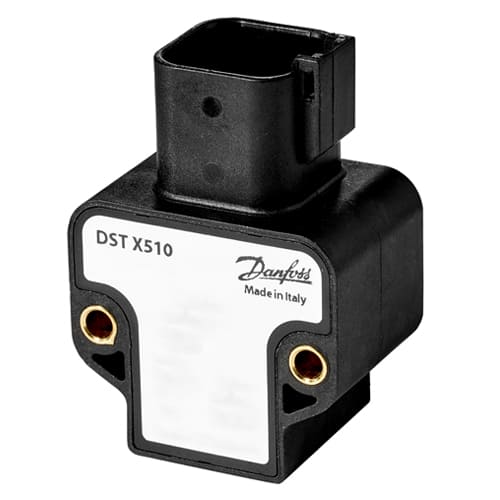

Датчик положення обертання DST X510
DST X510 — датчики кутового положення із валом призначені для використання в мобільних гідравлічних системах.
Серія Danfoss DST X510 використовує безконтактну технологію на основі ефекту Холла з діапазонами вимірювання до 360°.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
DST X510 — датчики кутового положення із валом призначені для використання в мобільних гідравлічних системах.
Серія Danfoss DST X510 використовує безконтактну технологію на основі ефекту Холла з діапазонами вимірювання до 360°.
Датчики розроблені для експлуатації в позашляхових умовах; вони стійкі до ударів і вібрацій та вирізняються високою електромагнітною сумісністю. Вони мають сертифікацію E1 для використання на дорогах загального користування та доступні з аналоговим виходом або інтерфейсами CANopen чи SAE J1939.
Доступні як одиничні, так і резервовані типи датчиків, завдяки чому весь асортимент продукції підходить для застосувань, критично важливих для безпеки.
Характеристики та переваги:
- Безконтактна технологія на основі ефекту Холла, що забезпечує майже необмежений термін служби датчика.
- Одинарні або резервовані діапазони до 360° (±180°)
- Вихідний сигнал: аналоговий, CANopen та SAE J1939
- Лінійність: < ± 0.5 FS
- Рішення: 12 bit (аналоговий); 14 bit (CANopen/SAE J1939)
- Ступінь захисту IP67 – IP69K із відповідним роз'ємом-мама (гніздовою частиною)
Технічні характеристики:
| Параметри | Значення |
| Діапазон вимірювання кута | до 360° (±180°) |
| Лінійність | ≤ ± 0.5% FS |
| Роздільна здатність і швидкість обертання | 12 або 14 bit, 120 RPM max. |
| Довговічність (хід ±75°) | 35 млн операцій |
| Вихідний сигнал | CANopen / SAE J1939, Раціометричний 10-90% від Vs, 0.5–4.5 V DC, 0–10 V DC або 4–20 мА |
| Напруга живлення | CANopen/J1939, 0.5–4.5 V DC, 4–20 мА: 9–36 V DC; 0–10 V DC: 11–36 V DC;Раціометричний 10-90% від Vs: 5 V DC |
| Споживання струму | Аналог: < 10 мА/ пер. канал (без навантаження) CANopen/J1939: < 15 мА (без навантаження) |
| MTTFd (роки) | CANopen/J1939: 336 Аналоговий: 406 (одноканальний) |
| Діапазон робочих температур | -40 – 85 °C |
| Температура теплового дрейфу | < 50 ppm/°C |
| Клас захисту корпусу IP | IP67 – IP69 (з відповідним роз’ємом) |
| Матеріал корпусу | ПБТ (полібутилентерефталат) |
| Матеріал валу | AISI 316L |
| Тип | Діапазон вимірювання кута | Напруга живлення, В | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|
| DST X510 45° (098G1009) | 45° | 5 | 098G1009 | 8712.00₴ | - + | |
| DST X510 180° (098G1000) | 180° | 5 | 098G1000 | 1.00₴ | - + | |
| DST X510 180° (098G1001) | 180° | 5 | 098G1001 | 1.00₴ | - + | |
| DST X510 180° (098G1002) | 180° | 9 - 36 | 098G1002 | 1.00₴ | - + | |
| DST X510 180° (098G1003) | 180° | 9 - 36 | 098G1003 | 1.00₴ | - + |
