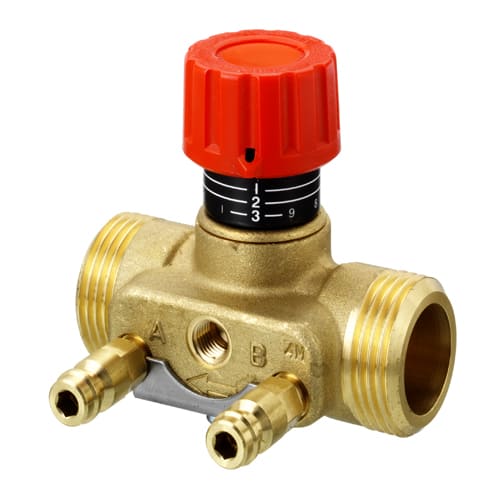

Запірний ручний клапан із попередньою настройкою ASV-І DANFOSS
Запірний ручний клапан із попередньою настройкою ASV-І із внутрішньою або зовнішньою різзю, з двома ніпелями та отвором для приєднання імпульсної трубки.
За допомогою запірно-балансувального клапана ASV-I можна перекрити потік середовища, що переміщується по трубопроводу, провести обмеження максимальної витрати теплоносія, що проходить через регульовану ділянку системи, шляхом зміни пропускної здатності клапана за рахунок обмеження ступеня його відкриття (величини підйому штока), виміряти кількість теплоносія, протікає через цю ділянку системи, і приєднати імпульсну трубку від регуляторів ASV-P, ASV-PV або ASV-PV Plus.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
Автоматичні балансувальні клапани серії ASV застосовують для підтримки постійної різниці тисків між подавальним і зворотним трубопроводами регульованих систем теплопостачання та охолодження при змінних витратах середовища в діапазоні від 0 до 100%.
Регулювання здійснюється клапаном, що встановлюється на зворотному трубопроводі, серії ASV-P, який має фіксоване налаштування 10 кПа, або клапанами зі змінним налаштуванням ASV-PV (5-25 кПа) і ASV-PV Plus (20-40 кПа).
Відбір імпульсу більшого тиску здійснюється по імпульсній трубці від клапана-партнера, що встановлюється на трубопроводі, що подає. Це запірний клапан ASV-M, або ASV-I, за допомогою якого можна обмежити максимальну витрату середовища.
З використанням регуляторів ASV відпадає необхідність у складному та тривалому гідравлічному налагодженні систем. Динамічне балансування системи у всіх режимах її роботи дозволяє підвищити комфорт в приміщеннях, що обслуговуються, і оптимізувати енергоспоживання системи.
Технічні характеристики
| Параметри | Значення |
| Номінальний діаметр DN | 15 - 50 мм |
| Максимальний робочий тиск | 16 бар |
| Випробувальний тиск | 25 бар |
| Перепад тиску на клапані | ≤ 150 кПа |
| Клас герметичності запірної функції | D |
| Температура робочого середовища | -20…120 °С |
| Температура зберігання та транспортування | -40…70 °С |
| Матеріал корпусу клапана | Латунь |
| Матеріал мембрани / кільцеве ущільнення | EPDM |
Коди клапанів 003L7641, 003L7642, 003L7643, 003L7644, 003L7645, 003L7652 зняті з виробництва
| Тип | Ду, мм | Приєднання, дюйм | Kvs, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| ASV-I DN15 (003L7646) | 15 | 3/4 | 1.6 | 003L7646 | 2808.00₴ | - + | |
| ASV-I DN20 (003L7647) | 20 | 1 | 2.5 | 003L7647 | 3180.00₴ | - + | |
| ASV-I DN25 (003L7648) | 25 | 1 1/4 | 4.0 | 003L7648 | 3804.00₴ | - + | |
| ASV-I DN32 (003L7649) | 32 | 1 1/2 | 6.3 | 003L7649 | 5592.00₴ | - + | |
| ASV-I DN40 (003L7650) | 40 | 1 3/4 | 10.0 | 003L7650 | 6612.00₴ | - + | |
| ASV-I DN50 (003L7652) | 50 | 2 1/4 | 16.0 | 003L7652 | 1.00₴ | - + |
| Тип | Ду, мм | Приєднання, дюйм | Kvs, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| ASV-I DN15 (003L7641) | 15 | 1/2 | 1.6 | 003L7641 | 1.00₴ | - + | |
| ASV-I DN20 (003L7642) | 20 | 3/4 | 2.5 | 003L7642 | 1.00₴ | - + | |
| ASV-I DN25 (003L7643) | 25 | 1 | 4.0 | 003L7643 | 1.00₴ | - + | |
| ASV-I DN32 (003L7644) | 32 | 1 1/4 | 6.3 | 003L7644 | 1.00₴ | - + | |
| ASV-I DN40 (003L7645) | 40 | 1 1/2 | 10.0 | 003L7645 | 1.00₴ | - + |
