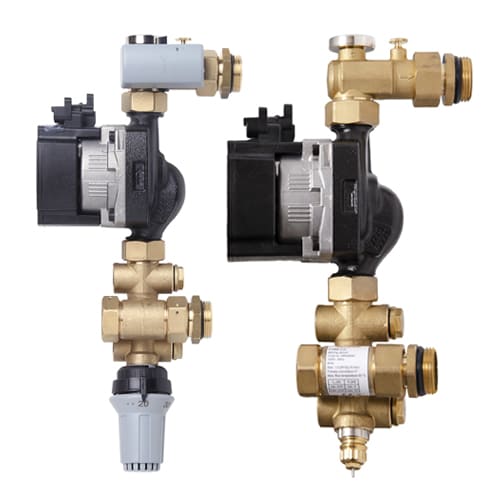

Компактні змішувальні вузли для систем підлогового опалення FHM-Cx
Компактні змішувальні вузли Danfoss використовують для регулювання витрати та температури теплоносія в системах гідравлічного підлогового опалення.
Конструкція змішувального вузла дозволяє монтувати його безпосередньо на розподільному колекторі, як з лівого, так і з правого боку, з підключенням трубопроводу первинного контуру збоку або знизу.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
Для регулювання температури теплоносія, що подають в систему підлогового опалення, використовують автоматичний пропорційний регулятор. Регулятор забезпечує підтримання на постійному рівні заданої температури теплоносія.
Термостат безпеки захищає підлогове покриття від впливу занадто високих температур. Вбудований зворотний клапан забезпечує правильний напрямок потоку. Також змішувальні вузли оснащені термостатичними елементами з поверхневими датчиками температури. У верхній частині змішувального вузла змонтовані ручний повітровідвідник та термометр.
Моделі FHM-C1 і FHM-C2 оснащені економічним насосом з регульованою частотою обертання (Grundfos UPM3).
Компактні змішувальні вузли FHM-Cx можна монтувати безпосередньо на розподільному колекторі Danfoss без використання додаткового обладнання. Засоби регулювання підлогового опалення Danfoss забезпечують відповідність усім вимогам професійної системи підлогового опалення.
Технічні характеристики
| Параметри | Значення |
| Напруга живлення | 230 В |
| Підключення подаючого та зворотного трубопроводів | 1/2" |
| Максимальний перепад тиску | 0,6 бар |
| Максимальний робочий тиск | PN 10 |
| Максимальна робоча температура | 90 °С |
| Регулятор температури води FH-TC | 18 - 52 °С |
| Термометр FHD-T | 0 - 60 °С |
| Вбудований зворотний клапан | поліоксиметилен/нержавіюча сталь |
| Корпус, сполучні деталі та інші металеві частини | Латунь/нержавіюча сталь |
| Ущільнення | EPDM |
| Вага | 3,5-4 кг (залежно від моделі) |
| Тип | Опис товару | Тип насоса Grundfos | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|
| Компактний змішувальний вузол FHM-C1 (088U0094) | FHM-C1 UPM3 15-70, з частотним перетворювачем | UPM3 | 088U0094 | 30948.00₴ | - + | |
| Компактний змішувальний вузол FHM-C2 (088U0092) | FHM-C2 UPM3 15-70, без термоелемента FTC | UPM3 | 088U0092 | 21072.00₴ | - + |
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| Термометр FHD-T (088U0029) | FHD-T Термометр, 0 - 60 °С, Ø 35 мм | 088U0029 | 1452.00₴ | - + | |
| Термостат безпеки FH-ST55 (088U0301) | FH-ST55 Термостат безпеки | 088U0301 | 8736.00₴ | - + | |
| Регулятор температури FTC (013G5081) | FTC Регулятор температури, 15 - 50 °C | 013G5081 | 2712.00₴ | - + |
- Технічний опис Компактні змішувальні вузли FHM-Cx (UA).pdf (916 КБ)
- Каталог. Гідравлічне підлогове опалення .pdf (12,7 МБ)
- Каталог. Регулювання систем підлогового опалення.pdf (12,5 МБ)
- Каталог. Система водяної теплої підлоги.pdf (5,75 МБ)
- Технічний опис Компактні змішувальні вузли FHM-Cx.pdf (3,57 МБ)
- Посібник з монтажу FHM-Cx.pdf (1,0 МБ)
- Технічний опис Компактні змішувальні вузли FHM-Cx eng.pdf (1,26 МБ)
