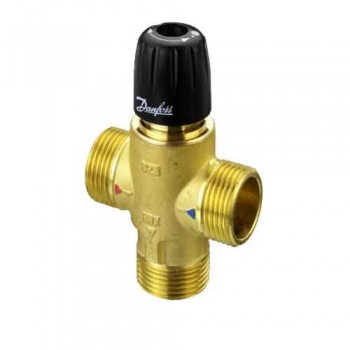

Термостатичний змішувальний клапан TVM-H
TVM-H – термостатичний змішувальний клапан прямої дії, який обмежує і підтримує на постійному рівні температуру води перед розподільним колектором системи підлогового опалення або перед водорозбірними точками системи ГВП.
Термостатичний клапан забезпечує постійну температуру змішаної води на виході з клапана.
Клапан TVM-H використовують переважно в системах опалення.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
Переваги:
- Постійна температура змішаної води на виході з клапана.
- Можливість настройки клапана на температуру в діапазоні від 30 до 70 °С.
- Спеціальна конструкція клапана з покриттям, яке запобігає відкладенню накипу.
- Доступне приладдя та запасні частини.
Стандартна конструкція
Термостатичний картридж і зворотна пружина забезпечують постійну температуру змішаної води у вихідному отворі клапана. Якщо експлуатаційні характеристики погіршаться через зношування термостатичного картриджа, то його можна легко замінити без демонтажу клапана. Це можливо завдяки спеціальній конструкції змішувального клапана.
Клапан TVM-H DN 25 (код No 003Z1127) також використовують в системах гарячого водопостачання.
Технічні характеристики
| Тип | TVM-H | |||||||||||||||||||
| Діапазон настройки | 30 - 70 °С | |||||||||||||||||||
| Заводська температурна настройка | 70 °С | |||||||||||||||||||
| Температура холодної води, що подається | 10 °С | |||||||||||||||||||
| Температура гарячої води, що подається | 70 °С | |||||||||||||||||||
| Точність підтримання температури | ± 3 °С (залежить від тиску і температури) | |||||||||||||||||||
| Максимальна робоча температура | 100 °С (максимальна температура гарячої води, що подається) | |||||||||||||||||||
| Максимальний статичний тиск | 10 бар | |||||||||||||||||||
| Максимальний динамічний тиск | 500 кПа | |||||||||||||||||||
| Максимальне співвідношення тисків між вводами холодної і гарячої води | 10:1 | |||||||||||||||||||
Код клапана 003Z1127 знятий з виробництва та замінений на код 003Z3146 (TVM-W DN 25)
| Тип | Ду, мм | Приєднання, дюйм | Kvs, м3 /год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| TVM-H DN20 (003Z1120) | 20 | 1 | 1.9 | 003Z1120 | 6216.00₴ | - + | |
| TVM-H DN25 (003Z1127) | 25 | 1 1/4 | 3.0 | 003Z1127 | 1.00₴ | - + |
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| З’єднувальна муфта із зовнішньою різьбою DN20 (003Z0233) | Фітинг для клапана DN 20 (1 шт.), тип приєднання G 3/4" | 003Z0233 | 433.20₴ | - + | |
| З’єднувальна муфта із зовнішньою різьбою DN25 (003Z0234) | Фітинг для клапана DN 25 (1 шт.), тип приєднання G 1" | 003Z0234 | 687.60₴ | - + | |
| Зворотний клапан TVM-H DN20 (003Z1130) | Зворотний клапан DN 20 (2 шт.), максимальний тиск 10 бар, максимальна температура 95 °С | 003Z1130 | 1872.00₴ | - + | |
| Зворотний клапан TVM-H DN25 (003Z1131) | Зворотний клапан DN 25 (2 шт.), максимальний тиск 10 бар, максимальна температура 95 °С | 003Z1131 | 2724.00₴ | - + |
