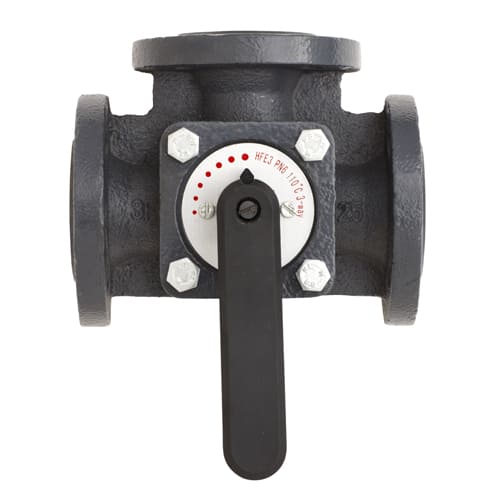

Поворотний регулювальний клапан HFE 3
Виробник:
Danfoss
В обране
Поворотні клапани HFE 3 (трьохходові) застосовуються з редукторними електроприводами AMB 162 і AMB 182. Поворотні клапани використовуються в системах, де немає необхідності у забезпеченні точних характеристик регулювання і де допустиме деяке протікання через закриті клапани.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
Поворотні клапани HFE 3 (трьохходові) застосовуються з редукторними електроприводами AMB 162 і AMB 182. Поворотні клапани використовуються в системах, де немає необхідності у забезпеченні точних характеристик регулювання і де допустиме деяке протікання через закриті клапани.
Особливості:
- Корпус із сірого чавуну.
- Найнижче значення протікання в класі.
- Індикатор положення.
- Ергономічна рукоятка для ручного керування (в комплекті).
- Може використовуватися як для змішування, так і для розділення потоків.
Технічні характеристики:
| Параметри | Значення |
| Номінальний діаметр, DN | 20 - 150 мм |
| Максимальна пропускна здатність, Kvs | 12 - 400 м3/год |
| Витратна характеристика | S-подібна |
| Значення протікання | Змішування: макс. 1,0% від kvs; розділення: макс. 0,5% від kvs |
| Номінальний тиск, РN | 6 бар |
| Mакс. робочий перепад тиску | 0.5 бар |
| Необхідний крутний момент | 5 - 15 Нм |
| Регульоване середовище | Підготовлена вода / водний розчин гліколю до 50% |
| Параметр pH | Мінімальне значення: 7, максимальне 10 |
| Температура регульованого середовища | 2 ... 110 °C |
| З’єднання | Фланці PN6 |
| Матеріал корпусу клапана, кришки | Сірий чавун EN-GJL-250(GG25) |
| Матеріал поворотної частини | Латунь, стійка до вимивання іонів цинку CuZn36Pb2As (Латунь DZR, CW602N) |
| Матеріал сальникового ущільнення | EPDM |
Детальніше
Номенклатура для замовлення
| Тип | Ду, мм | Kvs, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|
| HFE 3 DN20 (065Z0428) | 20 | 12 | 065Z0428 | 14220.00₴ | - + | |
| HFE 3 DN25 (065Z0429) | 25 | 18 | 065Z0429 | 12768.00₴ | - + | |
| HFE 3 DN32 (065Z0430) | 32 | 28 | 065Z0430 | 14040.00₴ | - + | |
| HFE 3 DN40 (065Z0431) | 40 | 44 | 065Z0431 | 15144.00₴ | - + | |
| HFE 3 DN50 (065Z0432) | 50 | 60 | 065Z0432 | 18468.00₴ | - + | |
| HFE 3 DN65 (065Z0433) | 65 | 90 | 065Z0433 | 21768.00₴ | - + | |
| HFE 3 DN80 (065Z0434) | 80 | 150 | 065Z0434 | 33336.00₴ | - + | |
| HFE 3 DN100 (065Z0435) | 100 | 225 | 065Z0435 | 42624.00₴ | - + | |
| HFE 3 DN125 (065Z0436) | 125 | 280 | 065Z0436 | 63984.00₴ | - + | |
| HFE 3 DN150 (065Z0437) | 150 | 400 | 065Z0437 | 88392.00₴ | - + |
Аксесуари
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| Монтажний комплект для встановлення електроприводів AMB (082H0255) | Монтажний комплект для встановлення електроприводів AMB 162, 182 для клапанів Danfoss HRB, HRE, HFE | 082H0255 | 3924.00₴ | - + |
Номенклатура для замовлення Електроприводи
| Тип | Напруга живлення, В | Споживана потужність, Вт | Керування сигналом | Час оберту на 90°, с | Момент оберту, Нм | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|---|---|
| AMB 162 24 V (082H0210) | 24 | 2.5 | 3-позиційним | 15 | 5 | 082H0210 | 10128.00₴ | - + | |
| AMB 162 24 V (082H0211) | 24 | 2.5 | 3-позиційним | 30 | 5 | 082H0211 | 10128.00₴ | - + | |
| AMB 162 24 V (082H0212) | 24 | 2.5 | 3-позиційним | 60 | 5 | 082H0212 | 10128.00₴ | - + | |
| AMB 162 24 V (082H0213) | 24 | 2.5 | 3-позиційним | 120 | 5 | 082H0213 | 10128.00₴ | - + | |
| AMB 162 24 V (082H0214) | 24 | 2.5 | 3-позиційним | 480 | 5 | 082H0214 | 10128.00₴ | - + | |
| AMB 162 24 V (082H0215) | 24 | 2.5 | 3-позиційним | 15 | 5 | 082H0215 | 11112.00₴ | - + | |
| AMB 162 24 V (082H0216) | 24 | 2.5 | 3-позиційним | 30 | 5 | 082H0216 | 11112.00₴ | - + | |
| AMB 162 24 V (082H0218) | 24 | 2.5 | 3-позиційним | 120 | 5 | 082H0218 | 11112.00₴ | - + | |
| AMB 162 230 V (082H0220) | 230 | 2.5 | 3-позиційним | 15 | 5 | 082H0220 | 10128.00₴ | - + | |
| AMB 162 230 V (082H0221) | 230 | 2.5 | 3-позиційним | 30 | 5 | 082H0221 | 10128.00₴ | - + | |
| AMB 162 230 V (082H0222) | 230 | 2.5 | 3-позиційним | 60 | 5 | 082H0222 | 10128.00₴ | - + | |
| AMB 162 230 V (082H0223) | 230 | 2.5 | 3-позиційним | 120 | 5 | 082H0223 | 10128.00₴ | - + | |
| AMB 162 230 V (082H0224) | 230 | 2.5 | 3-позиційним | 480 | 5 | 082H0224 | 10128.00₴ | - + | |
| AMB 162 230 V (082H0225) | 230 | 2.5 | 3-позиційним | 15 | 5 | 082H0225 | 11112.00₴ | - + | |
| AMB 162 230 V (082H0226) | 230 | 2.5 | 3-позиційним | 30 | 5 | 082H0226 | 11112.00₴ | - + | |
| AMB 162 230 V (082H0227) | 230 | 2.5 | 3-позиційним | 60 | 5 | 082H0227 | 11112.00₴ | - + | |
| AMB 162 230 V (082H0228) | 230 | 2.5 | 3-позиційним | 120 | 5 | 082H0228 | 11112.00₴ | - + | |
| AMB 162 230 V (082H0229) | 230 | 2.5 | 3-позиційним | 480 | 5 | 082H0229 | 11112.00₴ | - + | |
| AMB 162 24 V (082H0230) | 24 | 2.5 | аналоговим | 60/90/120 | 5 | 082H0230 | 14484.00₴ | - + | |
| AMB 182 24 V (082H0231) | 24 | 3.5 | 3-позиційним | 60 | 10 | 082H0231 | 20688.00₴ | - + | |
| AMB 182 24 V (082H0233) | 24 | 3.5 | 3-позиційним | 60 | 15 | 082H0233 | 20388.00₴ | - + | |
| AMB 182 24 V (082H0234) | 24 | 3.5 | 3-позиційним | 240 | 15 | 082H0234 | 20688.00₴ | - + | |
| AMB 182 24 V (082H0235) | 24 | 3.5 | 3-позиційним | 60 | 15 | 082H0235 | 22428.00₴ | - + | |
| AMB 182 24 V (082H0236) | 24 | 3.5 | 3-позиційним | 240 | 15 | 082H0236 | 22428.00₴ | - + | |
| AMB 182 230 V (082H0232) | 230 | 3.5 | 3-позиційним | 60 | 10 | 082H0232 | 20388.00₴ | - + | |
| AMB 182 230 V (082H0237) | 230 | 3.5 | 3-позиційним | 60 | 15 | 082H0237 | 20388.00₴ | - + | |
| AMB 182 230 V (082H0238) | 230 | 3.5 | 3-позиційним | 240 | 15 | 082H0238 | 20388.00₴ | - + | |
| AMB 182 230 V (082H0239) | 230 | 3.5 | 3-позиційним | 60 | 15 | 082H0239 | 22428.00₴ | - + | |
| AMB 182 230 V (082H0240) | 230 | 3.5 | 3-позиційним | 240 | 15 | 082H0240 | 22428.00₴ | - + | |
| AMB 182 24 V (082H0241) | 24 | 3.5 | аналоговим | 60/90/120 | 15 | 082H0241 | 23832.00₴ | - + |
