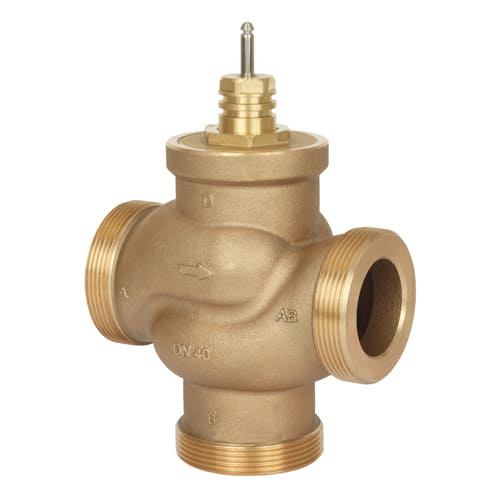

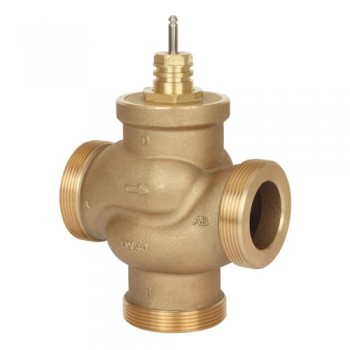

Сідельний регулювальний клапан VRB 3
Регулюючі клапани VRB3 призначені для застосування переважно в системах тепло- та холодопостачання будівель. В якості регульованого середовища може бути використаний 50% водний розчин гліколю.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
Регулюючі клапани VRB3 призначені для застосування переважно в системах тепло- та холодопостачання будівель. В якості регульованого середовища може бути використаний 50% водний розчин гліколю.
Особливості:
- 100 % герметичне ущільнення затвору з EPDM (тільки хід А-АВ).
- Логарифмічна витратна характеристика.
- Клапани DN 40, 50 мм мають сідло з розвантаженням по тиску.
- Без електроприводу, штоки клапанів можуть знаходитись у будь-якому положенні.
- Коли шток рухається донизу – хід А-АВ клапанів відкривається, та навпаки.
- Діапазон регулювання: 100:1.
Основні характеристики:
- умовний прохід: Ду = 15–50 мм
- умовний тиск: Ру = 16 бар
- регульоване середовище: вода або 50% водний розчин гліколю;
- температура регульованого середовища: 2 (-10*) – 130 °С
- пропускна спроможність: Kvs = 0,63–40 м3/ч
- приєднання до трубопроводу: різьбове – зовнішня і внутрішня різьба
- Хід штока - 15 мм
*При температурі від -10 до 2 ° С необхідно використовувати з підігрівачем штока.
Технічні характеристики:
| Номінальний діаметр, DN | 15 | 20 | 25 | 32 | 40 | 50 | |||||
| Пропускна здатність Kvs, м3/ч | 0,63 | 1,0 | 1,6 | 2,5 | 4,0 | 6,3 | 10 | 16 | 25 | 40 | |
| Хід штока, мм | 10 | 15 | |||||||||
| Динамічний діапазон регулювання | 30:1 | 50:1 | 100:1 | ||||||||
| Характеристика регулювання | Логарифмічна (для проходу А–АВ); лінійна (для проходу В–АВ) | ||||||||||
| Коефіцієнт початку кавітації Z | 0,4 | ||||||||||
| Макс. перепад тисків на клапані що долається приводом ΔРкл., бар | на зміщення – 4 | ||||||||||
| на розділення – 1 | |||||||||||
| Протікання через закритий клапан, % от Kvs | 0 – клапан герметичний (для проходу А–АВ) 1,0 (для проходу В–АВ) | ||||||||||
| Робоче середовище | Вода або 50% водний розчин гліколю | ||||||||||
| pH середовища | від 7 до 10 | ||||||||||
| Температура регульованого середовища Т, °С | 2(-101)) –130 | ||||||||||
|
| |||||||||||
| Матеріал |
| ||||||||||
| Корпус | Червона бронза CuSn5Zn5Pb5 (Rg5) | ||||||||||
| Шток | Нержавіюча сталь | ||||||||||
| Золотник | Бронза | ||||||||||
| Ущільнення сальника | EPDM | ||||||||||
1) При температурі регульованого середовища від -10 до 2 °С необхідно використовувати підігрівник штока.
| Тип | Ду, мм | Приєднання, дюйм | Kvs, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| VRB 3 DN15 (065Z0151) | 15 | 1 | 0.63 | 065Z0151 | 11292.00₴ | - + | |
| VRB 3 DN15 (065Z0152) | 15 | 1 | 1.0 | 065Z0152 | 11292.00₴ | - + | |
| VRB 3 DN15 (065Z0153) | 15 | 1 | 1.6 | 065Z0153 | 11292.00₴ | - + | |
| VRB 3 DN15 (065Z0154) | 15 | 1 | 2.5 | 065Z0154 | 11292.00₴ | - + | |
| VRB 3 DN15 (065Z0155) | 15 | 1 | 4.0 | 065Z0155 | 11292.00₴ | - + | |
| VRB 3 DN20 (065Z0156) | 20 | 1 1/4 | 6.3 | 065Z0156 | 12780.00₴ | - + | |
| VRB 3 DN25 (065Z0157) | 25 | 1 1/2 | 10 | 065Z0157 | 14556.00₴ | - + | |
| VRB 3 DN32 (065Z0158) | 32 | 2 | 16 | 065Z0158 | 17976.00₴ | - + | |
| VRB 3 DN40 (065Z0159) | 40 | 2 1/4 | 25 | 065Z0159 | 25548.00₴ | - + | |
| VRB 3 DN50 (065Z0160) | 50 | 2 3/4 | 40 | 065Z0160 | 33960.00₴ | - + |
| Тип | Ду, мм | Приєднання, дюйм | Kvs, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| VRB 3 DN15 (065Z0211) | 15 | 1/2 | 0.63 | 065Z0211 | 11292.00₴ | - + | |
| VRB 3 DN15 (065Z0212) | 15 | 1/2 | 1.0 | 065Z0212 | 11292.00₴ | - + | |
| VRB 3 DN15 (065Z0213) | 15 | 1/2 | 1.6 | 065Z0213 | 11292.00₴ | - + | |
| VRB 3 DN15 (065Z0214) | 15 | 1/2 | 2.5 | 065Z0214 | 11292.00₴ | - + | |
| VRB 3 DN15 (065Z0215) | 15 | 1/2 | 4.0 | 065Z0215 | 11292.00₴ | - + | |
| VRB 3 DN20 (065Z0216) | 20 | 3/4 | 6.3 | 065Z0216 | 12780.00₴ | - + | |
| VRB 3 DN25 (065Z0217) | 25 | 1 | 10 | 065Z0217 | 14556.00₴ | - + | |
| VRB 3 DN32 (065Z0218) | 32 | 1 1/4 | 16 | 065Z0218 | 17976.00₴ | - + | |
| VRB 3 DN40 (065Z0219) | 40 | 1 1/2 | 25 | 065Z0219 | 25548.00₴ | - + | |
| VRB 3 DN50 (065Z0220) | 50 | 2 | 40 | 065Z0220 | 33960.00₴ | - + |
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| Фітинг різьбовий DN15 (065Z0291) | Фітинг різьбовий з ущільненням DN15, 1/2", внутрішня різьба | 065Z0291 | 549.60₴ | - + | |
| Фітинг різьбовий DN20 (065Z0292) | Фітинг різьбовий з ущільненням DN20, 3/4", внутрішня різьба | 065Z0292 | 736.80₴ | - + | |
| Фітинг різьбовий DN25 (065Z0293) | Фітинг різьбовий з ущільненням DN25, 1", внутрішня різьба | 065Z0293 | 907.20₴ | - + | |
| Фітинг різьбовий DN32 (065Z0294) | Фітинг різьбовий з ущільненням DN32, 1 1/4", внутрішня різьба | 065Z0294 | 1149.60₴ | - + | |
| Фітинг різьбовий DN40 (065Z0295) | Фітинг різьбовий з ущільненням DN40, 1 1/2", внутрішня різьба | 065Z0295 | 1212.00₴ | - + | |
| Фітинг різьбовий DN50 (065Z0296) | Фітинг різьбовий з ущільненням DN50, 2", внутрішня різьба | 065Z0296 | 2244.00₴ | - + | |
| Підігрівник штоку DN15-80 (065Z0315) | Підігрівник штоку для регулювальних клапанів VRB 2, VRB 3, VRG 2, VRG 3, VL 2, VL 3, VF 2, VF 3, DN15-80, 24 В, для електроприводів AMV(E) 435, AME 445, AMV(E) 438 SU, AMV(E) 25, AMV(E) 35, AMV(E) 335, AMV(E) 56 | 065Z0315 | 12660.00₴ | - + |
| Тип | Напруга живлення, В | Споживана потужність, Вт | Керування сигналом | Швидкість переміщення штока, с/мм | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|---|
| AME 435 24 V (082H0161) | 24 | 4.5 | аналоговим / 3-позиційним | 7.5 або 15 | 082H0161 | 20964.00₴ | - + | |
| AMV 435 24 V (082H0162) | 24 | 2.0 | 3-позиційним | 7.5 або 15 | 082H0162 | 18288.00₴ | - + | |
| AMV 435 230 V (082H0163) | 230 | 2.0 | 3-позиційним | 7.5 або 15 | 082H0163 | 18288.00₴ | - + |
