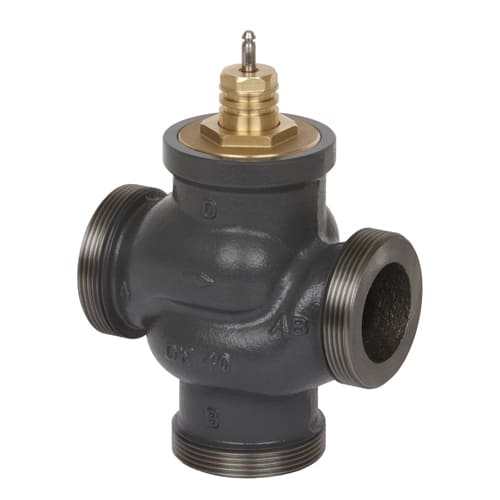

Сідельний регулювальний клапан VRG 3
VRG 3 - 3-ходовий сідельний клапан з логарифмічною характеристикою регулювання. Це обладнання з оптимальним співвідношенням ціни-якості, призначене для застосування в системах тепло та холодопостачання.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
Сідельні регулювальні клапани трьохходові VRG 3 застосовуються з редукторними електричними приводами типу AMV435, що керуються імпульсним сигналом та типу AME435, які можуть використовуватися збудь-яким різновидом аналогового керуючого сигналу (0(2)…10 В чи 0(4)…20 мА) для регулювання витрати тепло- / холодоносія в системах опалення та охолодження відповідно.
Особливості:
- 100 % герметичне ущільнення затвору з EPDM (тільки хід А-АВ).
- Логарифмічна витратна характеристика.
- Клапани DN 40, 50 мм мають сідло з розвантаженням по тиску.
- Без електроприводу, штоки клапанів можуть знаходитись у будь-якому положенні.
- Коли шток рухається донизу – хід А-АВ клапанів відкривається, та навпаки.
- Діапазон регулювання: 100:1.
Основні характеристики:
- умовний прохід: Ду = 15–50 мм
- умовний тиск: Ру = 16 бар
- регульоване середовище: вода або 50% водний розчин гліколю
- температура регульованого середовища: 2 (-10*) –130 °С
- пропускна спроможність: Kvs = 0,63–40 м3/ч
- комбінуються з приводами: AMV(E) 435, AME 445 і AMV(E) 438SU
* При температурі від -10 до 2 °С необхідно використовувати з підігрівачем штока.
Технічні характеристики:
| Умовний прохід Ду, мм | 15 | 20 | 25 | 32 | 40 | 50 | ||||
| Пропускна спроможність Kvs, м3/ч | 0,63 | 1,0 | 1,6 | 2,5 | 4,0 | 6,3 | 10 | 16 | 25 | 40 |
| Хід штока, мм | 10 | 15 | ||||||||
| Динамічний діапазон регулювання | 30 : 1 | 50 : 1 | 100 : 1 | |||||||
| Характеристика регулювання | Логарифмічна (для проходу А–АВ); лінійна (для проходу В–АВ) | |||||||||
| Коефіцієнт початку кавітації Z | 0,4 | |||||||||
| Протікання через закритий клапан, % від Kvs | 0 – клапан герметичний (для проходу А–АВ) 1,0 (для проходу В–АВ) | |||||||||
| Умовний тиск Ру, бар | 16 | |||||||||
| Макс. перепад тисків на клапані, що долається приводом ΔРкл., бар | на зміщення – 4 | |||||||||
| на розділення – 1 | ||||||||||
| Робоче середовище | Вода або 50% водний розчин гліколю | |||||||||
| рН середовища | від 7 до 10 | |||||||||
| Температура регульованого середовища Т, °С | 2(-101))–130 | |||||||||
| Приєднання | Зовнішня різьба | |||||||||
1) При температурі регульованого середовища від -10 до 2 °С необхідно використовувати підігрівник штока.
| Матеріал | |
| Корпус | Сірий чавун (GG-25) |
| Шток | Нержавіюча сталь |
| Золотник | Бронза |
| Ущільнення сальника | EPDM |
| Тип | Ду, мм | Приєднання, дюйм | Kvs, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| VRG 3 DN15 (065Z0111) | 15 | 1 | 0.63 | 065Z0111 | 9144.00₴ | - + | |
| VRG 3 DN15 (065Z0112) | 15 | 1 | 1 | 065Z0112 | 9144.00₴ | - + | |
| VRG 3 DN15 (065Z0113) | 15 | 1 | 1.6 | 065Z0113 | 9144.00₴ | - + | |
| VRG 3 DN15 (065Z0114) | 15 | 1 | 2.5 | 065Z0114 | 9144.00₴ | - + | |
| VRG 3 DN15 (065Z0115) | 15 | 1 | 4 | 065Z0115 | 9144.00₴ | - + | |
| VRG 3 DN20 (065Z0116) | 20 | 1 1/4 | 6.3 | 065Z0116 | 10572.00₴ | - + | |
| VRG 3 DN25 (065Z0117) | 25 | 1 1/2 | 10 | 065Z0117 | 12024.00₴ | - + | |
| VRG 3 DN32 (065Z0118) | 32 | 2 | 16 | 065Z0118 | 14868.00₴ | - + | |
| VRG 3 DN40 (065Z0119) | 40 | 2 1/4 | 25 | 065Z0119 | 21120.00₴ | - + | |
| VRG 3 DN50 (065Z0120) | 50 | 2 3/4 | 40 | 065Z0120 | 27564.00₴ | - + |
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| Фітинг різьбовий DN15 (065Z0291) | Фітинг різьбовий з ущільненням DN15, 1/2", внутрішня різьба | 065Z0291 | 481.20₴ | - + | |
| Фітинг різьбовий DN20 (065Z0292) | Фітинг різьбовий з ущільненням DN20, 3/4", внутрішня різьба | 065Z0292 | 645.60₴ | - + | |
| Фітинг різьбовий DN25 (065Z0293) | Фітинг різьбовий з ущільненням DN25, 1", внутрішня різьба | 065Z0293 | 795.60₴ | - + | |
| Фітинг різьбовий DN32 (065Z0294) | Фітинг різьбовий з ущільненням DN32, 1 1/4", внутрішня різьба | 065Z0294 | 1008.00₴ | - + | |
| Фітинг різьбовий DN40 (065Z0295) | Фітинг різьбовий з ущільненням DN40, 1 1/2", внутрішня різьба | 065Z0295 | 1057.20₴ | - + | |
| Фітинг різьбовий DN50 (065Z0296) | Фітинг різьбовий з ущільненням DN50, 2", внутрішня різьба | 065Z0296 | 1968.00₴ | - + | |
| Підігрівник штоку DN15-80 (065Z0315) | Підігрівник штоку для регулювальних клапанів VRB 2, VRB 3, VRG 2, VRG 3, VL 2, VL 3, VF 2, VF 3, DN15-80, 24 В, для електроприводів AMV(E) 435, AME 445, AMV(E) 438 SU, AMV(E) 25, AMV(E) 35, AMV(E) 335, AMV(E) 56 | 065Z0315 | 11100.00₴ | - + |
| Тип | Напруга живлення, В | Споживана потужність, Вт | Керування сигналом | Швидкість переміщення штока, с/мм | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|---|
| AME 435 24 V (082H0161) | 24 | 4.5 | аналоговим / 3-позиційним | 7.5 або 15 | 082H0161 | 18384.00₴ | - + | |
| AMV 435 24 V (082H0162) | 24 | 2.0 | 3-позиційним | 7.5 або 15 | 082H0162 | 16032.00₴ | - + | |
| AMV 435 230 V (082H0163) | 230 | 2.0 | 3-позиційним | 7.5 або 15 | 082H0163 | 16032.00₴ | - + |
