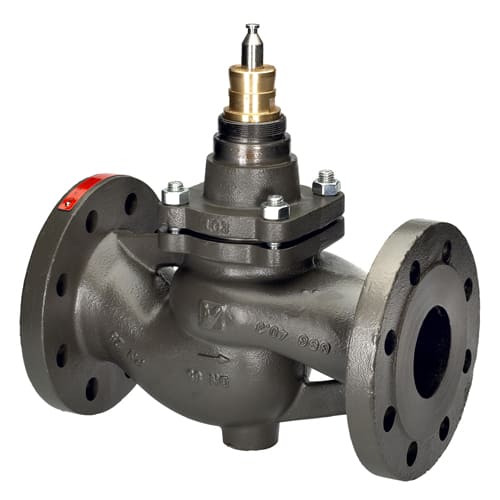

Сідельний регулювальний клапан VFS 2
VFS 2 – 2-х ходові, фланцеві, сідельні регулюючі клапани з логарифмічною характеристикою регулювання призначені переважно для застосування при високих температурах та тиску регульованого середовища (водяної пари або підготовленої води) разом з редукторними електричними приводами типу AMV(E)25, AMV(E)35, AMV(E)85, AMV(E)86, AMV(E)65x.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
Сідельні регулювальні клапани VFS2 із логарифмічною витратною характеристикою застосовуються в основному для регулювання витрати теплоносія в системах централізованого теплопостачання (теплові мережі, теплові пункти, тощо), а також в системах паропостачання з температурою пари до +200 °С. Крім того, вони також можуть бути застосовані в системах централізованого холодопостачання для регулювання витрати холодоносія температурою від -10 °С.
Регулювальні клапани VFS2 працюють разом із такими редукторними електроприводами як:
- для клапанів DN 15…50 мм - AMV25, AMV35 та AME25, AME35;
- для клапанів DN 65…100 мм - AMV85, AMV86 AMV655, AMV658SD, AMV658SU та AME85, AME86, AME655, AME658SD, AME658SU.
Електроприводи типу AMV25, AMV35, AMV85, AMV86, AMV655, AMV658SD, AMV658SU керуються імпульсним сигналом, а електроприводи AME25, AME35, AME85, AME86, можуть використовуватися з будь-яким різновидом аналогового керуючого сигналу (0(2)…10 В чи 0(4)…20 мА).
В свою чергу, електроприводи AME655, AME658SD, AME658SU можуть використовуватися взагалі із будь-яким типом керуючого сигналу, як із імпульсним, так і з аналоговим.
Особливості:
- Логарифмічна витратна характеристика.
- Клапани без розвантаження по тиску.
- Без електроприводу, штоки клапанів можуть знаходитись у будь-якому положенні.
- Коли шток рухається донизу – клапан закривається, та навпаки.
- Діапазон регулювання: до 100:1.
Основні характеристики:
- умовний тиск: Ру = 25 бар;
- регульоване середовище: водяна пара;
- макс. температура регульованого середовища: Тмакс. = 200 °С.
- тип приєднання: фланцеве;
- характеристика регулювання: логарифмічна;
- комбінується з електричними редукторними приводами AMV(E) 25(SU, SD), 35, 85, 86, AME 655, 658 SD, SU.
Технічні характеристики:
| Характеристики | Значення |
| Номінальний діаметр DN, мм | 15 - 100 |
| Пропускна здатність клапану Kvs, м3/год | 0,4 - 145 |
| Хід штоку, мм | 15 (DN15-50); 40 (DN65-100) |
| Фактор кавітації Z, мм | 0,3 - 0,5 |
| Умовний тиск Ру, бар | 25 |
| Макс. температура регульованого середовища Т, °С | 200 |
| Динамічний діапазон регулювання | 30:1 — для Kvs = 0,63 м3/ч, 50:1 — для Kvs = 1,0–4,0 м3/ч, 100:1 — для Ду = 20–100 мм |
| Характеристика регулювання | Логарифмічна |
| Протікання через закритий клапан, % від Kvs | ≤ 0,05 |
| Регульоване середовище | Водяна пара (при ΔРкл. = 6 бар) |
| Стандарт фланця | ISO 7005-2 |
|
|
|
| Корпус та кришка | Високоміцний чавун EN-GJS-400-18-LT (GGG 40.3) |
| Сідло, золотник та шток | Нержавіюча сталь (Ду = 65, 80 і 100 мм — золотник з чавуну з кільцем із нержавіючої сталі) |
| Ущільнення сальника | Кільця з PTFE |
| Тип | Ду, мм | Kvs, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|
| VFS 2 DN15 (065B1510) | 15 | 0.4 | 065B1510 | 18972.00₴ | - + | |
| VFS 2 DN15 (065B1511) | 15 | 0.63 | 065B1511 | 18972.00₴ | - + | |
| VFS 2 DN15 (065B1512) | 15 | 1.0 | 065B1512 | 20028.00₴ | - + | |
| VFS 2 DN15 (065B1513) | 15 | 1.6 | 065B1513 | 20028.00₴ | - + | |
| VFS 2 DN15 (065B1514) | 15 | 2.5 | 065B1514 | 20028.00₴ | - + | |
| VFS 2 DN15 (065B1515) | 15 | 4.0 | 065B1515 | 20028.00₴ | - + | |
| VFS 2 DN20 (065B1520) | 20 | 6.3 | 065B1520 | 22284.00₴ | - + | |
| VFS 2 DN25 (065B1525) | 25 | 10 | 065B1525 | 22824.00₴ | - + | |
| VFS 2 DN32 (065B1532) | 32 | 16 | 065B1532 | 27996.00₴ | - + | |
| VFS 2 DN40 (065B1540) | 40 | 25 | 065B1540 | 32520.00₴ | - + | |
| VFS 2 DN50 (065B1550) | 50 | 40 | 065B1550 | 36084.00₴ | - + | |
| VFS 2 DN65 (065B3365) | 65 | 63 | 065B3365 | 74172.00₴ | - + | |
| VFS 2 DN80 (065B3380) | 80 | 100 | 065B3380 | 87696.00₴ | - + | |
| VFS 2 DN100 (065B3400) | 100 | 145 | 065B3400 | 122388.00₴ | - + |
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| Підігрівник штоку DN65-300 (065Z7021) | Підігрівник штоку для регулювальних клапанів VFM 2, VFS 2, VF 2, VF 3, DN65-300, 24 В, для електроприводів AMV(E) 85, AMV(E) 86, AME 855, AME 685 | 065Z7021 | 22116.00₴ | - + | |
| Подовжувач штоку DN15-50 (065Z7548) | Подовжувач штоку для регулювальних клапанів VFS 2, DN15-50, для електроприводів AMV(E) 25, AMV(E) 35 | 065Z7548 | 8232.00₴ | - + |
| Тип | Напруга живлення, В | Споживана потужність, Вт | Керування сигналом | Швидкість переміщення штока, с/мм | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|---|
| AME 25 24 V (082G3025) | 24 | 4 | аналоговим / 3-позиційним | 11 | 082G3025 | 47628.00₴ | - + | |
| AMV 25 24 V (082G3023) | 24 | 2 | 3-позиційним | 11 | 082G3023 | 40524.00₴ | - + | |
| AMV 25 230 V (082G3024) | 230 | 2 | 3-позиційним | 11 | 082G3024 | 40524.00₴ | - + | |
| AME 35 24 V (082G3022) | 24 | 9 | аналоговим / 3-позиційним | 3 | 082G3022 | 67620.00₴ | - + | |
| AMV 35 24 V (082G3020) | 24 | 7 | 3-позиційним | 3 | 082G3020 | 43128.00₴ | - + | |
| AMV 35 230 V (082G3021) | 230 | 7 | 3-позиційним | 3 | 082G3021 | 43128.00₴ | - + | |
| AME 85 24 V (082G1452) | 24 | 12.5 | аналоговим / 3-позиційним | 8 | 082G1452 | 78576.00₴ | - + | |
| AMV 85 24 V (082G1450) | 24 | 10.5 | 3-позиційним | 8 | 082G1450 | 75120.00₴ | - + | |
| AMV 85 230 V (082G1451) | 230 | 10.5 | 3-позиційним | 8 | 082G1451 | 78276.00₴ | - + | |
| AME 86 24 V (082G1462) | 24 | 25 | аналоговим / 3-позиційним | 3 | 082G1462 | 78576.00₴ | - + | |
| AMV 86 24 V (082G1460) | 24 | 24 | 3-позиційним | 3 | 082G1460 | 75120.00₴ | - + | |
| AMV 86 230 V (082G1461) | 230 | 23 | 3-позиційним | 3 | 082G1461 | 78276.00₴ | - + | |
| AME 655 24 V (082G3442) | 24 | 14.4 | аналоговим / 3-позиційним | 2 | 082G3442 | 85992.00₴ | - + | |
| AME 655 230 V (082G3443) | 230 | 16.1 | аналоговим / 3-позиційним | 2 | 082G3443 | 85992.00₴ | - + | |
| AMV 655 24 V (082G3440) | 24 | 14.4 | 3-позиційним | 3 | 082G3440 | 78192.00₴ | - + | |
| AMV 655 230 V (082G3441) | 230 | 16.1 | 3-позиційним | 3 | 082G3441 | 1.00₴ | - + | |
| AME 658 SD 24 V (082G3448) | 24 | 19.2 | аналоговим / 3-позиційним | 4 | 082G3448 | 100080.00₴ | - + | |
| AME 658 SD 230 V (082G3449) | 230 | 35.7 | аналоговим / 3-позиційним | 4 | 082G3449 | 100080.00₴ | - + | |
| AMV 658 SD 24 V (082G3444) | 24 | 19.2 | 3-позиційним | 4 | 082G3444 | 89592.00₴ | - + |
