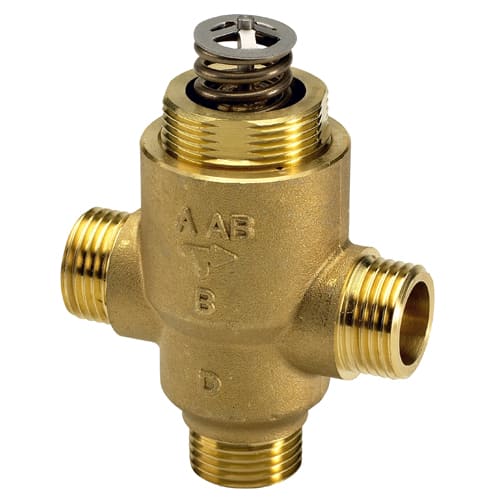

Сідельний регулювальний клапан VZ 3
VZ3 - 3-ходові, різьбові (з зовнішньою різьбою) сідельні регулюючі клапани з логарифмічною витратною характеристикою, які застосовуються для регулювання витрати тепло-/холодоносія через фанкойли або невеликі теплообмінники систем опалення та охолодження. Клапани застосовуються у поєднанні з електричними приводами AMV(E) 130, AMV(E) 140, AMV(E) 130H, AMV(E) 140H, або AMI 140.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
VZ3 - 3-ходові, різьбові (з зовнішньою різьбою) сідельні регулюючі клапани з логарифмічною витратною характеристикою, які застосовуються для регулювання витрати тепло-/холодоносія через фанкойли або невеликі теплообмінники систем опалення та охолодження. Клапани застосовуються у поєднанні з електричними приводами AMV(E) 130, AMV(E) 140, AMV(E) 130H, AMV(E) 140H, або AMI 140.
Особливості:
- Для керування регулюючими клапанами VZ застосовуються наступні електроприводи: AME(V) 130; AME(V) 140; AME(V) 130H; AME(V) 140H; AMI 140.
- Пружне ущільнення затвора забезпечує герметичність.
- Характеристика регулювання: логарифмічна.
- Клапани забезпечені пластиковим ковпачком для ручного керування.
- Зменшена пропускна спроможність порта «В».
Основні характеристики:
- Номінальний діаметр: DN 15, 20 мм.
- Пропускна спроможність: kvs = 0,25...4 м3/ч.
- Номінальний тиск, PN: 16 бар.
- Максимальний перепад тиску на клапані: 3,5 бар для клапанів DN 15; 2,5 бар для клапанів DN 20.
- Регульоване середовище: вода/водогліколева суміш з концентрацією гліколю до 50 %.
- Температура регульованого середовища: 2...120 °С.
- З'єднання: зовнішня різьба.
- Хід штока: 5,5 мм
Технічні характеристики:
| Параметри | Значення |
| Номінальний діаметр, DN | 15 - 20 мм |
| Пропускна спроможність, Kvs | 0.25 - 4.0 м3/год |
| Хід штока | 5.5 мм |
| Діапазон регулювання | мін. 50:1 |
| Характеристика регулювання | Логарифмічна |
| Величина протікання | Хід A-AB: ≤ 0.05 % від Kvs; Хід В-AB: ≤ 1.0 % від Kvs |
| Номінальний тиск, PN | 16 бар |
| Максимальний перепад тиску | 2.5 (DN 20) - 3.5 (DN 15) бар |
| Регульоване середовище | Вода/водногліколева суміш з концентрацією гліколю до 50% |
| Температура регульованого середовища | 2…120 °C |
| З'єднання | Зовнішня різьба |
| Матеріал корпусу, сідла та конуса | Неоцинкована латунь CuZn36Pb2As |
| Матеріал штока | Нержавіюча сталь |
| Матеріал сальника | EPDM |
| Тип | Ду, мм | Kvs, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|
| VZ 3 DN15 (065Z5410) | 15 | 0.25 | 065Z5410 | 5880.00₴ | - + | |
| VZ 3 DN15 (065Z5411) | 15 | 0.4 | 065Z5411 | 5880.00₴ | - + | |
| VZ 3 DN15 (065Z5412) | 15 | 0.63 | 065Z5412 | 5880.00₴ | - + | |
| VZ 3 DN15 (065Z5413) | 15 | 1 | 065Z5413 | 5880.00₴ | - + | |
| VZ 3 DN15 (065Z5414) | 15 | 1.6 | 065Z5414 | 5880.00₴ | - + | |
| VZ 3 DN15 (065Z5415) | 15 | 2.5 | 065Z5415 | 5880.00₴ | - + | |
| VZ 3 DN20 (065Z5420) | 20 | 2.5 | 065Z5420 | 6636.00₴ | - + | |
| VZ 3 DN20 (065Z5421) | 20 | 4 | 065Z5421 | 6636.00₴ | - + |
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| Комплект з’єднувальних фітингів різьбові DN15 (065Z7015) | Комплект з 2-ох фітингів з ущільненням, DN 15, конічна зовнішня різьба, 3/8", для клапанів VZ, VZL | 065Z7015 | 712.80₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN15 (003H6902) | Комплект з 2-ох фітингів з ущільненням, DN 15, конічна зовнішня різьба, 1/2" - 3/4" | 003H6902 | 1136.40₴ | - + | |
| Комплект з’єднувальних фітингів під пайку DN20 (065Z7017) | Комплект з 2-ох фітингів з ущільненням, DN 20, під пайку, діаметр труби 15 мм, для клапанів VZ, VZL | 065Z7017 | 1087.20₴ | - + |
| Тип | Напруга живлення, В | Споживана потужність, Вт | Керування сигналом | Швидкість переміщення штока, с/мм | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|---|
| AMI 140 (082H8048) | 24 | 1 | УВІМК./ВИМК. | 12 | 082H8048 | 9912.00₴ | - + | |
| AMI 140 (082H8049) | 230 | 8 | УВІМК./ВИМК. | 12 | 082H8049 | 9912.00₴ | - + | |
| AME 130 24 V (082H8044) | 24 | 1.3 | аналоговим | 24 | 082H8044 | 10812.00₴ | - + | |
| AMV 130 24 V (082H8036) | 24 | 1 | 3-позиційним | 24 | 082H8036 | 8640.00₴ | - + | |
| AMV 130 230 V (082H8037) | 230 | 8 | 3-позиційним | 24 | 082H8037 | 8640.00₴ | - + | |
| AME 140 24 V (082H8045) | 24 | 1.3 | аналоговим | 12 | 082H8045 | 10812.00₴ | - + | |
| AMV 140 24 V (082H8038) | 24 | 1 | 3-позиційним | 12 | 082H8038 | 8640.00₴ | - + | |
| AMV 140 230 V (082H8039) | 230 | 8 | 3-позиційним | 12 | 082H8039 | 8640.00₴ | - + | |
| AME 130H 24 V (082H8046) | 24 | 1.3 | аналоговим | 24 | 082H8046 | 21288.00₴ | - + | |
| AMV 130H 24 V (082H8040) | 24 | 1 | 3-позиційним | 24 | 082H8040 | 13824.00₴ | - + | |
| AMV 130H 230 V (082H8041) | 230 | 8 | 3-позиційним | 24 | 082H8041 | 13824.00₴ | - + | |
| AME 140H 24 V (082H8047) | 24 | 1.3 | аналоговим | 12 | 082H8047 | 21444.00₴ | - + | |
| AMV 140H 24 V (082H8042) | 24 | 1 | 3-позиційним | 12 | 082H8042 | 13824.00₴ | - + | |
| AMV 140H 230 V (082H8043) | 230 | 8 | 3-позиційним | 12 | 082H8043 | 13824.00₴ | - + |
