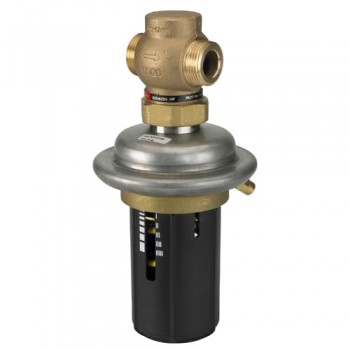

Автоматичний регулятор перепаду тиску AVP
Виробник:
Danfoss
В обране
AVP – це автоматичний регулятор перепаду тиску, призначений головним чином для систем централізованого теплопостачання, ІТП, котелень, а також для систем опалення/охолодження.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
AVP – це автоматичний регулятор перепаду тиску, призначений головним чином для систем централізованого теплопостачання, ІТП, котелень, а також для систем опалення/охолодження.
Регулятор AVP складається з регулюючого клапана (VG 2 або VGF 2), регулюючого діафрагмового елемента з регулювальною рукояткою для налаштування перепаду тиску, а також однієї або двох (залежно від виконання) імпульсних трубок AV.
При підвищенні перепаду тиску між точками відбору імпульсів вище встановленого (необхідного) значення перепаду, що регулює клапана регулятора AVP, автоматично почне закриватися до тих пір, поки різниця тисків між точками відбору імпульсів знову не дорівнюватиме встановленому (необхідному) значенню.
Основні характеристики:
- Номінальний діаметр, DN: 15 … 50 мм.
- Максимальна пропускна здатність, Kvs: 0,4 … 25 м3/г.
- Номінальний тиск, РN: 25 бар.
- Діапазони налаштування Δps: 0,2-1,0 / 0,3-2,0 / 1,0-5,0 / 3,0-12,0 бар.
- Налаштування: Змінюване.
- Регульована середа: підготовлена вода/водний розчин гліколю до 30%, температурою від 2 до 150 °С.

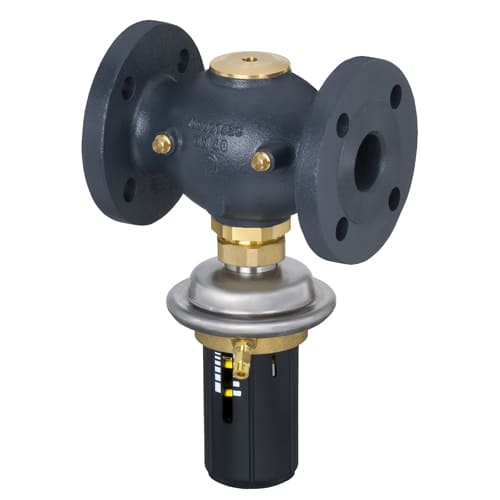

- З’єднання: зовнішня різь (+ з’єднувальні фітинги); фланці.
- Відповідають вимогам Директиви 97/23/ЕС «Обладнання, що працює під тиском».
Технічні характеристики:
| Параметри | Значення |
| Номінальний діаметр, DN | 15 - 50 мм |
| Пропускна здатність клапану, Kvs | 1.6 - 25.0 м3/год |
| Приєднання | Зовнішня різьба або фланцеве |
| Площа мембрани | 54 см2 |
| Номінальний тиск, PN | 25 бар |
| Діапазон налаштування перепаду тиску | 0.2 - 1 або 0.3 - 2 бар |
| Колір пружини | Червоний або жовтий |
| Матеріал корпусу мембранного блоку, верхня частина | Нержавіюча сталь, мат.№ 1.4301 |
| Матеріал корпусу мембранного блоку, нижня частина | Латунь, стійка до вимивання іонів цинку CuZn36Pb2As |
| Матеріал мембрани | EPDM |
| Матеріал імпульсної трубки | Мідна трубка Ø 6 х 1 мм |
Детальніше
Номенклатура для замовлення Регулятори AVP монтаж на подавальному трубопроводі
| Тип | Ду, мм | Kvs, м3/год | Приєднання | Діапазон настройки, бар | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|---|
| AVP DN15 (003H6315) | 15 | 1.6 | Зовнішня різьба, 3/4" | 0.2 - 1 | 003H6315 | 49788.00₴ | - + | |
| AVP DN15 (003H6325) | 15 | 1.6 | Зовнішня різьба, 3/4" | 0.3 - 2 | 003H6325 | 49788.00₴ | - + | |
| AVP DN15 (003H6316) | 15 | 2.5 | Зовнішня різьба, 3/4" | 0.2 - 1 | 003H6316 | 49788.00₴ | - + | |
| AVP DN15 (003H6326) | 15 | 2.5 | Зовнішня різьба, 3/4" | 0.3 - 2 | 003H6326 | 49788.00₴ | - + | |
| AVP DN15 (003H6317) | 15 | 4.0 | Зовнішня різьба, 3/4" | 0.2 - 1 | 003H6317 | 49788.00₴ | - + | |
| AVP DN15 (003H6327) | 15 | 4.0 | Зовнішня різьба, 3/4" | 0.3 - 2 | 003H6327 | 49788.00₴ | - + | |
| AVP DN15 (003H6369) | 15 | 4.0 | Фланцеве | 0.2 - 1 | 003H6369 | 61224.00₴ | - + | |
| AVP DN15 (003H6375) | 15 | 4.0 | Фланцеве | 0.3 - 2 | 003H6375 | 61224.00₴ | - + | |
| AVP DN20 (003H6318) | 20 | 6.3 | Зовнішня різьба, 1" | 0.2 - 1 | 003H6318 | 50772.00₴ | - + | |
| AVP DN20 (003H6328) | 20 | 6.3 | Зовнішня різьба, 1" | 0.3 - 2 | 003H6328 | 50772.00₴ | - + | |
| AVP DN20 (003H6370) | 20 | 6.3 | Фланцеве | 0.2 - 1 | 003H6370 | 63468.00₴ | - + | |
| AVP DN20 (003H6376) | 20 | 6.3 | Фланцеве | 0.3 - 2 | 003H6376 | 63468.00₴ | - + | |
| AVP DN25 (003H6319) | 25 | 8.0 | Зовнішня різьба, 1 1/4" | 0.2 - 1 | 003H6319 | 54660.00₴ | - + | |
| AVP DN25 (003H6329) | 25 | 8.0 | Зовнішня різьба, 1 1/4" | 0.3 - 2 | 003H6329 | 54660.00₴ | - + | |
| AVP DN25 (003H6371) | 25 | 8.0 | Фланцеве | 0.2 - 1 | 003H6371 | 68160.00₴ | - + | |
| AVP DN25 (003H6377) | 25 | 8.0 | Фланцеве | 0.3 - 2 | 003H6377 | 68160.00₴ | - + | |
| AVP DN32 (003H6372) | 32 | 12.5 | Фланцеве | 0.2 - 1 | 003H6372 | 105840.00₴ | - + | |
| AVP DN32 (003H6378) | 32 | 12.5 | Фланцеве | 0.3 - 2 | 003H6378 | 105840.00₴ | - + | |
| AVP DN40 (003H6373) | 40 | 20.0 | Фланцеве | 0.2 - 1 | 003H6373 | 112020.00₴ | - + | |
| AVP DN40 (003H6379) | 40 | 20.0 | Фланцеве | 0.3 - 2 | 003H6379 | 112020.00₴ | - + | |
| AVP DN50 (003H6374) | 50 | 25.0 | Фланцеве | 0.2 - 1 | 003H6374 | 117912.00₴ | - + | |
| AVP DN50 (003H6380) | 50 | 25.0 | Фланцеве | 0.3 - 2 | 003H6380 | 117912.00₴ | - + |
Номенклатура для замовлення Регулятори AVP монтаж на зворотному трубопроводі
| Тип | Ду, мм | Kvs, м3/год | Приєднання | Діапазон настройки, бар | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|---|
| AVP DN15 (003H6283) | 15 | 1.6 | Зовнішня різьба, 3/4" | 0.2 - 1 | 003H6283 | 48360.00₴ | - + | |
| AVP DN15 (003H6293) | 15 | 1.6 | Зовнішня різьба, 3/4" | 0.3 - 2 | 003H6293 | 48360.00₴ | - + | |
| AVP DN15 (003H6284) | 15 | 2.5 | Зовнішня різьба, 3/4" | 0.2 - 1 | 003H6284 | 48360.00₴ | - + | |
| AVP DN15 (003H6294) | 15 | 2.5 | Зовнішня різьба, 3/4" | 0.3 - 2 | 003H6294 | 48360.00₴ | - + | |
| AVP DN15 (003H6285) | 15 | 4.0 | Зовнішня різьба, 3/4" | 0.2 - 1 | 003H6285 | 48360.00₴ | - + | |
| AVP DN15 (003H6295) | 15 | 4.0 | Зовнішня різьба, 3/4" | 0.3 - 2 | 003H6295 | 48360.00₴ | - + | |
| AVP DN15 (003H6345) | 15 | 4.0 | Фланцеве | 0.2 - 1 | 003H6345 | 63120.00₴ | - + | |
| AVP DN15 (003H6351) | 15 | 4.0 | Фланцеве | 0.3 - 2 | 003H6351 | 63120.00₴ | - + | |
| AVP DN20 (003H6286) | 20 | 6.3 | Зовнішня різьба, 1" | 0.2 - 1 | 003H6286 | 50160.00₴ | - + | |
| AVP DN20 (003H6296) | 20 | 6.3 | Зовнішня різьба, 1" | 0.3 - 2 | 003H6296 | 50160.00₴ | - + | |
| AVP DN20 (003H6346) | 20 | 6.3 | Фланцеве | 0.2 - 1 | 003H6346 | 62712.00₴ | - + | |
| AVP DN20 (003H6352) | 20 | 6.3 | Фланцеве | 0.3 - 2 | 003H6352 | 62712.00₴ | - + | |
| AVP DN25 (003H6287) | 25 | 8.0 | Зовнішня різьба, 1 1/4" | 0.2 - 1 | 003H6287 | 54012.00₴ | - + | |
| AVP DN25 (003H6297) | 25 | 8.0 | Зовнішня різьба, 1 1/4" | 0.3 - 2 | 003H6297 | 54012.00₴ | - + | |
| AVP DN25 (003H6347) | 25 | 8.0 | Фланцеве | 0.2 - 1 | 003H6347 | 67404.00₴ | - + | |
| AVP DN25 (003H6353) | 25 | 8.0 | Фланцеве | 0.3 - 2 | 003H6353 | 67404.00₴ | - + | |
| AVP DN32 (003H6348) | 32 | 12.5 | Фланцеве | 0.2 - 1 | 003H6348 | 105600.00₴ | - + | |
| AVP DN32 (003H6354) | 32 | 12.5 | Фланцеве | 0.3 - 2 | 003H6354 | 105600.00₴ | - + | |
| AVP DN40 (003H6349) | 40 | 20.0 | Фланцеве | 0.2 - 1 | 003H6349 | 110784.00₴ | - + | |
| AVP DN40 (003H6355) | 40 | 20.0 | Фланцеве | 0.3 - 2 | 003H6355 | 110784.00₴ | - + | |
| AVP DN50 (003H6350) | 50 | 25.0 | Фланцеве | 0.2 - 1 | 003H6350 | 116520.00₴ | - + | |
| AVP DN50 (003H6356) | 50 | 25.0 | Фланцеве | 0.3 - 2 | 003H6356 | 116520.00₴ | - + |
Номенклатура для замовлення Регулювальні елементи AVP (окремі)
| Тип | Опис товару | Діапазон настройки, бар | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|
| AVP 0.2-1 бар (003H6834) | Для монтажу на клапани VG 2, VGF 2, які змонтовано на подавальному трубопроводі | 0.2 - 1 | 003H6834 | 34212.00₴ | - + | |
| AVP 0.3-2 бар (003H6835) | Для монтажу на клапани VG 2, VGF 2, які змонтовано на подавальному трубопроводі | 0.3 - 2 | 003H6835 | 36144.00₴ | - + | |
| AVP 1-5 бар (003H6836) | Для монтажу на клапани VG 2, VGF 2, які змонтовано на подавальному трубопроводі | 1 - 5 | 003H6836 | 36144.00₴ | - + | |
| AVP 3-12 бар (003H6837) | Для монтажу на клапани VG 2, VGF 2, які змонтовано на подавальному трубопроводі | 3 - 12 | 003H6837 | 36144.00₴ | - + | |
| AVP 0.2-1 бар (003H6829) | Для монтажу на клапани VG 2, VGF 2, які змонтовано на зворотному трубопроводі | 0.2 - 1 | 003H6829 | 34212.00₴ | - + |
Аксесуари
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| Комплект з’єднувальних фітингів під зварювання DN15 (003H6908) | Комплект з 2-ох фітингів з ущільненням, DN 15, фаска під зварювання | 003H6908 | 2592.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN20 (003H6909) | Комплект з 2-ох фітингів з ущільненням, DN 20, фаска під зварювання | 003H6909 | 3576.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN25 (003H6910) | Комплект з 2-ох фітингів з ущільненням, DN 25, фаска під зварювання | 003H6910 | 4488.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN32 (003H6911) | Комплект з 2-ох фітингів з ущільненням, DN 32, фаска під зварювання | 003H6911 | 4776.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN40 (003H6912) | Комплект з 2-ох фітингів з ущільненням, DN 40, фаска під зварювання | 003H6912 | 6048.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN50 (003H6913) | Комплект з 2-ох фітингів з ущільненням, DN 50, фаска під зварювання | 003H6913 | 9288.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN15 (003H6902) | Комплект з 2-ох фітингів з ущільненням, DN 15, конічна зовнішня різьба, 1/2" - 3/4" | 003H6902 | 1248.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN20 (003H6903) | Комплект з 2-ох фітингів з ущільненням, DN 20, конічна зовнішня різьба, 3/4" | 003H6903 | 1956.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN25 (003H6904) | Комплект з 2-ох фітингів з ущільненням, DN 25, конічна зовнішня різьба, 1" | 003H6904 | 2928.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN32 (003H6905) | Комплект з 2-ох фітингів з ущільненням, DN 32, конічна зовнішня різьба, 1 1/4 | 003H6905 | 5052.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN40 (065B2004) | Комплект з 2-ох фітингів з ущільненням, DN 40, конічна зовнішня різьба, 1 1/2 | 065B2004 | 7020.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN50 (065B2005) | Комплект з 2-ох фітингів з ущільненням, DN 50, конічна зовнішня різьба, 2" | 065B2005 | 8988.00₴ | - + | |
| Комплект з’єднувальних фітингів фланцеві DN15 (003H6915) | Комплект з 2-ох фітингів з ущільненням, DN 15, фланцеві РN 25 | 003H6915 | 11724.00₴ | - + | |
| Комплект з’єднувальних фітингів фланцеві DN20 (003H6916) | Комплект з 2-ох фітингів з ущільненням, DN 20, фланцеві РN 25 | 003H6916 | 11724.00₴ | - + | |
| Комплект з’єднувальних фітингів фланцеві DN25 (003H6917) | Комплект з 2-ох фітингів з ущільненням, DN 25, фланцеві РN 25 | 003H6917 | 11724.00₴ | - + | |
| Імпульсна трубка AV 1/8" (003H6852) | Імпульсна трубка AV (комплект), 1/8": 1 x мідна трубка Ø6×1×1500 мм; 1 x компресійний фітинг для підключення до трубопроводу імпульсної трубки Ø6×1 мм | 003H6852 | 2640.00₴ | - + | |
| Імпульсна трубка AV 3/8" (003H6853) | Імпульсна трубка AV (комплект), 3/8": 1 x мідна трубка Ø6×1×1500 мм; 1 x компресійний фітинг для підключення до трубопроводу імпульсної трубки Ø6×1 мм | 003H6853 | 2640.00₴ | - + | |
| Імпульсна трубка AV 1/2" (003H6854) | Імпульсна трубка AV (комплект), 1/2": 1 x мідна трубка Ø6×1×1500 мм; 1 x компресійний фітинг для підключення до трубопроводу імпульсної трубки Ø6×1 мм | 003H6854 | 2604.00₴ | - + |
Номенклатура для замовлення Сідельні регулювальні клапани (окремі)
| Тип | Ду, мм | Kvs, м3/год | Приєднання | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| VG 2 DN15 (065B0770) | 15 | 0.4 | Зовнішня різьба, 3/4" | 065B0770 | 26712.00₴ | - + | |
| VG 2 DN15 (065B0771) | 15 | 1.0 | Зовнішня різьба, 3/4" | 065B0771 | 26712.00₴ | - + | |
| VG 2 DN15 (065B0772) | 15 | 1.6 | Зовнішня різьба, 3/4" | 065B0772 | 26712.00₴ | - + | |
| VG 2 DN15 (065B0773) | 15 | 2.5 | Зовнішня різьба, 3/4" | 065B0773 | 26712.00₴ | - + | |
| VG 2 DN15 (065B0774) | 15 | 4.0 | Зовнішня різьба, 3/4" | 065B0774 | 26712.00₴ | - + | |
| VG 2 DN20 (065B0775) | 20 | 6.3 | Зовнішня різьба, 1" | 065B0775 | 33048.00₴ | - + | |
| VG 2 DN25 (065B0776) | 25 | 8.0 | Зовнішня різьба, 1 1/4" | 065B0776 | 37536.00₴ | - + | |
| VG 2 DN32 (065B0777) | 32 | 12.5 | Зовнішня різьба, 1 3/4" | 065B0777 | 45528.00₴ | - + | |
| VG 2 DN40 (065B0778) | 40 | 16 | Зовнішня різьба, 2" | 065B0778 | 49836.00₴ | - + | |
| VG 2 DN50 (065B0779) | 50 | 20 | Зовнішня різьба, 2 1/2" | 065B0779 | 55308.00₴ | - + | |
| VGF 2 DN15 (065B0780) | 15 | 4.0 | Фланцеве | 065B0780 | 41664.00₴ | - + | |
| VGF 2 DN20 (065B0781) | 20 | 6.3 | Фланцеве | 065B0781 | 49812.00₴ | - + | |
| VGF 2 DN25 (065B0782) | 25 | 8.0 | Фланцеве | 065B0782 | 57828.00₴ | - + | |
| VGF 2 DN32 (065B0783) | 32 | 12.5 | Фланцеве | 065B0783 | 71568.00₴ | - + | |
| VGF 2 DN40 (065B0784) | 40 | 20 | Фланцеве | 065B0784 | 75840.00₴ | - + | |
| VGF 2 DN50 (065B0785) | 50 | 25 | Фланцеве | 065B0785 | 85980.00₴ | - + |
