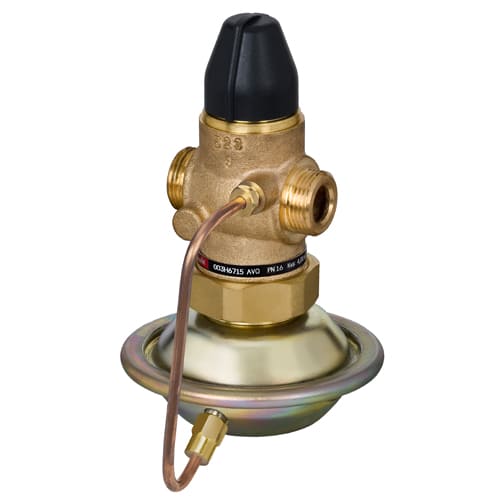

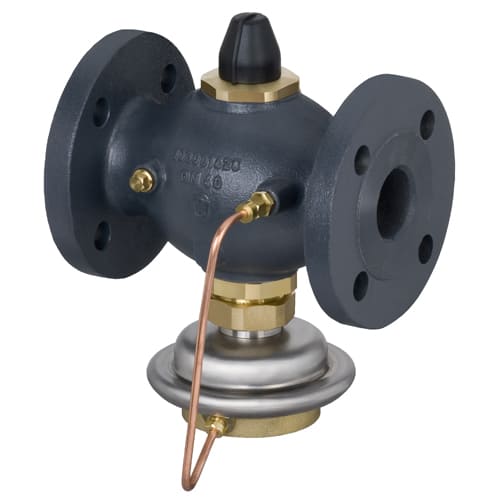

Автоматичний регулятор витрати AVQ
Виробник:
Danfoss
В обране
AVQ - автоматичні регулятори витрати прямої дії, розроблені для застосування у системах централізованого теплопостачання, опалення/охолодження. Регулятори закриваються у разі перевищення максимальної встановленої величини витрати.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
AVQ - автоматичні регулятори витрати прямої дії, розроблені для застосування у системах централізованого теплопостачання, опалення/охолодження. Регулятори закриваються у разі перевищення максимальної встановленої величини витрати.
Регулятор AVQ складається з регулюючого клапана з обмежувачем витрати, що налаштовується, і приводу з однією регулюючою діафрагмою.
Основні характеристики:
- Номінальний діаметр DN: 15 - 50 мм.
- Пропускна спроможність Kvs: 1,6-25 м3/год.
- Номінальний тиск PN: 25 бар.
- Робоче середовище/Температура: підготовлена вода/водний розчин гліколю до 30%: 2 … 150 °C.
- T макс: 150°C.
- Налаштування: Ні
- З'єднання: зовнішня різьба (приварні, різьбові та фланцеві фітинги); фланці.
Технічні характеристики:
| Параметри | Значення |
| Номінальний діаметр DN, мм | 15 - 50 |
| Пропускна здатність клапана Kvs, м3/год | 1.6 - 20.0 |
| Макс. витрата (при Δрbb* = 0.2 бара) | 0.9 - 15 |
| Фактор кавітації Z | ≥ 0.6 |
| Номінальний тиск РN, бар | 25 |
| Площа діафрагми, см2 | 54 |
| Перепад тиску на обмежувачі витрати, бар | 0,2 |
| Макс. перепад тиску, бар | 16 або 20 |
| Робоче середовище | Підготовлена вода або водний розчин гліколю (до 30 %) |
| рН робочого середовища | Мін. 7, макс. 10 |
| Температура робочого середовища, °С | 2 … 150 |
| Приєднання | Зовнішня різьба або фланцеве |
| Матеріал корпусу клапана | Червона бронза або ковкий чавун |
| Матеріал корпусу, верхня кришка | Нержавіюча сталь |
| Матеріал корпусу, нижня кришка | Неоцинкована латунь |
| Матеріал сідла клапана | Нержавіюча сталь |
| Матеріал конуса клапана | Неоцинкована латунь |
| Матеріал ущільнення та діафрагми | EPDM |
| Матеріал імпульсної трубки | Мідна трубка ∅6 х 1 мм |
Детальніше
Номенклатура для замовлення
| Тип | Ду, мм | Kvs, м3/год | Приєднання | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| AVQ DN15 (003H6722) | 15 | 1.6 | Зовнішня різьба, 3/4" | 003H6722 | 34152.00₴ | - + | |
| AVQ DN15 (003H6723) | 15 | 2.5 | Зовнішня різьба, 3/4" | 003H6723 | 34152.00₴ | - + | |
| AVQ DN15 (003H6724) | 15 | 4.0 | Зовнішня різьба, 3/4" | 003H6724 | 34896.00₴ | - + | |
| AVQ DN20 (003H6725) | 20 | 6.3 | Зовнішня різьба, 1" | 003H6725 | 42372.00₴ | - + | |
| AVQ DN25 (003H6726) | 25 | 8.0 | Зовнішня різьба, 1 1/4" | 003H6726 | 52368.00₴ | - + | |
| AVQ DN32 (003H6727) | 32 | 12.5 | Зовнішня різьба, 1 1/2" | 003H6727 | 85908.00₴ | - + | |
| AVQ DN32 (003H6730) | 32 | 12.5 | Фланцеве | 003H6730 | 97788.00₴ | - + | |
| AVQ DN40 (003H6728) | 40 | 16.0 | Зовнішня різьба, 2" | 003H6728 | 117456.00₴ | - + | |
| AVQ DN40 (003H6731) | 40 | 20.0 | Фланцеве | 003H6731 | 128688.00₴ | - + | |
| AVQ DN50 (003H6729) | 50 | 20.0 | Зовнішня різьба, 2 1/2" | 003H6729 | 127428.00₴ | - + | |
| AVQ DN50 (003H6732) | 50 | 25.0 | Фланцеве | 003H6732 | 140448.00₴ | - + |
Аксесуари
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| Комплект з’єднувальних фітингів під зварювання DN15 (003H6908) | Комплект з 2-ох фітингів з ущільненням, DN 15, фаска під зварювання | 003H6908 | 2376.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN20 (003H6909) | Комплект з 2-ох фітингів з ущільненням, DN 20, фаска під зварювання | 003H6909 | 3276.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN25 (003H6910) | Комплект з 2-ох фітингів з ущільненням, DN 25, фаска під зварювання | 003H6910 | 4116.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN32 (003H6911) | Комплект з 2-ох фітингів з ущільненням, DN 32, фаска під зварювання | 003H6911 | 4380.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN40 (003H6912) | Комплект з 2-ох фітингів з ущільненням, DN 40, фаска під зварювання | 003H6912 | 5544.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN50 (003H6913) | Комплект з 2-ох фітингів з ущільненням, DN 50, фаска під зварювання | 003H6913 | 8520.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN15 (003H6902) | Комплект з 2-ох фітингів з ущільненням, DN 15, конічна зовнішня різьба, 1/2" - 3/4" | 003H6902 | 1136.40₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN20 (003H6903) | Комплект з 2-ох фітингів з ущільненням, DN 20, конічна зовнішня різьба, 3/4" | 003H6903 | 1788.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN25 (003H6904) | Комплект з 2-ох фітингів з ущільненням, DN 25, конічна зовнішня різьба, 1" | 003H6904 | 2676.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN32 (003H6905) | Комплект з 2-ох фітингів з ущільненням, DN 32, конічна зовнішня різьба, 1 1/4 | 003H6905 | 4632.00₴ | - + | |
| Комплект з’єднувальних фітингів фланцеві DN15 (003H6915) | Комплект з 2-ох фітингів з ущільненням, DN 15, фланцеві РN 25 | 003H6915 | 10752.00₴ | - + | |
| Комплект з’єднувальних фітингів фланцеві DN20 (003H6916) | Комплект з 2-ох фітингів з ущільненням, DN 20, фланцеві РN 25 | 003H6916 | 10752.00₴ | - + | |
| Комплект з’єднувальних фітингів фланцеві DN25 (003H6917) | Комплект з 2-ох фітингів з ущільненням, DN 25, фланцеві РN 25 | 003H6917 | 10752.00₴ | - + |
