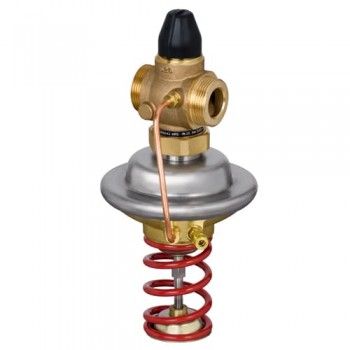

Автоматичний комбінований регулятор перепаду тиску та витрати AVPQ
Виробник:
Danfoss
В обране
AVPQ – це комбіновані автоматичні регулятори перепаду тиску, що мають функцію автоматичного обмеження максимальної витрати, які призначені головним чином для систем централізованого теплопостачання, опалення/охолодження.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
AVPQ – це комбіновані автоматичні регулятори перепаду тиску, що мають функцію автоматичного обмеження максимальної витрати, які призначені головним чином для систем централізованого теплопостачання, опалення/охолодження.
При збільшенні перепаду тиску або при перевищенні встановленого значення максимальної витрати регулятор закривається.

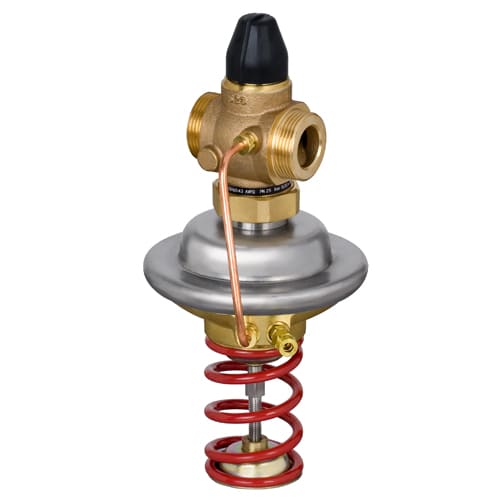

Регулятор AVPQ складається із регулювального клапану із регульованим дроселем (обмежувачем витрати), регулювального елементу з двома мембранами та імпульсних трубок.
Регулювальний елемент в свою чергу складений з одного мембранного блоку з двома мембранами, налагоджувальної пружини та рукоятки, для налаштування значення перепаду тиску, необхідного для підтримання.
Регулятори AVPQ встановлюються ТІЛЬКИ на зворотному трубопроводі!
Основні характеристики:
- Номінальний діаметр, DN: 15 … 50 мм.
- Максимальна пропускна здатність, kvs: 0,4 … 25 м3/г.
- Діапазон витрати: 0,015-15 м3/г.
- Номінальний тиск, РN: 25 бар.
- Діапазони налаштування перепаду тиску Δps: 0,2-1,0 / 0,3-2,0 бар.
- Перепад тиску на дроселі Δpb: 0,2 бар.
- Регульована середа: підготовлена вода /водний розчин гліколю до 30%, температурою від 2 до 150 °С.
- T макс. °C: 150.
- Налаштування: Змінювана.

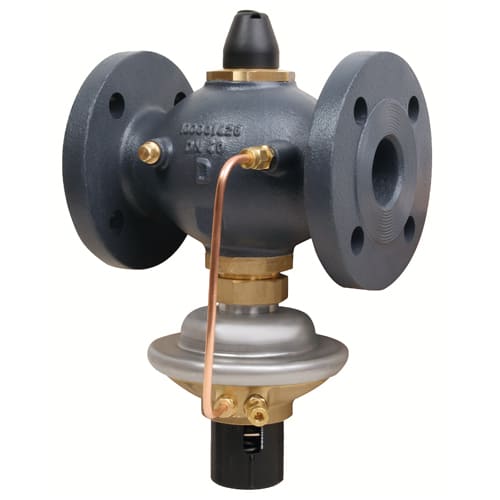

- З’єднання: зовнішня різь (+ з’єднувальні фітинги); фланці.
- Відповідають вимогам Директиви 97/23/ЕС «Обладнання, що працює під тиском».
Технічні характеристики:
| Параметри | Значення |
| Номінальний діаметр DN, мм | 15 - 50 |
| Пропускна здатність клапану Kvs, м3/год | 1.6 - 25.0 |
| Діапазон настройки, бар | 0.2 - 1 або 0.3 - 2 |
| Витратна характеристика регулювання | Лінійна |
| Фактор кавітації Z | >0,6 (DN15-20), >0,55 (DN25-32), >0,5 (DN40-50) |
| Протікання згідно стандарту IEC534, % від Kvs | <0,02 (DN15-25), <0,05 (DN32-50) |
| Номінальний тиск РN, бар | 25 |
| Площа мембрани, см2 | 54 |
| Перепад тиску на дроселі Δpb, бар | 0,2 |
| Колір пружини | Жовта або червона |
| Макс. перепад тиску | 16 або 20 |
| Регульоване середовище | Підготовлена вода або водний розчин гліколю (до 30 %) |
| рН регульованого середовища | Мін. 7, макс. 10 |
| Температура регульованого середовища, °С | 2 … 150 |
| Приєднання | Зовнішня різьба або фланцеве |
| Матеріал корпусу клапану | Червона бронза або високоміцний чавун |
| Матеріал корпусу мембранного блоку, верхня частина | Нержавіюча сталь |
| Матеріал корпусу мембранного блоку, нижня частина | Латунь, стійка до вимивання іонів цинку |
| Матеріал сідла клапану | Нержавіюча сталь |
| Матеріал конуса (золотника) клапану | Латунь, стійка до вимивання іонів цинку |
| Матеріал ущільнення і мембрани | EPDM |
| Матеріал імпульсної трубки | Мідна трубка ∅6 х 1 мм |
Детальніше
Номенклатура для замовлення
| Тип | Ду, мм | Kvs, м3/год | Приєднання | Діапазон настройки, бар | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|---|
| AVPQ DN15 (003H6531) | 15 | 1.6 | Зовнішня різьба, 3/4" | 0.2 - 1 | 003H6531 | 67908.00₴ | - + | |
| AVPQ DN15 (003H6539) | 15 | 1.6 | Зовнішня різьба, 3/4" | 0.3 - 2 | 003H6539 | 67908.00₴ | - + | |
| AVPQ DN15 (003H6532) | 15 | 2.5 | Зовнішня різьба, 3/4" | 0.2 - 1 | 003H6532 | 67908.00₴ | - + | |
| AVPQ DN15 (003H6540) | 15 | 2.5 | Зовнішня різьба, 3/4" | 0.3 - 2 | 003H6540 | 67908.00₴ | - + | |
| AVPQ DN15 (003H6533) | 15 | 4.0 | Зовнішня різьба, 3/4" | 0.2 - 1 | 003H6533 | 67908.00₴ | - + | |
| AVPQ DN15 (003H6541) | 15 | 4.0 | Зовнішня різьба, 3/4" | 0.3 - 2 | 003H6541 | 67908.00₴ | - + | |
| AVPQ DN20 (003H6534) | 20 | 6.3 | Зовнішня різьба, 1" | 0.2 - 1 | 003H6534 | 72948.00₴ | - + | |
| AVPQ DN20 (003H6542) | 20 | 6.3 | Зовнішня різьба, 1" | 0.3 - 2 | 003H6542 | 72948.00₴ | - + | |
| AVPQ DN25 (003H6535) | 25 | 8.0 | Зовнішня різьба, 1 1/4" | 0.2 - 1 | 003H6535 | 82476.00₴ | - + | |
| AVPQ DN25 (003H6543) | 25 | 8.0 | Зовнішня різьба, 1 1/4" | 0.3 - 2 | 003H6543 | 82608.00₴ | - + | |
| AVPQ DN32 (003H6536) | 32 | 12.5 | Зовнішня різьба, 1 3/4" | 0.2 - 1 | 003H6536 | 122196.00₴ | - + | |
| AVPQ DN32 (003H6544) | 32 | 12.5 | Зовнішня різьба, 1 3/4" | 0.3 - 2 | 003H6544 | 128136.00₴ | - + | |
| AVPQ DN32 (003H6563) | 32 | 12.5 | Фланцеве | 0.2 - 1 | 003H6563 | 148632.00₴ | - + | |
| AVPQ DN32 (003H6566) | 32 | 12.5 | Фланцеве | 0.3 - 2 | 003H6566 | 148632.00₴ | - + | |
| AVPQ DN40 (003H6537) | 40 | 16.0 | Зовнішня різьба, 2" | 0.2 - 1 | 003H6537 | 165324.00₴ | - + | |
| AVPQ DN40 (003H6545) | 40 | 16.0 | Зовнішня різьба, 2" | 0.3 - 2 | 003H6545 | 173172.00₴ | - + | |
| AVPQ DN40 (003H6564) | 40 | 20.0 | Фланцеве | 0.2 - 1 | 003H6564 | 182616.00₴ | - + | |
| AVPQ DN40 (003H6567) | 40 | 20.0 | Фланцеве | 0.3 - 2 | 003H6567 | 182616.00₴ | - + | |
| AVPQ DN50 (003H6538) | 50 | 20.0 | Зовнішня різьба, 2 1/2" | 0.2 - 1 | 003H6538 | 189528.00₴ | - + | |
| AVPQ DN50 (003H6546) | 50 | 20.0 | Зовнішня різьба, 2 1/2" | 0.3 - 2 | 003H6546 | 189528.00₴ | - + | |
| AVPQ DN50 (003H6565) | 50 | 25.0 | Фланцеве | 0.2 - 1 | 003H6565 | 211380.00₴ | - + | |
| AVPQ DN50 (003H6568) | 50 | 25.0 | Фланцеве | 0.3 - 2 | 003H6568 | 211380.00₴ | - + |
Аксесуари
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| Комплект з’єднувальних фітингів під зварювання DN15 (003H6908) | Комплект з 2-ох фітингів з ущільненням, DN 15, фаска під зварювання | 003H6908 | 2376.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN20 (003H6909) | Комплект з 2-ох фітингів з ущільненням, DN 20, фаска під зварювання | 003H6909 | 3276.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN25 (003H6910) | Комплект з 2-ох фітингів з ущільненням, DN 25, фаска під зварювання | 003H6910 | 4116.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN32 (003H6911) | Комплект з 2-ох фітингів з ущільненням, DN 32, фаска під зварювання | 003H6911 | 4380.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN40 (003H6912) | Комплект з 2-ох фітингів з ущільненням, DN 40, фаска під зварювання | 003H6912 | 5544.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN50 (003H6913) | Комплект з 2-ох фітингів з ущільненням, DN 50, фаска під зварювання | 003H6913 | 8520.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN15 (003H6902) | Комплект з 2-ох фітингів з ущільненням, DN 15, конічна зовнішня різьба, 1/2" - 3/4" | 003H6902 | 1136.40₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN20 (003H6903) | Комплект з 2-ох фітингів з ущільненням, DN 20, конічна зовнішня різьба, 3/4" | 003H6903 | 1788.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN25 (003H6904) | Комплект з 2-ох фітингів з ущільненням, DN 25, конічна зовнішня різьба, 1" | 003H6904 | 2676.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN32 (003H6905) | Комплект з 2-ох фітингів з ущільненням, DN 32, конічна зовнішня різьба, 1 1/4 | 003H6905 | 4632.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN40 (065B2004) | Комплект з 2-ох фітингів з ущільненням, DN 40, конічна зовнішня різьба, 1 1/2 | 065B2004 | 6432.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN50 (065B2005) | Комплект з 2-ох фітингів з ущільненням, DN 50, конічна зовнішня різьба, 2" | 065B2005 | 8244.00₴ | - + | |
| Комплект з’єднувальних фітингів фланцеві DN15 (003H6915) | Комплект з 2-ох фітингів з ущільненням, DN 15, фланцеві РN 25 | 003H6915 | 10752.00₴ | - + | |
| Комплект з’єднувальних фітингів фланцеві DN20 (003H6916) | Комплект з 2-ох фітингів з ущільненням, DN 20, фланцеві РN 25 | 003H6916 | 10752.00₴ | - + | |
| Комплект з’єднувальних фітингів фланцеві DN25 (003H6917) | Комплект з 2-ох фітингів з ущільненням, DN 25, фланцеві РN 25 | 003H6917 | 10752.00₴ | - + | |
| Імпульсна трубка AV 1/8" (003H6852) | Імпульсна трубка AV (комплект), 1/8": 1 x мідна трубка Ø6×1×1500 мм; 1 x компресійний фітинг для підключення до трубопроводу імпульсної трубки Ø6×1 мм | 003H6852 | 2412.00₴ | - + | |
| Імпульсна трубка AV 3/8" (003H6853) | Імпульсна трубка AV (комплект), 3/8": 1 x мідна трубка Ø6×1×1500 мм; 1 x компресійний фітинг для підключення до трубопроводу імпульсної трубки Ø6×1 мм | 003H6853 | 2412.00₴ | - + | |
| Імпульсна трубка AV 1/2" (003H6854) | Імпульсна трубка AV (комплект), 1/2": 1 x мідна трубка Ø6×1×1500 мм; 1 x компресійний фітинг для підключення до трубопроводу імпульсної трубки Ø6×1 мм | 003H6854 | 2388.00₴ | - + |
