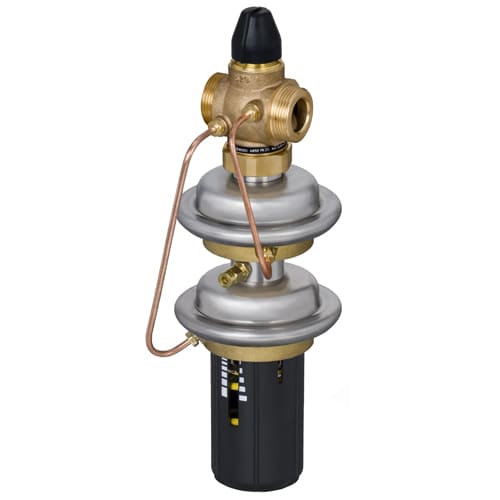

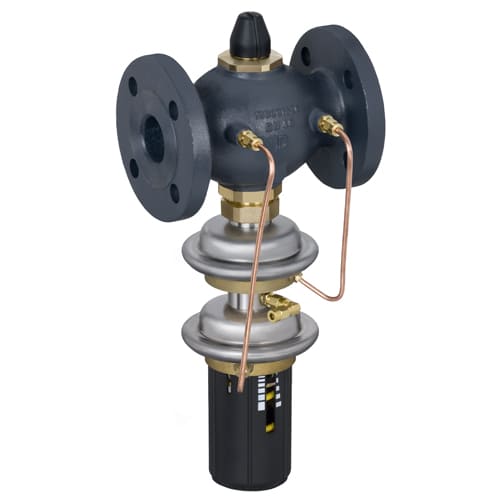

Автоматичний комбінований регулятор перепаду тиску та витрати AVPQ 4
Виробник:
Danfoss
В обране
AVPQ 4 – це комбіновані автоматичні регулятори перепаду тиску, що мають функцію автоматичного обмеження максимальної витрати, які призначені, головним чином, для систем централізованого теплопостачання, опалення/охолодження.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
AVPQ 4 – це комбіновані автоматичні регулятори перепаду тиску, що мають функцію автоматичного обмеження максимальної витрати, які призначені, головним чином, для систем централізованого теплопостачання, опалення/охолодження.
У разі зростання перепаду тиску або при перевищенні встановленого значення максимальної витрати регулятор закривається.
Регулятор AVPQ 4 складається із регулювального клапану із регульованим дроселем (обмежувачем витрати), регулювального елементу з двома мембранами та імпульсних трубок.
Регулювальний елемент в свою чергу складений з двох незалежних мембранних блоків, налагоджувальної пружини та рукоятки, для налаштування значення перепаду тиску, необхідного для підтримання.
Регулятори AVPQ 4 встановлюються ТІЛЬКИ на подавальному трубопроводі!
Основні характеристики:
- Номінальний діаметр, DN: 15 … 50 мм.
- Максимальна пропускна здатність, kvs: 0,4 … 25 м3/г.
- Діапазон витрати: 0,015-15 м3/г.
- Номінальний тиск, РN: 25 бар.
- Діапазони налаштування перепаду тиску Δps: 0,2-1,0 / 0,3-2,0 бар.
- Перепад тиску на дроселі Δpb: 0,2 бар.
- Регульована середа: підготовлена вода /водний розчин гліколю до 30%, температурою від 2 до 150 °С.
- T макс, °C: 150.
- Налаштування: Змінювана.
- З’єднання: зовнішня різь (+ з’єднувальні фітинги); фланці.
- Відповідають вимогам Директиви 97/23/ЕС «Обладнання, що працює під тиском».
Технічні характеристики:
| Параметри | Значення |
| Номінальний діаметр DN, мм | 15 - 50 |
| Пропускна здатність клапану Kvs, м3/год | 1.6 - 25.0 |
| Діапазон настройки, бар | 0.2 - 1 або 0.3 - 2 |
| Витратна характеристика регулювання | Лінійна |
| Фактор кавітації Z | >0,6 (DN15-20), >0,55 (DN25-32), >0,5 (DN40-50) |
| Протікання згідно стандарту IEC534, % від Kvs | <0,02 (DN15-25), <0,05 (DN32-50) |
| Номінальний тиск РN, бар | 25 |
| Площа мембрани, см2 | 54 |
| Перепад тиску на дроселі Δpb, бар | 0,2 |
| Колір пружини | Жовта або червона |
| Макс. перепад тиску | 16 або 20 |
| Регульоване середовище | Підготовлена вода або водний розчин гліколю (до 30 %) |
| рН регульованого середовища | Мін. 7, макс. 10 |
| Температура регульованого середовища, °С | 2 … 150 |
| Приєднання | Зовнішня різьба або фланцеве |
| Матеріал корпусу клапану | Червона бронза або високоміцний чавун |
| Матеріал корпусу мембранного блоку, верхня частина | Нержавіюча сталь |
| Матеріал корпусу мембранного блоку, нижня частина | Латунь, стійка до вимивання іонів цинку |
| Матеріал сідла клапану | Нержавіюча сталь |
| Матеріал конуса (золотника) клапану | Латунь, стійка до вимивання іонів цинку |
| Матеріал ущільнення і мембрани | EPDM |
| Матеріал імпульсної трубки | Мідна трубка ∅6 х 1 мм |
Детальніше
Номенклатура для замовлення
| Тип | Ду, мм | Kvs, м3/год | Приєднання | Діапазон настройки, бар | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|---|
| AVPQ 4 DN15 (003H6547) | 15 | 1.6 | Зовнішня різьба, 3/4" | 0.2 - 1 | 003H6547 | 78408.00₴ | - + | |
| AVPQ 4 DN15 (003H6555) | 15 | 1.6 | Зовнішня різьба, 3/4" | 0.3 - 2 | 003H6555 | 78408.00₴ | - + | |
| AVPQ 4 DN15 (003H6548) | 15 | 2.5 | Зовнішня різьба, 3/4" | 0.2 - 1 | 003H6548 | 78408.00₴ | - + | |
| AVPQ 4 DN15 (003H6556) | 15 | 2.5 | Зовнішня різьба, 3/4" | 0.3 - 2 | 003H6556 | 78408.00₴ | - + | |
| AVPQ 4 DN15 (003H6549) | 15 | 4.0 | Зовнішня різьба, 3/4" | 0.2 - 1 | 003H6549 | 78408.00₴ | - + | |
| AVPQ 4 DN15 (003H6557) | 15 | 4.0 | Зовнішня різьба, 3/4" | 0.3 - 2 | 003H6557 | 78408.00₴ | - + | |
| AVPQ 4 DN20 (003H6550) | 20 | 6.3 | Зовнішня різьба, 1" | 0.2 - 1 | 003H6550 | 84276.00₴ | - + | |
| AVPQ 4 DN20 (003H6558) | 20 | 6.3 | Зовнішня різьба, 1" | 0.3 - 2 | 003H6558 | 84276.00₴ | - + | |
| AVPQ 4 DN25 (003H6551) | 25 | 8.0 | Зовнішня різьба, 1 1/4" | 0.2 - 1 | 003H6551 | 95268.00₴ | - + | |
| AVPQ 4 DN25 (003H6559) | 25 | 8.0 | Зовнішня різьба, 1 1/4" | 0.3 - 2 | 003H6559 | 95268.00₴ | - + | |
| AVPQ 4 DN32 (003H6552) | 32 | 12.5 | Зовнішня різьба, 1 3/4" | 0.2 - 1 | 003H6552 | 142152.00₴ | - + | |
| AVPQ 4 DN32 (003H6560) | 32 | 12.5 | Зовнішня різьба, 1 3/4" | 0.3 - 2 | 003H6560 | 142152.00₴ | - + | |
| AVPQ 4 DN32 (003H6569) | 32 | 12.5 | Фланцеве | 0.2 - 1 | 003H6569 | 163668.00₴ | - + | |
| AVPQ 4 DN32 (003H6572) | 32 | 12.5 | Фланцеве | 0.3 - 2 | 003H6572 | 163668.00₴ | - + | |
| AVPQ 4 DN40 (003H6553) | 40 | 16.0 | Зовнішня різьба, 2" | 0.2 - 1 | 003H6553 | 191640.00₴ | - + | |
| AVPQ 4 DN40 (003H6561) | 40 | 16.0 | Зовнішня різьба, 2" | 0.3 - 2 | 003H6561 | 191640.00₴ | - + | |
| AVPQ 4 DN40 (003H6570) | 40 | 20.0 | Фланцеве | 0.2 - 1 | 003H6570 | 200316.00₴ | - + | |
| AVPQ 4 DN40 (003H6573) | 40 | 20.0 | Фланцеве | 0.3 - 2 | 003H6573 | 200316.00₴ | - + | |
| AVPQ 4 DN50 (003H6554) | 50 | 20.0 | Зовнішня різьба, 2 1/2" | 0.2 - 1 | 003H6554 | 218664.00₴ | - + | |
| AVPQ 4 DN50 (003H6562) | 50 | 20.0 | Зовнішня різьба, 2 1/2" | 0.3 - 2 | 003H6562 | 211524.00₴ | - + | |
| AVPQ 4 DN50 (003H6571) | 50 | 25.0 | Фланцеве | 0.2 - 1 | 003H6571 | 232164.00₴ | - + | |
| AVPQ 4 DN50 (003H6574) | 50 | 25.0 | Фланцеве | 0.3 - 2 | 003H6574 | 232164.00₴ | - + |
Аксесуари
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| Комплект з’єднувальних фітингів під зварювання DN15 (003H6908) | Комплект з 2-ох фітингів з ущільненням, DN 15, фаска під зварювання | 003H6908 | 2592.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN20 (003H6909) | Комплект з 2-ох фітингів з ущільненням, DN 20, фаска під зварювання | 003H6909 | 3576.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN25 (003H6910) | Комплект з 2-ох фітингів з ущільненням, DN 25, фаска під зварювання | 003H6910 | 4488.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN32 (003H6911) | Комплект з 2-ох фітингів з ущільненням, DN 32, фаска під зварювання | 003H6911 | 4776.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN40 (003H6912) | Комплект з 2-ох фітингів з ущільненням, DN 40, фаска під зварювання | 003H6912 | 6048.00₴ | - + | |
| Комплект з’єднувальних фітингів під зварювання DN50 (003H6913) | Комплект з 2-ох фітингів з ущільненням, DN 50, фаска під зварювання | 003H6913 | 9288.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN15 (003H6902) | Комплект з 2-ох фітингів з ущільненням, DN 15, конічна зовнішня різьба, 1/2" - 3/4" | 003H6902 | 1248.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN20 (003H6903) | Комплект з 2-ох фітингів з ущільненням, DN 20, конічна зовнішня різьба, 3/4" | 003H6903 | 1956.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN25 (003H6904) | Комплект з 2-ох фітингів з ущільненням, DN 25, конічна зовнішня різьба, 1" | 003H6904 | 2928.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN32 (003H6905) | Комплект з 2-ох фітингів з ущільненням, DN 32, конічна зовнішня різьба, 1 1/4 | 003H6905 | 5052.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN40 (065B2004) | Комплект з 2-ох фітингів з ущільненням, DN 40, конічна зовнішня різьба, 1 1/2 | 065B2004 | 7020.00₴ | - + | |
| Комплект з’єднувальних фітингів різьбові DN50 (065B2005) | Комплект з 2-ох фітингів з ущільненням, DN 50, конічна зовнішня різьба, 2" | 065B2005 | 8988.00₴ | - + | |
| Комплект з’єднувальних фітингів фланцеві DN15 (003H6915) | Комплект з 2-ох фітингів з ущільненням, DN 15, фланцеві РN 25 | 003H6915 | 11724.00₴ | - + | |
| Комплект з’єднувальних фітингів фланцеві DN20 (003H6916) | Комплект з 2-ох фітингів з ущільненням, DN 20, фланцеві РN 25 | 003H6916 | 11724.00₴ | - + | |
| Комплект з’єднувальних фітингів фланцеві DN25 (003H6917) | Комплект з 2-ох фітингів з ущільненням, DN 25, фланцеві РN 25 | 003H6917 | 11724.00₴ | - + | |
| Імпульсна трубка AV 1/8" (003H6852) | Імпульсна трубка AV (комплект), 1/8": 1 x мідна трубка Ø6×1×1500 мм; 1 x компресійний фітинг для підключення до трубопроводу імпульсної трубки Ø6×1 мм | 003H6852 | 2640.00₴ | - + | |
| Імпульсна трубка AV 3/8" (003H6853) | Імпульсна трубка AV (комплект), 3/8": 1 x мідна трубка Ø6×1×1500 мм; 1 x компресійний фітинг для підключення до трубопроводу імпульсної трубки Ø6×1 мм | 003H6853 | 2640.00₴ | - + | |
| Імпульсна трубка AV 1/2" (003H6854) | Імпульсна трубка AV (комплект), 1/2": 1 x мідна трубка Ø6×1×1500 мм; 1 x компресійний фітинг для підключення до трубопроводу імпульсної трубки Ø6×1 мм | 003H6854 | 2604.00₴ | - + |
