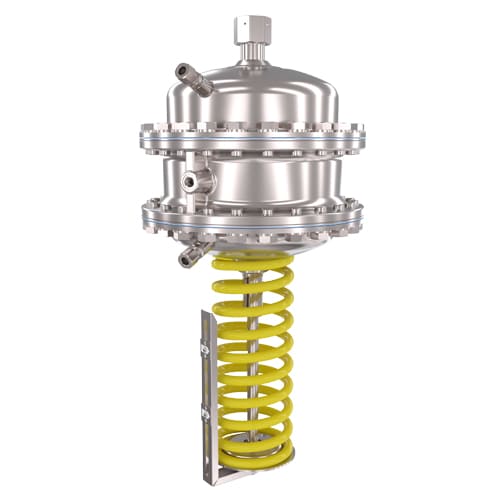

Автоматичний регулятор перепаду тиску з обмеженням витрати AFPQ 2
Виробник:
Danfoss
В обране
AFPQ 2 - це автоматичний регулятор перепаду тиску прямої дії з обмеженням витрати, призначений для застосування в першу чергу в системах централізованого теплопостачання разом з сідельними регулювальними клапанами VFQ 22 та VFQ 221.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
AFPQ 2 - це автоматичний регулятор перепаду тиску прямої дії з обмеженням витрати, призначений для застосування в першу чергу в системах централізованого теплопостачання разом з сідельними регулювальними клапанами VFQ 22 та VFQ 221.
AFPQ 2 є регулятором лінійки Danfoss Virtus, прийшов на заміну автоматичним регуляторам перепаду тиску AFPQ.
Надійний і високоточний клапан регулятора закривається при зростанні перепад тиску та/або коли досягнено значення максимальної витрати.
Регулятор складається з регулювального клапана зі змінним значенням обмеження витрати, регулювального елементу з двома мембранами та пружиною для налаштування перепаду тиску. Регулювання перепаду тиску та витрати є незалежним.
Разом з інтелектуальним електричним приводом Danfoss AMEi 6 доступні такі функції інтелектуальної оптимізації:
- iSET – інтелектуальна оптимізація ефективності теплопункту
- iNET – інтелектуальне балансування мережі
Регулятори AFPQ 2 встановлюються ТІЛЬКИ на зворотному трубопроводі!
Автоматичний регулятор перепаду тиску з обмеженням витрати AFPQ 2 також може працювати з старими сідельними регулювальними клапанами VFQ 2 через адаптер для підключення (003G1780).
Основні характеристики:
- Номінальний діаметр, DN: 65 - 250 мм.
- Максимальна пропускна здатність, Kvs: 60 - 800 м3/г.
- Діапазон обмеження витрати: 5.6 - 500 м3/год.
- Номінальний тиск, РN: 16, 25, 40 бар.
- Діапазони налаштування: 0.2 - 1 / 0.5 - 1.5 бар.
- Обмежувач витрати Δpb: 0.2 бар або 0.5 бар.
- Регульована середа: підготовлена вода /водний розчин гліколю до 30%.
- Діапазон температур: від 2 до 150 °С.
- Підключення: Фланець.
- Монтаж на зворотному трубопроводі, змінне налаштування.
Технічні характеристики:
| Параметри | Значення |
| Розмір мембрани, см2 | 160 - 320 |
| Макс. робочий тиск, бар | 40 |
| Обмежувач витрати, перепад тиску Δpb, бар | 0.2/0.5 |
| Діапазон налаштування, бар | 0.2 - 1 або 0.5 - 1.5 |
| Для клапана DN | 65 - 250 |
| Матеріал корпусу привода | Сталь, мат. 1,0345, оцинкована поверхня |
| Матеріал регульованої мембрани | EPDM (з волоконним армуванням) |
| Матеріал комплекту імпульсних трубок AFPQ 2 | Нержавіюча сталь, мат. Номер 1,4571 |
Детальніше
Номенклатура для замовлення
| Тип | Опис товару | Діапазон настройки, бар | Розмір мембрани, cм2 | Обмежувач витрати, бар | Колір пружини | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|---|---|
| AFPQ 2 0.2-1 бар (003G5710) | Для DN 65-125 | 0.2 - 1 | 160 | 0.2 | Синій | 003G5710 | 220092.00₴ | - + | |
| AFPQ 2 0.2-1 бар (003G5711) | Для DN 65-125 | 0.2 - 1 | 160 | 0.5 | Синій | 003G5711 | 183420.00₴ | - + | |
| AFPQ 2 0.2-1 бар (003G5714) | Для DN 150-250 | 0.2 - 1 | 320 | 0.2 | Помаранчевий | 003G5714 | 200100.00₴ | - + | |
| AFPQ 2 0.2-1 бар (003G5715) | Для DN 150-250 | 0.2 - 1 | 320 | 0.5 | Помаранчевий | 003G5715 | 200100.00₴ | - + | |
| AFPQ 2 0.5-1.5 бар (003G5712) | Для DN 65-125 | 0.5 - 1.5 | 160 | 0.2 | Жовтий | 003G5712 | 183420.00₴ | - + | |
| AFPQ 2 0.5-1.5 бар (003G5713) | Для DN 65-125 | 0.5 - 1.5 | 160 | 0.5 | Жовтий | 003G5713 | 183420.00₴ | - + | |
| AFPQ 2 0.5-1.5 бар (003G5716) | Для DN 150-250 | 0.5 - 1.5 | 320 | 0.2 | Червоний | 003G5716 | 200100.00₴ | - + | |
| AFPQ 2 0.5-1.5 бар (003G5717) | Для DN 150-250 | 0.5 - 1.5 | 320 | 0.5 | Червоний | 003G5717 | 200100.00₴ | - + |
Аксесуари
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| Комплект імпульсних трубок AFPQ 2 DN65 (003G1838) | Комплект імпульсних трубок AFPQ 2, 10 мм, на зворотку, для клапанів DN65, розмір мембрани 160 см2 | 003G1838 | 5868.00₴ | - + | |
| Комплект імпульсних трубок AFPQ 2 DN80 (003G1844) | Комплект імпульсних трубок AFPQ 2, 10 мм, на зворотку, для клапанів DN80, розмір мембрани 160 см2 | 003G1844 | 5868.00₴ | - + | |
| Комплект імпульсних трубок AFPQ 2 DN100 (003G1845) | Комплект імпульсних трубок AFPQ 2, 10 мм, на зворотку, для клапанів DN100, розмір мембрани 160 см2 | 003G1845 | 5868.00₴ | - + | |
| Комплект імпульсних трубок AFPQ 2 DN125 (003G1846) | Комплект імпульсних трубок AFPQ 2, 10 мм, на зворотку, для клапанів DN125, розмір мембрани 160 см2 | 003G1846 | 5868.00₴ | - + | |
| Комплект імпульсних трубок AFPQ 2 DN150 (003G1865) | Комплект імпульсних трубок AFPQ 2, 10 мм, на зворотку, для клапанів DN150, розмір мембрани 320 см2 | 003G1865 | 6000.00₴ | - + | |
| Комплект імпульсних трубок AFPQ 2 DN200 (003G1866) | Комплект імпульсних трубок AFPQ 2, 10 мм, на зворотку, для клапанів DN200, розмір мембрани 320 см2 | 003G1866 | 6660.00₴ | - + | |
| Комплект імпульсних трубок AFPQ 2 DN250 (003G1867) | Комплект імпульсних трубок AFPQ 2, 10 мм, на зворотку, для клапанів DN250, розмір мембрани 320 см2 | 003G1867 | 7872.00₴ | - + | |
| Імпульсна трубка AF (003G1391) | Імульсна трубка AF (комплект): мідна трубка 10×1×1500 мм; компресійний фітинг для підключення до трубопроводу (G1/4); та дві втулки | 003G1391 | 3252.00₴ | - + | |
| Компресійний фітинг для підключення трубки 10x1 (003G1468) | Компресійний фітинг для підключення трубки Ø10×1 до регулятора, (G 1/4) | 003G1468 | 844.80₴ | - + | |
| Запірний клапан 10 мм (003G1401) | Запірний клапан для імпульсної трубки Ø10 | 003G1401 | 15180.00₴ | - + | |
| Інтелектуальний електропривод AMEi 6 iSET 230V (082G4300) | Інтелектуальний електропривод AMEi 6 з функцією iSET, 230V | 082G4300 | 118260.00₴ | - + | |
| Інтелектуальний електропривод AMEi 6 iSET 24 V (082G4301) | Інтелектуальний електропривод AMEi 6 з функцією iSET, 24V | 082G4301 | 118260.00₴ | - + | |
| Інтелектуальний електропривод AMEi 6 iNET 230V (082G4302) | Інтелектуальний електропривод AMEi 6 з функцією iNET, 230V | 082G4302 | 107484.00₴ | - + | |
| Інтелектуальний електропривод AMEi 6 iNET 24V (082G4303) | Інтелектуальний електропривод AMEi 6 з функцією iNET, 24V | 082G4303 | 107484.00₴ | - + | |
| Вставка для регулювання тиску VFG/Q 221 DN65 (003G1807) | Вставка для регулювання тиску VFG/Q 221 DN65, Kvs 60 м3/год, PN 16/25/40 | 003G1807 | 97644.00₴ | - + | |
| Вставка для регулювання тиску VFG/Q 221 DN80 (003G1808) | Вставка для регулювання тиску VFG/Q 221 DN80, Kvs 80 м3/год, PN 16/25/40 | 003G1808 | 108360.00₴ | - + | |
| Вставка для регулювання тиску VFG/Q 221 DN100 (003G1809) | Вставка для регулювання тиску VFG/Q 221 DN100, Kvs 160 м3/год, PN 16/25/40 | 003G1809 | 138708.00₴ | - + | |
| Вставка для регулювання тиску VFG/Q 221 DN125 (003G1810) | Вставка для регулювання тиску VFG/Q 221 DN125, Kvs 250 м3/год, PN 16/25/40 | 003G1810 | 142212.00₴ | - + | |
| Адаптер для підключення DN15-250 (003G1780) | Адаптер для підключення нових автоматичних регуляторів прямої дії Virtus AFx 2 до старих регулювальних клапанів VFx 2 (DN15-250) | 003G1780 | 5772.00₴ | - + |
Номенклатура для замовлення Сідельні регулювальні клапани
| Тип | Ду, мм | Робочий тиск, бар | Kvs, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| VFQ 22 DN65 PN16 (065B5570) | 65 | 16 | 60 | 065B5570 | 213708.00₴ | - + | |
| VFQ 22 DN80 PN16 (065B5571) | 80 | 16 | 80 | 065B5571 | 231000.00₴ | - + | |
| VFQ 22 DN100 PN16 (065B5572) | 100 | 16 | 160 | 065B5572 | 391704.00₴ | - + | |
| VFQ 22 DN125 PN16 (065B5573) | 125 | 16 | 250 | 065B5573 | 512700.00₴ | - + | |
| VFQ 22 DN150 PN16 (065B5574) | 150 | 16 | 380 | 065B5574 | 774396.00₴ | - + | |
| VFQ 22 DN200 PN16 (065B5575) | 200 | 16 | 650 | 065B5575 | 1184808.00₴ | - + | |
| VFQ 22 DN250 PN16 (065B5576) | 250 | 16 | 800 | 065B5576 | 1473996.00₴ | - + | |
| VFQ 22 DN65 PN25 (065B5577) | 65 | 25 | 60 | 065B5577 | 241356.00₴ | - + | |
| VFQ 22 DN80 PN25 (065B5578) | 80 | 25 | 80 | 065B5578 | 266892.00₴ | - + | |
| VFQ 22 DN100 PN25 (065B5579) | 100 | 25 | 160 | 065B5579 | 433800.00₴ | - + | |
| VFQ 22 DN125 PN25 (065B5580) | 125 | 25 | 250 | 065B5580 | 556440.00₴ | - + | |
| VFQ 22 DN150 PN25 (065B5581) | 150 | 25 | 380 | 065B5581 | 827760.00₴ | - + | |
| VFQ 22 DN200 PN25 (065B5582) | 200 | 25 | 650 | 065B5582 | 1379880.00₴ | - + | |
| VFQ 22 DN250 PN25 (065B5583) | 250 | 25 | 800 | 065B5583 | 1817568.00₴ | - + | |
| VFQ 221 DN65 PN16 (065B5600) | 65 | 16 | 60 | 065B5600 | 235092.00₴ | - + | |
| VFQ 221 DN80 PN16 (065B5601) | 80 | 16 | 80 | 065B5601 | 254112.00₴ | - + | |
| VFQ 221 DN100 PN16 (065B5602) | 100 | 16 | 160 | 065B5602 | 430920.00₴ | - + | |
| VFQ 221 DN125 PN16 (065B5603) | 125 | 16 | 250 | 065B5603 | 543444.00₴ | - + | |
| VFQ 221 DN150 PN16 (065B5604) | 150 | 16 | 380 | 065B5604 | 820884.00₴ | - + | |
| VFQ 221 DN200 PN16 (065B5605) | 200 | 16 | 650 | 065B5605 | 1232172.00₴ | - + | |
| VFQ 221 DN250 PN16 (065B5606) | 250 | 16 | 800 | 065B5606 | 1503456.00₴ | - + | |
| VFQ 221 DN65 PN25 (065B5607) | 65 | 25 | 60 | 065B5607 | 265476.00₴ | - + | |
| VFQ 221 DN80 PN25 (065B5608) | 80 | 25 | 80 | 065B5608 | 293592.00₴ | - + | |
| VFQ 221 DN100 PN25 (065B5609) | 100 | 25 | 160 | 065B5609 | 477180.00₴ | - + | |
| VFQ 221 DN125 PN25 (065B5610) | 125 | 25 | 250 | 065B5610 | 589836.00₴ | - + | |
| VFQ 221 DN150 PN25 (065B5611) | 150 | 25 | 380 | 065B5611 | 877428.00₴ | - + | |
| VFQ 221 DN200 PN25 (065B5612) | 200 | 25 | 650 | 065B5612 | 1435056.00₴ | - + | |
| VFQ 221 DN250 PN25 (065B5613) | 250 | 25 | 800 | 065B5613 | 1853892.00₴ | - + | |
| VFQ 221 DN65 PN40 (065B5614) | 65 | 40 | 60 | 065B5614 | 303048.00₴ | - + | |
| VFQ 221 DN80 PN40 (065B5615) | 80 | 40 | 80 | 065B5615 | 343668.00₴ | - + | |
| VFQ 221 DN100 PN40 (065B5616) | 100 | 40 | 160 | 065B5616 | 531948.00₴ | - + | |
| VFQ 221 DN125 PN40 (065B5617) | 125 | 40 | 250 | 065B5617 | 600132.00₴ | - + | |
| VFQ 221 DN150 PN40 (065B5618) | 150 | 40 | 380 | 065B5618 | 973236.00₴ | - + | |
| VFQ 221 DN200 PN40 (065B5619) | 200 | 40 | 650 | 065B5619 | 1452000.00₴ | - + | |
| VFQ 221 DN250 PN40 (065B5620) | 250 | 40 | 800 | 065B5620 | 2286888.00₴ | - + | |
| VFQ 2 DN15 PN16 (065B2654) | 15 | 16 | 4.0 | 065B2654 | 98664.00₴ | - + | |
| VFQ 2 DN20 PN16 (065B2655) | 20 | 16 | 6.3 | 065B2655 | 113112.00₴ | - + | |
| VFQ 2 DN25 PN16 (065B2656) | 25 | 16 | 8.0 | 065B2656 | 123624.00₴ | - + | |
| VFQ 2 DN32 PN16 (065B2657) | 32 | 16 | 16 | 065B2657 | 133920.00₴ | - + | |
| VFQ 2 DN40 PN16 (065B2658) | 40 | 16 | 20 | 065B2658 | 149760.00₴ | - + | |
| VFQ 2 DN50 PN16 (065B2659) | 50 | 16 | 32 | 065B2659 | 162432.00₴ | - + | |
| VFQ 2 DN65 PN16 (065B2660) | 65 | 16 | 50 | 065B2660 | 222720.00₴ | - + | |
| VFQ 2 DN80 PN16 (065B2661) | 80 | 16 | 80 | 065B2661 | 240768.00₴ | - + | |
| VFQ 2 DN100 PN16 (065B2662) | 100 | 16 | 125 | 065B2662 | 408240.00₴ | - + | |
| VFQ 2 DN125 PN16 (065B2663) | 125 | 16 | 160 | 065B2663 | 534312.00₴ | - + | |
| VFQ 2 DN150 PN16 (065B2664) | 150 | 16 | 280 | 065B2664 | 807048.00₴ | - + | |
| VFQ 2 DN200 PN16 (065B2758) | 200 | 16 | 320 | 065B2758 | 1234752.00₴ | - + | |
| VFQ 2 DN250 PN16 (065B2759) | 250 | 16 | 400 | 065B2759 | 1536096.00₴ | - + | |
| VFQ 2 DN15 PN25 (065B2667) | 15 | 25 | 4.0 | 065B2667 | 114408.00₴ | - + | |
| VFQ 2 DN20 PN25 (065B2668) | 20 | 25 | 6.3 | 065B2668 | 129528.00₴ | - + | |
| VFQ 2 DN25 PN25 (065B2669) | 25 | 25 | 8.0 | 065B2669 | 141456.00₴ | - + | |
| VFQ 2 DN32 PN25 (065B2670) | 32 | 25 | 16 | 065B2670 | 152460.00₴ | - + | |
| VFQ 2 DN40 PN25 (065B2671) | 40 | 25 | 20 | 065B2671 | 169128.00₴ | - + | |
| VFQ 2 DN50 PN25 (065B2672) | 50 | 25 | 32 | 065B2672 | 187140.00₴ | - + | |
| VFQ 2 DN65 PN25 (065B2673) | 65 | 25 | 50 | 065B2673 | 251508.00₴ | - + | |
| VFQ 2 DN80 PN25 (065B2674) | 80 | 25 | 80 | 065B2674 | 278124.00₴ | - + | |
| VFQ 2 DN100 PN25 (065B2675) | 100 | 25 | 125 | 065B2675 | 452124.00₴ | - + | |
| VFQ 2 DN125 PN25 (065B2676) | 125 | 25 | 160 | 065B2676 | 579900.00₴ | - + | |
| VFQ 2 DN15 PN40 (065B2677) | 15 | 40 | 4.0 | 065B2677 | 132504.00₴ | - + | |
| VFQ 2 DN20 PN40 (065B2678) | 20 | 40 | 6.3 | 065B2678 | 148992.00₴ | - + | |
| VFQ 2 DN25 PN40 (065B2679) | 25 | 40 | 8.0 | 065B2679 | 161736.00₴ | - + | |
| VFQ 2 DN32 PN40 (065B2680) | 32 | 40 | 16 | 065B2680 | 176628.00₴ | - + | |
| VFQ 2 DN40 PN40 (065B2681) | 40 | 40 | 20 | 065B2681 | 195036.00₴ | - + | |
| VFQ 2 DN50 PN40 (065B2682) | 50 | 40 | 32 | 065B2682 | 214728.00₴ | - + | |
| VFQ 2 DN65 PN40 (065B2683) | 65 | 40 | 50 | 065B2683 | 287124.00₴ | - + | |
| VFQ 2 DN80 PN40 (065B2684) | 80 | 40 | 80 | 065B2684 | 325620.00₴ | - + | |
| VFQ 2 DN100 PN40 (065B2685) | 100 | 40 | 125 | 065B2685 | 503964.00₴ | - + | |
| VFQ 2 DN125 PN40 (065B2686) | 125 | 40 | 160 | 065B2686 | 590016.00₴ | - + | |
| VFQ 2 DN150 PN40 (065B2687) | 150 | 40 | 280 | 065B2687 | 956868.00₴ | - + | |
| VFQ 2 DN200 PN40 (065B2688) | 200 | 40 | 320 | 065B2688 | 1455024.00₴ | - + | |
| VFQ 2 DN250 PN40 (065B2689) | 250 | 40 | 400 | 065B2689 | 2336520.00₴ | - + |
