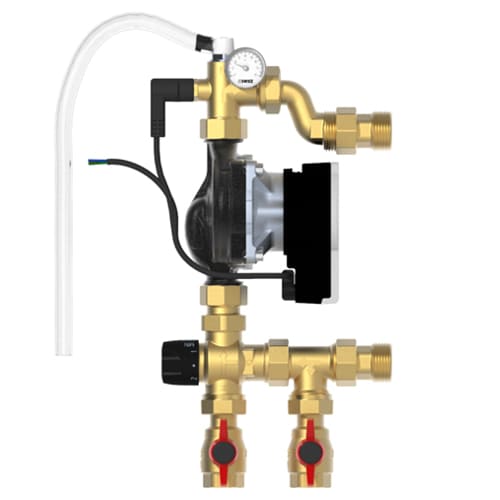

Змішувальний вузол Herz Thermo
Змішувальний вузол THERMO для системи підлогового опалення з насосом з частотним регулюванням WILO PARA. Для підключення до розподільника системи підлогового опалення з кількістю контурів від 2 до 16.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
Змішувальний вузол THERMO для системи підлогового опалення з насосом з частотним регулюванням WILO PARA. Для підключення до розподільника системи підлогового опалення з кількістю контурів від 2 до 16.
До складу вузла входять:
- циркуляційний насос;
- змішувальний клапан з попереднім налаштуванням (20–42 °C) для регулювання температури теплоносія на вході до розподільника;
- термометр для візуалізації температури теплоносія на вході до розподільника;
- термостат безпеки (фіксована температура вимкнення 60 °C);
- повітровідвідник зі шлангом;
- запірна арматура (кульові крани G 3/4”);
- фітинг різьбовий – ексцентрик;
- з’єднувальні фітинги із зовнішньою різьбою R 1″ для підключення до розподільника та накидною гайкою G 1″ для підключення до змішувального вузла (прокладки для ущільнення по площині в комплекті).
Ексцентрик дозволяє підключати розподільники з міжосьовою відстанню від 167 до 233 мм.
Розподільник, шафу і обладнання для управління окремими контурами замовляється окремо.
Переваги змішувального вузла THERMO:
- регульована температура змішаного теплоносія від 20 до 42 °C;
- запірні кульові крани в комплекті;
- простота експлуатації та обслуговування;
- надійна конструкція і тривалий термін служби;
- постійний контроль якості на власному виробництві;
- легкий монтаж.
Принцип роботи:
Змішувальний вузол ТHЕRМО підключають до первинного (високотемпературного) контуру та розподільника системи підлогового опалення. Термостатичний змішувальний клапан змішує нагрітий теплоносій (А) з остиглим (В), що поступає зі зворотного трубопроводу системи підлогового опалення, і регулює температуру теплоносія (АВ), який подається в систему, відповідно до заданого значення.
Область застосування:
Змішувальний вузол THERMO використовують для підключення низькотемпературного контуру панельнопроменевого опалення (підлогового або стінового) до високотемпературної системи опалення. Змішувальний вузол забезпечує підтримання встановленоїрозрахункової температури теплоносія у вторинному контурі системи опалення (на вході до розподільника) навіть при зміні температури теплоносія в первинному контурі. Температуру теплоносія на виході вузла можна регулювати в діапазоні від 20 до 42 °C. Точність підтримання встановленої температури складає ±2 °C. Регулювання витрати теплоносія у вторинному контурівиконують по температурі поверхні гріючої панелі або по температурі повітря в приміщенні (за потреби).
Технічні характеристики:
| Параметри | Значення |
| Номінальний тиск, бар | 6 (статичний) 5 (динамічний) |
| Діапазон налаштування температури, °C | 20 - 42 |
| Точність підтримання температури, °C | ±2 |
| Максимальне співвідношення тисків між вводами гарячої та остиглої води (C/C або C/H) | 2:1 |
| Мінімальний перепад температури між гарячою та змішаною водою для забезпечення відмовостійкості, °C | 10 |
| Максимальна робоча температура, °C | 90 |
| Мінімальна робоча температура, °C | 2 |
| Біметалевий перемикач термостата безпеки | фіксована температура відключення 60 °C |
| Діапазон вимірювання термометра, °C | 0 - 80 |
| Пропускна здатність Kvs, м3/год | 2.5 |
| Матеріал корпусу, прокладки, з’єднання з накидною гайкою | латунь відповідно до EN 12165 |
| Матеріал ексцентрика | латунь відповідно до EN 1982 |
| Ущільнення | EPDM |
| Зовнішня різьба | відповідно до ISO 228-1 |
| Тип | Опис товару | Діапазон настройки, °С | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|
| Змішувальний вузол Herz Thermo з насосом (3F53241) | Змішувальний вузол Thermo з насосом з частотним регулюванням Wilo Para | 20 - 42 | 3F53241 | 19815.20₴ | - + |
