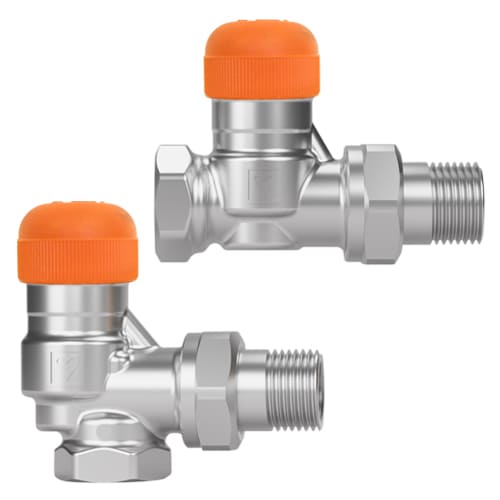

Динамічний радіаторний клапан Herz TS-120-V Smart

Herz TS-120-V Smart - клапан терморегулятора з функцією автоматичного регулювання перепаду тиску та обмеження витрати теплоносія.

Область застосування:

Клапан терморегулятора HERZ-TS-120-V-SMART використовують разом з термостатичною головкою у двотрубних системах опалення для регулювання температури та автоматичного гідравлічного балансування.

Принцип дії:

Клапан терморегулятора HERZ-TS-120-V-SMART має вбудований регулятор перепаду тиску. Це дає змогу автоматично обмежувати максимальну витрату теплоносія через клапан шляхом встановлення відповідної площі перетину дроселя. Вбудований у клапан HERZ-TS-120-V-SMART регулятор перепаду тиску компенсує коливання тиску, викликані відкриттям або закриттям клапанів радіаторних терморегуляторів у системі. При розширенні системи або відключенні її частини не треба змінювати налаштування клапанів терморегуляторів HERZ-TS-120-V-SMART, що значно спрощує гідравлічне балансування системи та процес її наладки. Клапан терморегулятора HERZ у поєднанні з термостатичною головкою HERZ забезпечує високоефективне та надійне регулювання температури в приміщенні.

Монтаж:

Клапани терморегуляторів встановлюють на подавальній лінії радіаторів так, щоб напрямок руху теплоносія відповідав напрямку стрілки на його корпусі. При монтажі клапанів слід враховувати, що термостатичні головки з вбудованим датчиком повинні бути встановлені в горизонтальному положенні, щоб забезпечувати оптимальний контроль температури повітря в приміщенні.

Підключення до радіатора:

Клапан оснащений різьбовим з’єднувачем 1621021. Хвостовик із зовнішньою різьбою R 1/2" рекомендовано вкручувати в радіатор за допомогою монтажного ключа 1668000. Корпус клапана з’єднують з хвостовиком накидною гайкою (ущільнення „сфера-конус“).

Технічні характеристики:
