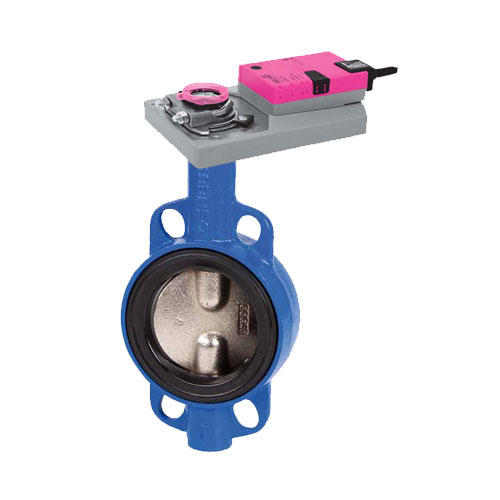

VITECH Засувки батерфляй поворотні міжфланцеві з електроприводом
Виробник:
Vitech
В обране
Засувка Баттерфляй поворотна міжфланцева з електроприводом призначена для застосування як запірно-регулюючу арматуру в системах опалення та водопостачання.
Усі батерфляї з приводами мають можливість повороту вручну.
При монтажі рекомендується горизонтальне розташування штока.
Комплектація здійснюється на базі приводів BELIMO серії SM (Ду 50-80) та GM (Ду 100-200).
На батерфляї Ду 150 та Ду 200 встановлюється здвоєний привід BELIMO серії GM.
Технічні дані:
- Діапазон мінімальних діаметрів: 50 – 200мм
- Номінальна температура: 130оС
- Максимальний тиск: 1,6 МПа
- Тип приєднання ДЕРЖСТАНДАРТ: 12820-80
- Електроживлення: 220 В, 24 В
- Час закриття/відкриття: 150 с
- Управління приводом: 3-х точкова схема (за запитом можлива комплектація приводом з аналоговим керуванням 0-10В)
Матеріали:
- Корпус: Сірий чавун
- Диск: Ковкий чавун / Нержавіюча сталь
- Шпиндель: Нержавіюча сталь
- Прокладка: EPDM
Габаритні розміри, мм

| Ду | C | D | E | F | H | Z | P |
| 50 | 160 | 20 | 90 | 42 | 78 | 100 | 11 |
| 65 | 175 | 20 | 90 | 45 | 89 | 108 | 11 |
| 80 | 180 | 20 | 90 | 45 | 95 | 127 | 11 |
| 100 | 200 | 27 | 92 | 52 | 114 | 156 | 11 |
| 125 | 212 | 27 | 92 | 54 | 127 | 190 | 14 |
| 150 | 230 | 27 | 92 | 56 | 139 | 212 | 14 |
| 200 | 260 | 35 | 120 | 60 | 175 | 270 | 17 |
