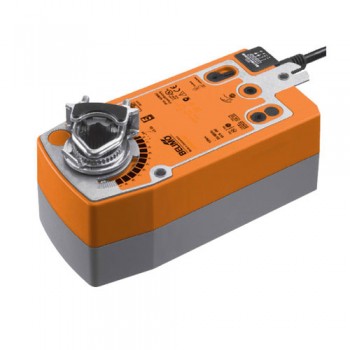

Электропривод SF230A с возвратной пружиной DN 50-80

Электроприводы для поворотных заслонок DN 50 ... 80 с возвратной пружиной!

Технические характеристики: SF230A

Напряжение питания: 230 В, 50/60 Гц

Расчетная мощность: 18 ВА

Потребляемая мощность: 6,5 Вт

Схема управления: двухпозиционное (откр/закр)

Ручное управление: С помощью шестигранного ключа

Крутящий момент: мин 20 Нм

Класс защиты: ІІІ (для низких напряжений), ІІ (все изолировано)

Время поворота: Двигатель - 75 сек, пружина - 20 сек

Температура регулирующей среды: - 30^оС... + 50^оС

Страна производитель: Швейцария

Принцип действия:

При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине возвращает заслонку в охранное положение.

Простой монтаж:

Привод шлегко установливается непосредственно на шток заслонки с помощью специального переходника.

Высокая функциональная надежность:

Электропривод  защищен  от  перегрузки,  не  требует  конечных  выключателей  и останавливается автоматически при достижении конечных положений.

Ручное управление:

С помощью специальной ручки заслонкой можно управлять вручную,причем есть возможность заблокировать ее в любом необходимом положении.

Разблокирование осуществалется механически либо автоматически (подачей напряжения).

Настройка угла поворота с помощью механических упоров.

Применение:

Привод предназначен для управления поворотными заслонками типа "баттерфляй" 20 HM

Схема электрических соединений:

Размеры:
