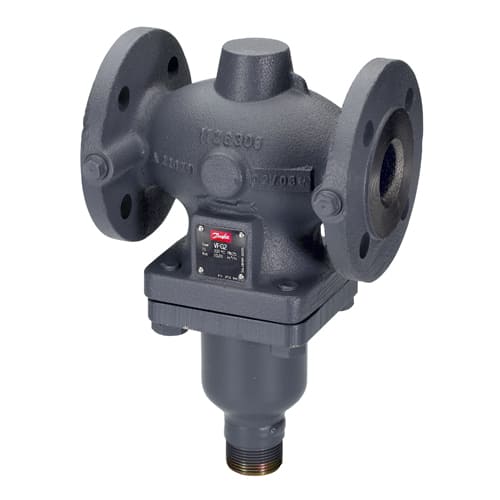

Седельный регулирующий клапан VFGS 2
Бренд
Danfoss
В избранное
VFGS2 – 2-х ходовые, фланцевые, седельные регулирующие клапаны, разгруженные по давлению, предназначенные для применения в системах пароснабжения или централизованного теплоснабжения, при высоких температурах и давлении регулируемой среды (водяного пара или подготовленной воды) используются вместе с автоматическими регуляторами давления «после себя» (прямого действия) AFD и с термостатическими элементами AFT 06, AFT 17.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
VFGS2 – 2-х ходовые, фланцевые, седельные регулирующие клапаны, разгруженные по давлению, предназначенные для применения в системах пароснабжения или централизованного теплоснабжения, при высоких температурах и давлении регулируемой среды (водяного пара или подготовленной воды) используются вместе с автоматическими регуляторами давления «после себя» (прямого действия) AFD и с термостатическими элементами AFT 06, AFT 17.
Основные характеристики:
- Номинальный диаметр, DN: 15 … 250 мм.
- Максимальная пропускная способность, kvs: 4 … 400 м3/г.
- Номинальное давление, РN: 16, 25, 40 бар.
- Диапазоны настройки Δps: 0,05-0,35 / 0,1-0,7 / 0,15-1,5 / 0,5-3,0 / 1,0-6,0 / 3,0-12,0 / 8,0 – 16,0 бар
- Регулируемая среда: водяная пара, подготовленная вода/водный раствор гликоля до 30%, температурой 2…200 / 300 / 350 °С.
- Соединения: фланцы.
- 2-ходовой, нормально открытый.
- Уплотнение конуса (золотника): металл/металл.
- Разгружены по давлению.
Технические характеристики:
| Параметры | Значение |
| Номинальный диаметр, DN | 15 - 250 мм |
| Максимальная пропускная способность, Kvs | 4 - 400 м3/ч |
| Расходная характеристика регулирования | Линейная |
| Фактор кавитации Z | 0.2 - 0.6 |
| Протекание согласно стандарту IEC534 (% от kvs) | ≤0,03 (≤0,05 для DN150-250) |
| Номинальное давление, PN | 16, 25, 40 бар |
| Максимальный перепад давления | 10 - 20 бар |
| Регулируемая среда | Водяная пара, подготовленная вода или водный раствор гликоля (до 30 %) |
| рН регулируемой среды | Мин. 7, макс. 10 |
| Температура регулируемой среды, °C | 2...200 / 2...300 / 2...350 |
| Соединение | Фланцы |
| Материал корпуса клапана | PN16 – серый чугун; PN25 – высокопрочный чугун; PN40 - Стальное литье |
| Материал седла | Нержавеющая сталь |
| Материал конуса (золотника) | Нержавеющая сталь |
| Материал уплотнения | Металл |
Подробнее
Номенклатура для заказа
| Тип | Ду, мм | Рабочее давление, бар | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| VFGS 2 DN15 PN16 (065B2430) | 15 | 16 | 4 | 065B2430 | 83856.00₴ | - + | |
| VFGS 2 DN20 PN16 (065B2431) | 20 | 16 | 6.3 | 065B2431 | 91824.00₴ | - + | |
| VFGS 2 DN25 PN16 (065B2432) | 25 | 16 | 8 | 065B2432 | 96420.00₴ | - + | |
| VFGS 2 DN32 PN16 (065B2433) | 32 | 16 | 16 | 065B2433 | 110148.00₴ | - + | |
| VFGS 2 DN40 PN16 (065B2434) | 40 | 16 | 20 | 065B2434 | 124608.00₴ | - + | |
| VFGS 2 DN50 PN16 (065B2435) | 50 | 16 | 32 | 065B2435 | 141300.00₴ | - + | |
| VFGS 2 DN65 PN16 (065B2436) | 65 | 16 | 50 | 065B2436 | 200808.00₴ | - + | |
| VFGS 2 DN80 PN16 (065B2437) | 80 | 16 | 80 | 065B2437 | 210660.00₴ | - + | |
| VFGS 2 DN100 PN16 (065B2438) | 100 | 16 | 125 | 065B2438 | 311808.00₴ | - + | |
| VFGS 2 DN125 PN16 (065B2439) | 125 | 16 | 160 | 065B2439 | 503940.00₴ | - + | |
| VFGS 2 DN15 PN25 (065B2443) | 15 | 25 | 4 | 065B2443 | 100476.00₴ | - + | |
| VFGS 2 DN20 PN25 (065B2444) | 20 | 25 | 6.3 | 065B2444 | 109476.00₴ | - + | |
| VFGS 2 DN25 PN25 (065B2445) | 25 | 25 | 8 | 065B2445 | 117792.00₴ | - + | |
| VFGS 2 DN32 PN25 (065B2446) | 32 | 25 | 16 | 065B2446 | 135252.00₴ | - + | |
| VFGS 2 DN40 PN25 (065B2447) | 40 | 25 | 20 | 065B2447 | 148932.00₴ | - + | |
| VFGS 2 DN50 PN25 (065B2448) | 50 | 25 | 32 | 065B2448 | 166236.00₴ | - + | |
| VFGS 2 DN65 PN25 (065B2449) | 65 | 25 | 50 | 065B2449 | 224964.00₴ | - + | |
| VFGS 2 DN80 PN25 (065B2450) | 80 | 25 | 80 | 065B2450 | 252828.00₴ | - + | |
| VFGS 2 DN100 PN25 (065B2451) | 100 | 25 | 125 | 065B2451 | 343080.00₴ | - + | |
| VFGS 2 DN125 PN25 (065B2452) | 125 | 25 | 160 | 065B2452 | 547008.00₴ | - + | |
| VFGS 2 DN15 PN40 (065B2453) | 15 | 40 | 4 | 065B2453 | 107448.00₴ | - + | |
| VFGS 2 DN20 PN40 (065B2454) | 20 | 40 | 6.3 | 065B2454 | 117792.00₴ | - + | |
| VFGS 2 DN25 PN40 (065B2455) | 25 | 40 | 8 | 065B2455 | 128172.00₴ | - + | |
| VFGS 2 DN32 PN40 (065B2456) | 32 | 40 | 16 | 065B2456 | 145476.00₴ | - + | |
| VFGS 2 DN40 PN40 (065B2457) | 40 | 40 | 20 | 065B2457 | 180264.00₴ | - + | |
| VFGS 2 DN50 PN40 (065B2458) | 50 | 40 | 32 | 065B2458 | 193980.00₴ | - + | |
| VFGS 2 DN65 PN40 (065B2459) | 65 | 40 | 50 | 065B2459 | 263172.00₴ | - + | |
| VFGS 2 DN80 PN40 (065B2460) | 80 | 40 | 80 | 065B2460 | 304800.00₴ | - + | |
| VFGS 2 DN100 PN40 (065B2461) | 100 | 40 | 125 | 065B2461 | 429540.00₴ | - + | |
| VFGS 2 DN125 PN40 (065B2462) | 125 | 40 | 160 | 065B2462 | 561024.00₴ | - + |
Номенклатура для заказа Клапаны с удлиненным корпусом
| Тип | Ду, мм | Рабочее давление, бар | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| VFGS 2 DN150 PN16 (065B2440) | 150 | 16 | 280 | 065B2440 | 1018140.00₴ | - + | |
| VFGS 2 DN200 PN16 (065B2441) | 200 | 16 | 320 | 065B2441 | 1404972.00₴ | - + | |
| VFGS 2 DN250 PN16 (065B2442) | 250 | 16 | 400 | 065B2442 | 1765824.00₴ | - + | |
| VFGS 2 DN150 PN40 (065B2463) | 150 | 40 | 280 | 065B2463 | 1184844.00₴ | - + | |
| VFGS 2 DN200 PN40 (065B2464) | 200 | 40 | 320 | 065B2464 | 1697844.00₴ | - + | |
| VFGS 2 DN250 PN40 (065B2465) | 250 | 40 | 400 | 065B2465 | 2716848.00₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Удлинитель штока ZF 6 (003G1393) | Для клапанов VFG… и VFU 2 DN 15-125, для воды и пара, Tмакс. 200 °С | 003G1393 | 13272.00₴ | - + | |
| Удлинитель штока ZF 4 (003G1394) | Для клапанов VFG… и VFU 2 DN 15-125, для воды и пара, Tмакс. 350 °С | 003G1394 | 21972.00₴ | - + | |
| Удлинитель штока ZF 5 (003G1396) | Для клапанов VFG… и VFU 2 DN 15-125, для воды, пара и нефтепродуктов, Tмакс. 350 °С | 003G1396 | 68424.00₴ | - + | |
| Разделитель потока DN15-20 (065B2775) | Для клапанов VFGS 2 (для уменьшения шума) DN 15-20, Kvs 4 - 6.3 м3/ч (2.5 - 4 м3/ч при установке распределителя потока) | 065B2775 | 28068.00₴ | - + | |
| Разделитель потока DN25-32 (065B2776) | Для клапанов VFGS 2 (для уменьшения шума) DN 25-32, Kvs 8 - 16 м3/ч (6.3 - 10 м3/ч при установке распределителя потока) | 065B2776 | 29316.00₴ | - + | |
| Разделитель потока DN65-80 (065B2778) | Для клапанов VFGS 2 (для уменьшения шума) DN 65-80, Kvs 50 - 80 м3/ч (40 - 63 м3/ч при установке распределителя потока) | 065B2778 | 48756.00₴ | - + | |
| Разделитель потока DN100-125 (065B2779) | Для клапанов VFGS 2 (для уменьшения шума) DN 100-125, Kvs 125 - 160 м3/ч (100 - 125 м3/ч при установке распределителя потока) | 065B2779 | 63636.00₴ | - + | |
| Импульсная трубка AF (003G1391) | Импульсная трубка AF (комплект): медная трубка 10×1×1500 мм; компрессионный фитинг для подключения к трубопроводу (G1/4); и две втулки | 003G1391 | 3552.00₴ | - + | |
| Охладитель импульса V1 (003G1392) | Охладитель импульса V1, емкость 1 л, с компрессионными фитингами для трубки Ø10×1 | 003G1392 | 25392.00₴ | - + | |
| Охладитель импульса V3 (003G1403) | Охладитель импульса V3, емкость 3 л, с компрессионными фитингами для трубки Ø10×1 (только для кодов № 003G1018 (AFP), 003G1006 (AFD), 003G1013 (AFA) и 003G1023 (AFPA) ) | 003G1403 | 59532.00₴ | - + | |
| Компрессионный фитинг для подключения трубки 10x1 (003G1468) | Компрессионный фитинг для подключения трубки Ø10×1 к регулятору, (G 1/4) | 003G1468 | 921.60₴ | - + |
Литература
- Техническое описание Седельный регулирующий клапан VFGS 2 (UA).pdf (388 КБ)
- Техническое описание Седельный регулирующий клапан VFGS 2 (UA).pdf (728 КБ)
- Техническое описание Седельный регулирующий клапан VFGS 2 (UA).pdf (799 КБ)
- Техническое описание Седельный регулирующий клапан VFGS 2 (UA).pdf (1,46 МБ)
- Каталог Регулирующие клапаны и электрические приводы.pdf (25,5 МБ)
- Брошюра.pdf (4,16 МБ)
