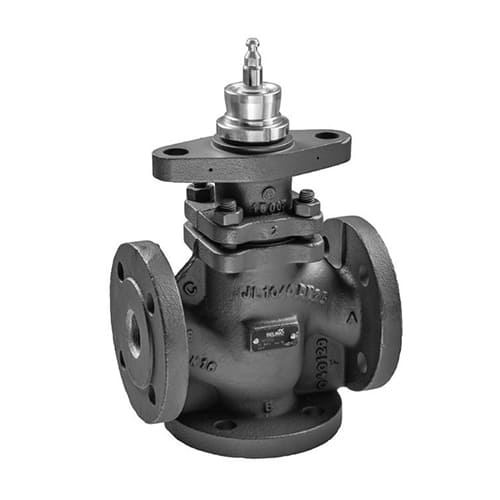

Седельный регулирующий клапан BELIMO H7…S
Бренд
Belimo
В избранное
Трехходовые седельные фланцевые клапаны PN16 DN 15...100 BELIMO H7…S предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха, а также в водяных и паровых контурах отопительных установок.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Трехходовые седельные фланцевые клапаны PN16 DN 15...100 BELIMO H7…S предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха, а также в водяных и паровых контурах отопительных установок.
Применение:
- водяные контуры в установках подготовки воздуха;
- водяные контуры в отопительных установках.
Принцип работы:
Седельный клапан приводится в действие линейным электроприводом, который управляется стандартным аналоговым сигналом, или по 3-точечной схеме и передвигает конус клапана – рабочий элемент – в положение, соответствующее управляющему сигналу.
Особенности изделия:
- равнопропорциональная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ для поворота привода.
Технические характеристики:
| Параметры | Значение |
| Рабочая среда | Холодная или горячая вода, вода с антифризом ≤50 % от объема |
| Температура среды | +5 до +150 °C |
| Условное давление Ps | 1600 кПа (PN 16) |
| Характеристика потока | Участок А-АВ: равнопропорциональная Участок В-АВ: линейная |
| Амплитуда изменений регулируемой среды Sv | DN15 Sv=50 DN20...100 Sv=100 |
| Величина протекания | Участок А-АВ: макс. 0.05 % от Kvs. Участок В-АВ: макс. 1 % от Kvs. |
| Трубное подключение | Фланцы ISO 7005-2 (PN 16) |
| Допустимый перепад давления △рmах | DN 15…25 △рmах = 1000 кПа DN 32…100 △рmах = △ps |
| Точка закрытия | Внизу (⛛) |
| Положение установки | Вертикально или горизонтально |
| Тех. обслуживание | Не требует |
| Материал тела клапана | Чугун GG25 |
| Материал конуса клапана | Нержавеющая сталь |
| Материал штока клапана | Нержавеющая сталь |
| Материал седла клапана | Нержавеющая сталь |
| Материал уплотнения штока | О-образное кольцо PTFE |
Подробнее
Номенклатура для заказа
| Тип | Ду, мм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| H715S DN15 (H715S) | 15 | 4 | H715S | 21640.54₴ | - + | |
| H720S DN20 (H720S) | 20 | 6.3 | H720S | 24216.80₴ | - + | |
| H725S DN25 (H725S) | 25 | 10 | H725S | 26690.00₴ | - + | |
| H732S DN32 (H732S) | 32 | 16 | H732S | 29884.56₴ | - + | |
| H740S DN40 (H740S) | 40 | 25 | H740S | 36428.25₴ | - + | |
| H750S DN50 (H750S) | 50 | 40 | H750S | 44002.44₴ | - + | |
| H765S DN65 (H765S) | 65 | 63 | H765S | 64148.75₴ | - + | |
| H780S DN80 (H780S) | 80 | 100 | H780S | 72650.39₴ | - + | |
| H7100S DN100 (H7100S) | 100 | 145 | H7100S | 86149.97₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Переходник седельного клапана (ZNV-C) | Переходник для соединения штока электропривода со штоком седельного клапана Belimo | ZNV-C | 875.93₴ | - + | |
| Подогреватель штока 24 В 60 Вт (ZH24-1-B) | Подогреватель штока DN 65...250, 24 В, 60 Вт для седельных клапанов H6.., H7.. | ZH24-1-B | 13551.10₴ | - + |
Номенклатура для заказа Электроприводы
| Тип | Напряжение питания, В | Управление сигналом | Время срабатывания, С | Усилие, Н | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| LV24A-TPC 24 V (LV24A-TPC) | 24 | 3-позиционным | 150 | 500 | LV24A-TPC | 1.00₴ | - + | |
| LV230A-TPC 230 V (LV230A-TPC) | 230 | 3-позиционным | 150 | 500 | LV230A-TPC | 1.00₴ | - + | |
| LV24A-SZ-TPC 24 V (LV24A-SZ-TPC) | 24 | аналоговым | 150 | 500 | LV24A-SZ-TPC | 1.00₴ | - + | |
| LVC24A-SZ-TPC 24 V (LVC24A-SZ-TPC) | 24 | аналоговым | 35 | 500 | LVC24A-SZ-TPC | 1.00₴ | - + | |
| LVK24AX-3 LVKA-120 101 G14 24 V (LVK24AX-3) | 24 | 3-позиционным | 150 / 35 | 500 | LVK24AX-3 | 1.00₴ | - + | |
| LVK230AX-3 LVKA-150 101 G14 230 V (LVK230AX-3) | 230 | 3-позиционным | 150 / 35 | 500 | LVK230AX-3 | 1.00₴ | - + | |
| LVK24AX-SR LVKA-190 101 G24 24 V (LVK24AX-SR) | 24 | аналоговым | 150 / 35 | 500 | LVK24AX-SR | 1.00₴ | - + | |
| LVC24A-MP-TPC 24 V (LVC24A-MP-TPC) | 24 | аналоговым | 35 | 500 | LVC24A-MP-TPC | 20816.14₴ | - + | |
| LV24A-MP-TPC 24 V (LV24A-MP-TPC) | 24 | аналоговым | 150 | 500 | LV24A-MP-TPC | 19476.49₴ | - + | |
| NV24A-TPC 24 V (NV24A-TPC) | 24 | 3-позиционным | 150 | 1000 | NV24A-TPC | 1.00₴ | - + | |
| NV230A-TPC 230 V (NV230A-TPC) | 230 | 3-позиционным | 150 | 1000 | NV230A-TPC | 1.00₴ | - + | |
| NV24A-SZ-TPC 24 V (NV24A-SZ-TPC) | 24 | аналоговым | 150 | 1000 | NV24A-SZ-TPC | 1.00₴ | - + | |
| NVC24A-SZ-TPC 24 V (NVC24A-SZ-TPC) | 24 | аналоговым | 35 | 1000 | NVC24A-SZ-TPC | 1.00₴ | - + | |
| NVK24A-3-TPC 24 V (NVK24A-3-TPC) | 24 | 3-позиционным | 150 / 35 | 1000 | NVK24A-3-TPC | 1.00₴ | - + | |
| NVK230A-3 230 V (NVK230A-3) | 230 | 3-позиционным | 150 / 35 | 1000 | NVK230A-3 | 1.00₴ | - + | |
| NVK24A-SZ-TPC 24 V (NVK24A-SZ-TPC) | 24 | аналоговым | 150 / 35 | 1000 | NVK24A-SZ-TPC | 1.00₴ | - + | |
| NVKC24A-SZ-TPC 24 V (NVKC24A-SZ-TPC) | 24 | аналоговым | 35 / 35 | 1000 | NVKC24A-SZ-TPC | 1.00₴ | - + | |
| NVC24A-MP-TPC 24 V (NVC24A-MP-TPC) | 24 | аналоговым | 35 | 1000 | NVC24A-MP-TPC | 24216.80₴ | - + | |
| NVKC24A-MP-TPC 24 V (NVKC24A-MP-TPC) | 24 | аналоговым | 35 / 35 | 1000 | NVKC24A-MP-TPC | 39107.55₴ | - + | |
| NV24A-MP-TPC 24 V (NV24A-MP-TPC) | 24 | аналоговым | 150 | 1000 | NV24A-MP-TPC | 22671.04₴ | - + | |
| NVK24A-MP-TPC 24 V (NVK24A-MP-TPC) | 24 | аналоговым | 150 / 35 | 1000 | NVK24A-MP-TPC | 36479.77₴ | - + | |
| SV24A-TPC 24 V (SV24A-TPC) | 24 | 3-позиционным | 150 | 1500 | SV24A-TPC | 1.00₴ | - + | |
| SV230A-TPC 230 V (SV230A-TPC) | 230 | 3-позиционным | 150 | 1500 | SV230A-TPC | 1.00₴ | - + | |
| SVC24A-SZ-TPC 24 V (SVC24A-SZ-TPC) | 24 | аналоговым | 35 | 1500 | SVC24A-SZ-TPC | 1.00₴ | - + | |
| SV24A-SZ-TPC 24 V (SV24A-SZ-TPC) | 24 | аналоговым | 150 | 1500 | SV24A-SZ-TPC | 1.00₴ | - + | |
| SVC24A-MP-TPC 24 V (SVC24A-MP-TPC) | 24 | аналоговым | 35 | 1500 | SVC24A-MP-TPC | 32563.86₴ | - + | |
| SV24A-MP-TPC 24 V (SV24A-MP-TPC) | 24 | аналоговым | 150 | 1500 | SV24A-MP-TPC | 30348.28₴ | - + | |
| AVK24A-3-TPC 24 V (AVK24A-3-TPC) | 24 | 3-позиционным | 150 / 35 | 2000 | AVK24A-3-TPC | 1.00₴ | - + | |
| AVK230A-3 230 V (AVK230A-3) | 230 | 3-позиционным | 150 / 35 | 2000 | AVK230A-3 | 1.00₴ | - + | |
| AVK24A-SZ-TPC 24 V (AVK24A-SZ-TPC) | 24 | аналоговым | 150 / 35 | 2000 | AVK24A-SZ-TPC | 1.00₴ | - + | |
| AVK24A-MP-TPC 24 V (AVK24A-MP-TPC) | 24 | аналоговым | 150 / 35 | 2000 | AVK24A-MP-TPC | 71619.89₴ | - + | |
| EV24A-TPC 24 V (EV24A-TPC) | 24 | 3-позиционным | 150 | 2500 | EV24A-TPC | 1.00₴ | - + | |
| EV230A-TPC 230 V (EV230A-TPC) | 230 | 3-позиционным | 150 | 2500 | EV230A-TPC | 1.00₴ | - + | |
| EV24A-SZ-TPC 24 V (EV24A-SZ-TPC) | 24 | аналоговым | 150 | 2500 | EV24A-SZ-TPC | 43796.34₴ | - + | |
| EVC24A-SZ 24 V (EVC24A-SZ) | 24 | аналоговым | 35 | 2500 | EVC24A-SZ | 1.00₴ | - + | |
| EVC24A-MF 24 V (EVC24A-MF) | 24 | аналоговым | 35 | 2500 | EVC24A-MF | 1.00₴ | - + | |
| EV24A-MP-TPC 24 V (EV24A-MP-TPC) | 24 | аналоговым | 150 | 2500 | EV24A-MP-TPC | 47042.42₴ | - + | |
| RV24A-SZ 24 V (RV24A-SZ) | 24 | аналоговым | 150 | 4500 | RV24A-SZ | 1.00₴ | - + | |
| RV24A-MF 24 V (RV24A-MF) | 24 | аналоговым | 150 | 4500 | RV24A-MF | 1.00₴ | - + |
