Седельный регулирующий клапан VZ 4

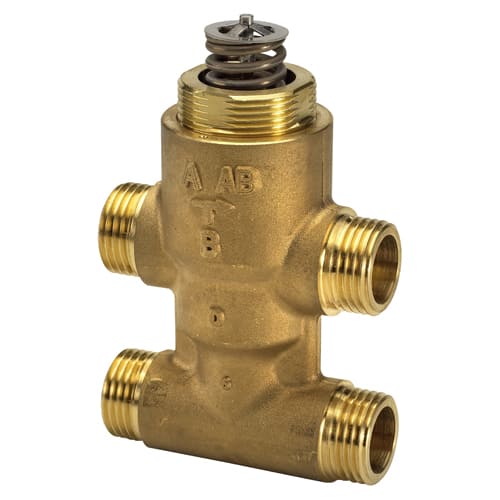

VZ4 - 4-портовые 3-ходовые, резьбовые (с наружной резьбой) седельные регулирующие клапаны с логарифмической расходной характеристикой, которые применяются для регулирования расхода тепло-/холодоносителя через фанкойлы или небольшие теплообменники систем отопления и охлаждения. Линейный байпас, входящий в состав клапана, значительно упрощает его монтаж. Клапаны применяются в сочетании с электрическими приводами AMV(E) 130, AMV(E) 140, AMV(E) 130H, AMV(E) 140H, или AMI 140.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
VZ4 - 4-портовые 3-ходовые, резьбовые (с наружной резьбой) седельные регулирующие клапаны с логарифмической расходной характеристикой, которые применяются для регулирования расхода тепло-/холодоносителя через фанкойлы или небольшие теплообменники систем отопления и охлаждения. Линейный байпас, входящий в состав клапана, значительно упрощает его монтаж. Клапаны применяются в сочетании с электрическими приводами AMV(E) 130, AMV(E) 140, AMV(E) 130H, AMV(E) 140H, или AMI 140.
Особенности:
- Для управления регулирующими клапанами VZ применяются следующие электроприводы: - AME(V) 130; AME(V) 140; AME(V) 130H; AME(V) 140H; AMI 140.
- Упругое уплотнение затвора обеспечивает герметичность.
- Характеристика регулирования: логарифмическая.
- Клапаны снабжены пластиковым колпачком для ручного управления.
- Встроенный байпасс в 4-портовом клапане значительно упрощает монтаж.
- Уменьшенная пропускная способность порта «В».
Основные характеристики:
- Номинальный диаметр: DN 15, 20 мм.
- Пропускная способность: kvs = 0,25...4 м3/ч.
- Номинальное давление, PN: 16 бар.
- Максимальный перепад давлений на клапане: 3,5 бара для клапанов DN 15; 2,5 бара для клапанов DN 20.
- Регулируемая среда: вода/водогликолевая смесь с концентрацией гликоля до 50 %.
- Температура регулируемой среды: 2...120 °С.
- Соединение: наружная резьба.
- Ход штока: 5,5 мм
Технические характеристики:
| Параметры | Значение |
| Номинальный диаметр, DN | 15 - 20 мм |
| Пропускная способность, Kvs | 0.25 - 4.0 м3/ч |
| Ход штока | 5.5 мм |
| Диапазон регулирования | мин. 50:1 |
| Характеристика регулирования | Логарифмическая |
| Величина протечки | Ход A-AB: ≤ 0.05 % от Kvs; Ход В-AB: ≤ 1.0 % от Kvs |
| Номинальное давление, PN | 16 бар |
| Максимальный перепад давлений | 2.5 (DN 20) - 3.5 (DN 15) бар |
| Регулируемая среда | Вода/водогликолевая смесь с концентрацией гликоля до 50 % |
| Температура регулируемой среды | 2…120 °C |
| Соединение | Наружная резьба |
| Материал корпуса, седла и конуса | Необесцинковывающаяся латунь CuZn36Pb2As |
| Материал штока | Нержавеющая сталь |
| Материал сальника | EPDM |
| Тип | Ду, мм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| VZ 4 DN15 (065Z5510) | 15 | 0.25 | 065Z5510 | 5832.00₴ | - + | |
| VZ 4 DN15 (065Z5511) | 15 | 0.4 | 065Z5511 | 5832.00₴ | - + | |
| VZ 4 DN15 (065Z5512) | 15 | 0.63 | 065Z5512 | 6144.00₴ | - + | |
| VZ 4 DN15 (065Z5513) | 15 | 1 | 065Z5513 | 6144.00₴ | - + | |
| VZ 4 DN15 (065Z5514) | 15 | 1.6 | 065Z5514 | 6144.00₴ | - + | |
| VZ 4 DN15 (065Z5515) | 15 | 2.5 | 065Z5515 | 6144.00₴ | - + | |
| VZ 4 DN20 (065Z5520) | 20 | 2.5 | 065Z5520 | 6792.00₴ | - + | |
| VZ 4 DN20 (065Z5521) | 20 | 4 | 065Z5521 | 7140.00₴ | - + |
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Комплект соединительных фитингов резьбовые DN15 (065Z7015) | Комплект из 2-х фитингов с уплотнением, DN 15, коническая наружная резьба, 3/8", для клапанов VZ, VZL | 065Z7015 | 712.80₴ | - + | |
| Комплект соединительных фитингов резьбовые DN15 (003H6902) | Комплект из 2-х фитингов с уплотнением, DN 15, коническая наружная резьба, 1/2" - 3/4" | 003H6902 | 1136.40₴ | - + | |
| Комплект соединительных фитингов под пайку DN20 (065Z7017) | Комплект из 2-х фитингов с уплотнением, DN 20, под пайку, диаметр трубы 15 мм, для клапанов VZ, VZL | 065Z7017 | 1087.20₴ | - + |
| Тип | Напряжение питания, В | Потребляемая мощность, Вт | Управление сигналом | Скорость перемещения штока, с/мм | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| AMI 140 (082H8048) | 24 | 1 | ВКЛ./ВЫКЛ. | 12 | 082H8048 | 9912.00₴ | - + | |
| AMI 140 (082H8049) | 230 | 8 | ВКЛ./ВЫКЛ. | 12 | 082H8049 | 9912.00₴ | - + | |
| AME 130 24 V (082H8044) | 24 | 1.3 | аналоговым | 24 | 082H8044 | 10812.00₴ | - + | |
| AMV 130 24 V (082H8036) | 24 | 1 | 3-позиционным | 24 | 082H8036 | 8640.00₴ | - + | |
| AMV 130 230 V (082H8037) | 230 | 8 | 3-позиционным | 24 | 082H8037 | 8640.00₴ | - + | |
| AME 140 24 V (082H8045) | 24 | 1.3 | аналоговым | 12 | 082H8045 | 10812.00₴ | - + | |
| AMV 140 24 V (082H8038) | 24 | 1 | 3-позиционным | 12 | 082H8038 | 8640.00₴ | - + | |
| AMV 140 230 V (082H8039) | 230 | 8 | 3-позиционным | 12 | 082H8039 | 8640.00₴ | - + | |
| AME 130H 24 V (082H8046) | 24 | 1.3 | аналоговым | 24 | 082H8046 | 21288.00₴ | - + | |
| AMV 130H 24 V (082H8040) | 24 | 1 | 3-позиционным | 24 | 082H8040 | 13824.00₴ | - + | |
| AMV 130H 230 V (082H8041) | 230 | 8 | 3-позиционным | 24 | 082H8041 | 13824.00₴ | - + | |
| AME 140H 24 V (082H8047) | 24 | 1.3 | аналоговым | 12 | 082H8047 | 21444.00₴ | - + | |
| AMV 140H 24 V (082H8042) | 24 | 1 | 3-позиционным | 12 | 082H8042 | 13824.00₴ | - + | |
| AMV 140H 230 V (082H8043) | 230 | 8 | 3-позиционным | 12 | 082H8043 | 13824.00₴ | - + |
