Система беспроводного управления DEVIlink/Danfoss Link

Основой системы является центральная сенсорная панель, которая контролирует во всём доме беспроводные датчики температуры пола и воздуха, и управляет нагревательными кабелями или другими отопительными приборами через беспроводные устройства управления. Это позволяет управлять различными системами из одного удобного места.

Базовые функции: покомнатное управление, интеллектуальный таймер, режимы для всего дома – «В отъезде», «Комфорт», «Защита замерзания».

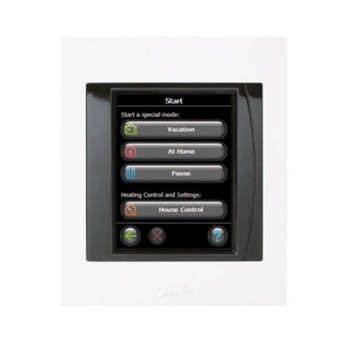

DEVIlink/ Danfoss Link СС (Central Controller) – центральное устройство управления с цветным сенсорным экраном, в комплекте со встроенным PSU или внешним NSU источником питания. Позволяет управлять по радиоканалу всеми устройствами системы, установленными в разных комнатах. Модуль CC может контролировать до 50 разнотипных устройств – RS, FT, HC или RU, в том числе до 30 модулей lc.

Версия Mk IV c Wi-Fi модулем для удаленного управления. Бесплатное приложение Danfoss Link доступно на App Store и Play Market.

Danfoss Link FT (Floor Thermostat) – регулятор пола. Предназначен для беспроводного управления нагревательными кабелями (вкл.-выкл. 220 В) или другими электрическими устройствами, например, термоэлектроприводами водяных систем. К регулятору также может подключаться датчик пола на проводе (в комплекте) для измерения температуры пола и передачи информации на модуль СС.

FT может работать в режиме «Сервисное устройство» – типа Включить-Выключить напряжение.

Для систем «Отопление» FT применяется совместно с модулем RS. Для систем «Теплый пол» – комфортный подогрев поверхности пола, применяется с подключением датчика температуры пола FTs.

Danfoss Link RS (Room Sensor) – датчик воздуха. Предназначен для беспроводного контроля температуры воздуха в помещении, в котором он установлен. Кнопки управления позволяют изменять температуру воздуха в помещении, независимо от центральной панели. Температура воздуха отображается на встроенном дисплее. Питание от батареек. Применяется только при реализации систем «Отопление», при этом нагревом управляют модули FT, HC или lc. В системе макс. 30 шт.

Питание и крепление центральной панели СС:

PSU (Power Supply Unit) – панель крепления с источником питания для установки в стену в стандартную монтажную коробку. Модуль СС в комплекте с PSU.

NSU (Net Supply Unit) – панель крепления для установки на стену с внешним блоком питания на проводе.

BSU (Battery Supply Unit) – переносной батарейный источник питания для программирования модуля СС. Необходим только для монтажа.

living connect (lc) – радиаторный терморегулятор с беспроводным управлением. Макс. количество: в системе – 30 шт., в одной комнате – 10 шт.

Danfoss CF-RU (Repeater Unit) – повторитель сигнала. Для систем с большими расстояниями между устройствами, а так же для систем с большим количеством устройств и/или преградами. В системе макс. 4 шт.

Danfoss HC (Hydronic Controller) – модуль управления водяными системами, обогрев или охлаждение, радиаторы или обогрев пола.

Выходы: 5/10 шт. для термоприводов TWA, NC или NO на 24В=. В системе макс. 3 шт.

Danfoss BR (Boiler Relay) – реле для управления котлом. Включает котёл при необходимости нагрева в любом контуре НС или любом радиаторе, управляемом living connect.

Технические характеристики:

Рисунок	Параметры	Значение
	Danfoss Link СС
	· версии СС	Mk IV с WiFi с 03.2016, Mk III (ПО не совместимо с Mk II)
	· напряжение питания	15 В= ±10%
	· экран	3,5" TFT цветной сенсорный
	· расстояние до приёмника	макс. 30 м
	· потребляемая мощность	< 2 Вт
	· встроенный аккумулятор	20 дней (часы, календарь)
	· IP класс	IP21
	· рабочая темп. среды	-10...+40 °С
	· размеры (В х Ш x Г)	125 x 107 x 25 мм
	· версия ПО	2.7.42 для Mk II на 01.05.14, 3.x.xx для Mk III (через USB)
	· обновление ПО	автоматически для Mk IV
	· маркировка Mk III	Central Controller Version 2, DCC21
	· маркировка Mk IV	Central Controller Version 4.1, DCC22
	Danfoss Link FT
	· напряжение питания	180-250 В~, 50/60 Гц
	· нагрузка активная макс.	15 А 230 В~, 3450 Вт
	· нагрузка индуктивная макс.	4 А 230 В, cos φ = 0,3
	· потребляемая мощность	< 1 Вт в ждущем режиме
	· датчик темп. на проводе	NTC 15 кОм при 25 °С, 3 м
	· индикация	светодиод зелёный/красный
	· тип рамки	ELKO
	· IP класс	IP31
	· рабочая темп. среды	-10...+30 °С
	· размеры (В х Ш x Г)	85 x 85 x 47 мм
	· маркировка	DFT01
	Danfoss BR
	· напряжение питания	230 В~, 50 Гц
	· нагрузка активная макс.	3 А
	· нагрузка индуктивная, макс.	1 А
	· потребляемая мощность	1,6 Вт в ждущем режиме
	· индикация	светодиод зелёный/красный
	· IP класс	IP 40
	· Размеры (В х Ш х Г)	84 х 84 х 30 мм
	Danfoss Link RS
	· питание	батарейки АА, 2 шт.
	· срок службы батареек	4-5 лет, контроль разряда
	· дисплей	светодиодная подсветка
	· точность измерения t °C	± 0,35 °С
	· рабочая темп. среды	0...40 °С
	· IP класс	IP21
	· размеры (В х Ш x Г)	66 x 66 x 23 мм
	· маркировка	DRS11
	living connect
	· питание	батарейки АА, 2 шт.
	· срок службы батареек	≥ 2 года, контроль разряда
	· тип подключения	горизонтально, RA и M30x1,5
	· макс. Количество	30 шт., в комнате – 10 шт.
	· дисплей	с подсветкой
	· диапазон регулирования	4...28 °С
	· макс. t °C теплоносителя	90 °С
	· рабочая темп. среды	0...40 °С
	· IP класс	IP20
	· размеры	Ø51 мм, длина – RA: 91 мм, К: 78 мм
	Danfoss CF-RU
	· питание	230 В~, внешний ИП, кабель 3 м
	· размеры (В х Ш х Г)	111 х 66 х 21 мм
	· монтаж	на поверхность стены
	· маркировка	CF-RU
	Danfoss HC
	· питание	220 В~, шнур с вилкой 2 м
	· размеры (В х Ш х Г)	78 х 325 х 47 мм
	· выходы	5/10 шт. 24В=, с контролем нагрузки и защитой от КЗ
