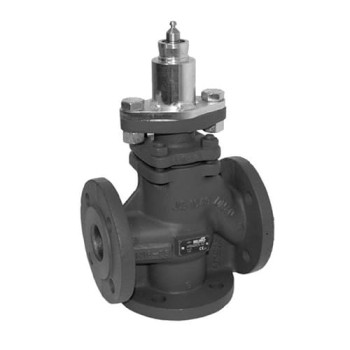

Седельный регулирующий клапан BELIMO H7…X..-S…
Бренд
Belimo
В избранное
Трехходовые седельные фланцевые клапаны PN25 DN 15...100 BELIMO H7…X..-S… предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Трехходовые седельные фланцевые клапаны PN25 DN 15...100 BELIMO H7…X..-S… предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.
Применение:
- водяные контуры в установках подготовки воздуха;
- водяные контуры в отопительных установках.
Принцип работы:
Седельный клапан приводится в действие линейным электроприводом, который управляется стандартным аналоговым сигналом, или по 3-точечной схеме и передвигает конус клапана – рабочий элемент – в положение, соответствующее управляющему сигналу.
Особенности изделия:
- равнопропорциональная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ для поворота привода.
Технические характеристики:
| Параметры | Значение |
| Рабочая среда | Холодная или горячая вода, вода с антифризом ≤50 % от объема |
| Температура среды | -10 до +120 °C ≤+5 °C с подогревателем штока |
| Условное давление Ps | 2500 кПа при средней температуре 120 °C 2300 кПа при средней температуре 200 °C |
| Характеристика потока | Участок А-АВ: линейная Участок В-АВ: линейная |
| Величина протекания | Участок А-АВ: макс. 0.05 % от Kvs. Участок В-АВ: макс. 1 % от Kvs. |
| Трубное подключение | Фланцы |
| Точка закрытия | Вверху (△) |
| Положение установки | Вертикально или горизонтально |
| Тех. обслуживание | Не требует |
| Материал тела клапана | Чугун GGG 40.3 |
| Материал конуса клапана | Нержавеющая сталь |
| Материал штока клапана | Нержавеющая сталь |
| Материал седла клапана | Нержавеющая сталь |
| Материал уплотнения штока | PTFE |
Подробнее
Номенклатура для заказа
| Тип | Ду, мм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| H7015X4-S2 DN15 (H7015X4-S2) | 15 | 4 | H7015X4-S2 | 59305.39₴ | - + | |
| H7020X6P3-S2 DN20 (H7020X6P3-S2) | 20 | 6.3 | H7020X6P3-S2 | 64045.70₴ | - + | |
| H7025X10-S2 DN25 (H7025X10-S2) | 25 | 10 | H7025X10-S2 | 67085.68₴ | - + | |
| H7032X16-S2 DN32 (H7032X16-S2) | 32 | 16 | H7032X16-S2 | 69610.41₴ | - + | |
| H7040X25-S2 DN40 (H7040X25-S2) | 40 | 25 | H7040X25-S2 | 72959.54₴ | - + | |
| H7050X40-S2 DN50 (H7050X40-S2) | 50 | 40 | H7050X40-S2 | 79606.28₴ | - + | |
| H7065X63-S4 DN65 (H7065X63-S4) | 65 | 63 | H7065X63-S4 | 107738.99₴ | - + | |
| H7080X100-S4 DN80 (H7080X100-S4) | 80 | 100 | H7080X100-S4 | 132110.36₴ | - + | |
| H7100X160-S4 DN100 (H7100X160-S4) | 100 | 160 | H7100X160-S4 | 180595.48₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Переходник седельного клапана (ZNV-C) | Переходник для соединения штока электропривода со штоком седельного клапана Belimo | ZNV-C | 875.93₴ | - + | |
| Подогреватель штока 24 В 60 Вт (ZH24-1-B) | Подогреватель штока DN 65...250, 24 В, 60 Вт для седельных клапанов H6.., H7.. | ZH24-1-B | 13551.10₴ | - + |
Номенклатура для заказа Электроприводы
| Тип | Напряжение питания, В | Управление сигналом | Время срабатывания, С | Усилие, Н | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| LV24A-TPC 24 V (LV24A-TPC) | 24 | 3-позиционным | 150 | 500 | LV24A-TPC | 1.00₴ | - + | |
| LV230A-TPC 230 V (LV230A-TPC) | 230 | 3-позиционным | 150 | 500 | LV230A-TPC | 1.00₴ | - + | |
| LV24A-SZ-TPC 24 V (LV24A-SZ-TPC) | 24 | аналоговым | 150 | 500 | LV24A-SZ-TPC | 1.00₴ | - + | |
| LVC24A-SZ-TPC 24 V (LVC24A-SZ-TPC) | 24 | аналоговым | 35 | 500 | LVC24A-SZ-TPC | 1.00₴ | - + | |
| LVK24AX-3 LVKA-120 101 G14 24 V (LVK24AX-3) | 24 | 3-позиционным | 150 / 35 | 500 | LVK24AX-3 | 1.00₴ | - + | |
| LVK230AX-3 LVKA-150 101 G14 230 V (LVK230AX-3) | 230 | 3-позиционным | 150 / 35 | 500 | LVK230AX-3 | 1.00₴ | - + | |
| LVK24AX-SR LVKA-190 101 G24 24 V (LVK24AX-SR) | 24 | аналоговым | 150 / 35 | 500 | LVK24AX-SR | 1.00₴ | - + | |
| LVC24A-MP-TPC 24 V (LVC24A-MP-TPC) | 24 | аналоговым | 35 | 500 | LVC24A-MP-TPC | 20816.14₴ | - + | |
| LV24A-MP-TPC 24 V (LV24A-MP-TPC) | 24 | аналоговым | 150 | 500 | LV24A-MP-TPC | 19476.49₴ | - + | |
| NV24A-TPC 24 V (NV24A-TPC) | 24 | 3-позиционным | 150 | 1000 | NV24A-TPC | 1.00₴ | - + | |
| NV230A-TPC 230 V (NV230A-TPC) | 230 | 3-позиционным | 150 | 1000 | NV230A-TPC | 1.00₴ | - + | |
| NV24A-SZ-TPC 24 V (NV24A-SZ-TPC) | 24 | аналоговым | 150 | 1000 | NV24A-SZ-TPC | 1.00₴ | - + | |
| NVC24A-SZ-TPC 24 V (NVC24A-SZ-TPC) | 24 | аналоговым | 35 | 1000 | NVC24A-SZ-TPC | 1.00₴ | - + | |
| NVK24A-3-TPC 24 V (NVK24A-3-TPC) | 24 | 3-позиционным | 150 / 35 | 1000 | NVK24A-3-TPC | 1.00₴ | - + | |
| NVK230A-3 230 V (NVK230A-3) | 230 | 3-позиционным | 150 / 35 | 1000 | NVK230A-3 | 1.00₴ | - + | |
| NVK24A-SZ-TPC 24 V (NVK24A-SZ-TPC) | 24 | аналоговым | 150 / 35 | 1000 | NVK24A-SZ-TPC | 1.00₴ | - + | |
| NVKC24A-SZ-TPC 24 V (NVKC24A-SZ-TPC) | 24 | аналоговым | 35 / 35 | 1000 | NVKC24A-SZ-TPC | 1.00₴ | - + | |
| NVC24A-MP-TPC 24 V (NVC24A-MP-TPC) | 24 | аналоговым | 35 | 1000 | NVC24A-MP-TPC | 24216.80₴ | - + | |
| NVKC24A-MP-TPC 24 V (NVKC24A-MP-TPC) | 24 | аналоговым | 35 / 35 | 1000 | NVKC24A-MP-TPC | 39107.55₴ | - + | |
| NV24A-MP-TPC 24 V (NV24A-MP-TPC) | 24 | аналоговым | 150 | 1000 | NV24A-MP-TPC | 22671.04₴ | - + | |
| NVK24A-MP-TPC 24 V (NVK24A-MP-TPC) | 24 | аналоговым | 150 / 35 | 1000 | NVK24A-MP-TPC | 36479.77₴ | - + | |
| SV24A-TPC 24 V (SV24A-TPC) | 24 | 3-позиционным | 150 | 1500 | SV24A-TPC | 1.00₴ | - + | |
| SV230A-TPC 230 V (SV230A-TPC) | 230 | 3-позиционным | 150 | 1500 | SV230A-TPC | 1.00₴ | - + | |
| SVC24A-SZ-TPC 24 V (SVC24A-SZ-TPC) | 24 | аналоговым | 35 | 1500 | SVC24A-SZ-TPC | 1.00₴ | - + | |
| SV24A-SZ-TPC 24 V (SV24A-SZ-TPC) | 24 | аналоговым | 150 | 1500 | SV24A-SZ-TPC | 1.00₴ | - + | |
| SVC24A-MP-TPC 24 V (SVC24A-MP-TPC) | 24 | аналоговым | 35 | 1500 | SVC24A-MP-TPC | 32563.86₴ | - + | |
| SV24A-MP-TPC 24 V (SV24A-MP-TPC) | 24 | аналоговым | 150 | 1500 | SV24A-MP-TPC | 30348.28₴ | - + | |
| AVK24A-3-TPC 24 V (AVK24A-3-TPC) | 24 | 3-позиционным | 150 / 35 | 2000 | AVK24A-3-TPC | 1.00₴ | - + | |
| AVK230A-3 230 V (AVK230A-3) | 230 | 3-позиционным | 150 / 35 | 2000 | AVK230A-3 | 1.00₴ | - + | |
| AVK24A-SZ-TPC 24 V (AVK24A-SZ-TPC) | 24 | аналоговым | 150 / 35 | 2000 | AVK24A-SZ-TPC | 1.00₴ | - + | |
| AVK24A-MP-TPC 24 V (AVK24A-MP-TPC) | 24 | аналоговым | 150 / 35 | 2000 | AVK24A-MP-TPC | 71619.89₴ | - + | |
| EV24A-TPC 24 V (EV24A-TPC) | 24 | 3-позиционным | 150 | 2500 | EV24A-TPC | 1.00₴ | - + | |
| EV230A-TPC 230 V (EV230A-TPC) | 230 | 3-позиционным | 150 | 2500 | EV230A-TPC | 1.00₴ | - + | |
| EV24A-SZ-TPC 24 V (EV24A-SZ-TPC) | 24 | аналоговым | 150 | 2500 | EV24A-SZ-TPC | 43796.34₴ | - + | |
| EVC24A-SZ 24 V (EVC24A-SZ) | 24 | аналоговым | 35 | 2500 | EVC24A-SZ | 1.00₴ | - + | |
| EVC24A-MF 24 V (EVC24A-MF) | 24 | аналоговым | 35 | 2500 | EVC24A-MF | 1.00₴ | - + | |
| EV24A-MP-TPC 24 V (EV24A-MP-TPC) | 24 | аналоговым | 150 | 2500 | EV24A-MP-TPC | 47042.42₴ | - + | |
| RV24A-SZ 24 V (RV24A-SZ) | 24 | аналоговым | 150 | 4500 | RV24A-SZ | 1.00₴ | - + | |
| RV24A-MF 24 V (RV24A-MF) | 24 | аналоговым | 150 | 4500 | RV24A-MF | 1.00₴ | - + |
Прайс-листы
Литература
- Техническое описание Седельный регулирующий клапан BELIMO H7…X..-S….pdf (95 КБ)
- Классификация седельных клапанов Belimo (UA).pdf (457 КБ)
- Диаграмма подбора седельных клапанов Belimo (UA).pdf (103 КБ)
- Каталог Belimo (UA).pdf (97 МБ)
- Каталог Регулирующие клапаны с электроприводами Belimo (UA).pdf (18.06 МБ)
- Руководство по подбору оборудования Belimo (UA).pdf (5.19 МБ)
