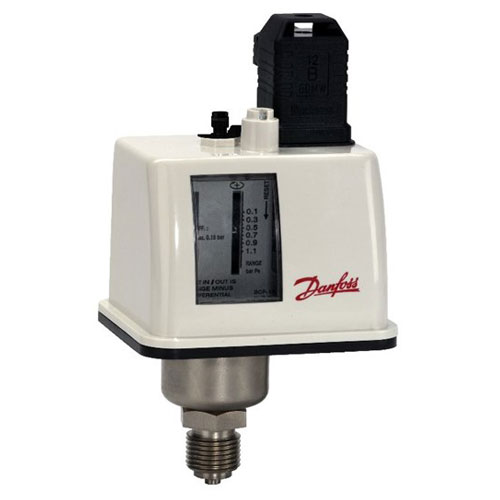

Реле давления BCP для котельных установок
Бренд
Danfoss
В избранное
Серия BCP предназначена для автоматизации и технологической защиты паровых и водогрейных котлов. Реле давления оснащено однополюсным перекидным контактом, который меняет положение в зависимости от соотношения давления среды и уставки. В случае ответственных применений рекомендуется использовать реле с функцией защиты.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки до 40% от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа.
- Реле могут быть применены как ограничители максимального или минимального давления, а также как регуляторы давления
- Широкий диапазон регулирования давления: от низкого давления BCP1 с малым значением дифференциала до высокого давления BCP7
- Двойные сильфоны позволяют выполнить функцию защиты даже при повреждении реле
- Удобное электрическое соединение через стандартный штекер DIN
- Однополюсный переключатель на два направления (SPDT), переключатель + сигнализация
- Возможность монтажа непосредственно в точке подключения давления или на стене с помощью специального кронштейна
- Модификации реле с автоматическим и ручным сбросом
- В верхней части корпуса установлены регулировочные винты
- Кнопка ручного сброса имеет защиту от случайного воздействия
- Модификации микропереключателя с позолоченными контактами для работы с электронными контроллерами
Параметры реле, окружающей и рабочей сред
Тип | BCP | ||||||||||||||
Среда | пар, вода, воздух | ||||||||||||||
Температура окружающей среды | От -20 до +70 оС | ||||||||||||||
Испытательное давление | От 7 до 70 бар | ||||||||||||||
Температура среды | До 120 оС (для сред с температурой выше 120 оС необходимо устанавливать водонаполненную петлю) | ||||||||||||||
Контактная система | Однополюсной перекидной контакт с сигнализацией | ||||||||||||||
Допустимая электрическая нагрузка на контактную систему | Переменный ток | Постоянный ток | |||||||||||||
AC-1 омич. нагрузка | 10А, 250В | серебряные контакты | позолоченные контакты | ||||||||||||
AC–3 индукт. нагрузка | 3А, 250В | не более 50 Вт, 250 В | не более 400 мА, 10 ВА | ||||||||||||
AC–15 индукт. нагрузка | 2А, 250В | не менее 100 мА, 24 В | не менее 4 мА, 5 В | ||||||||||||
Электрическое соединение | кабельная вилка DIN 43650А, PG 11 | ||||||||||||||
Наработка на отказ | не менее 250 000 электрических переключений при максимально допустимой нагрузке | ||||||||||||||
Класс защиты | IP 65 | ||||||||||||||
Материалы, контактирующие со средой | сильфон | нержавеющая сталь 1.436 (18/8) | |||||||||||||
присоединительный штуцер | никелированная сталь |
Подробнее
Номенклатура для заказа реле (регуляторы) давления с ручным сбросом на максимум
Тип | Диапазон настройки, бар | Дифференциал, бар | Присоединение, дюйм | Максимальное рабочее давление, бар | Артикул | Цена, грн. (без НДС) | Кол-во | |
---|---|---|---|---|---|---|---|---|
BCP 1H 0.1-1.1 бар G1/2 IP65 (017B0030) | 0.1 - 1.1 | 0.10 | 1/2 | 6 | 017B0030 | 10510.00₴ | - + | |
BCP 2H 0-2.5 бар G1/2 IP65 (017B0034) | 0 - 2.5 | 0.20 | 1/2 | 10 | 017B0034 | 10510.00₴ | - + | |
BCP 3H 0-6 бар G1/2 IP65 (017B0038) | 0 - 6 | 0.40 | 1/2 | 16 | 017B0038 | 10510.00₴ | - + | |
BCP 4H 1-10 бар G1/2 IP65 (017B0042) | 1 - 10 | 0.45 | 1/2 | 25 | 017B0042 | 10790.00₴ | - + | |
BCP 5H 2-16 бар G1/2 IP65 (017B0046) | 2 - 16 | 1.20 | 1/2 | 32 | 017B0046 | 10790.00₴ | - + | |
BCP 6H 5-25 бар G1/2 IP65 (017B0050) | 5 - 25 | 1.50 | 1/2 | 40 | 017B0050 | 12050.00₴ | - + |
Номенклатура для заказа реле (регуляторы) давления с ручным сбросом на минимум
Тип | Диапазон настройки, бар | Дифференциал, бар | Присоединение, дюйм | Максимальное рабочее давление, бар | Артикул | Цена, грн. (без НДС) | Кол-во | |
---|---|---|---|---|---|---|---|---|
BCP 2L 0-2.5 бар G1/2 IP65 (017B0058) | 0 - 2.5 | 0.20 | 1/2 | 10 | 017B0058 | 9028.00₴ | - + | |
BCP 3L 0-6 бар G1/2 IP65 (017B0062) | 0 - 6 | 0.40 | 1/2 | 16 | 017B0062 | 9028.00₴ | - + | |
BCP 4L 1-10 бар G1/2 IP65 (017B0066) | 1 - 10 | 0.45 | 1/2 | 25 | 017B0066 | 9330.00₴ | - + |
Номенклатура для заказа реле (регуляторы) давления с автоматическим сбросом
Тип | Диапазон настройки, бар | Дифференциал, бар | Присоединение, дюйм | Максимальное рабочее давление, бар | Артикул | Цена, грн. (без НДС) | Кол-во | |
---|---|---|---|---|---|---|---|---|
BCP 1 0.1-1.1 бар G1/2 IP65 (017B0002) | 0.1 - 1.1 | 0.15 – 0.6 | 1/2 | 6 | 017B0002 | 8122.00₴ | - + | |
BCP 2 0-2.5 бар G1/2 IP65 (017B0006) | 0 - 2.5 | 0.4 – 1.0 | 1/2 | 10 | 017B0006 | 8122.00₴ | - + | |
BCP 3 0-6 бар G1/2 IP65 (017B0010) | 0 - 6 | 0.7 – 1.4 | 1/2 | 16 | 017B0010 | 8122.00₴ | - + | |
BCP 4 1-10 бар G1/2 IP65 (017B0014) | 1 - 10 | 1.0 – 2.5 | 1/2 | 25 | 017B0014 | 8194.00₴ | - + | |
BCP 5 2-16 бар G1/2 IP65 (017B0018) | 2 - 16 | 2.0 – 3.2 | 1/2 | 32 | 017B0018 | 8194.00₴ | - + | |
BCP 6 5-25 бар G1/2 IP65 (017B0022) | 5 - 25 | 2.5 – 4.0 | 1/2 | 40 | 017B0022 | 9535.00₴ | - + | |
BCP 7 10-40 бар G1/2 IP65 (017B0026) | 10 - 40 | 3.0 – 6.0 | 1/2 | 63 | 017B0026 | 9535.00₴ | - + |
