Запорный ручной клапан ASV-M DANFOSS

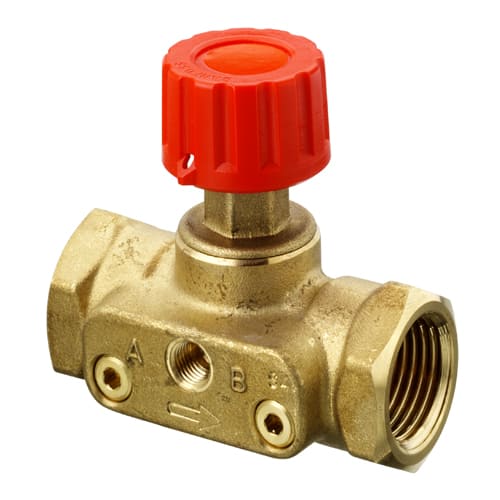

Запорный ручной клапан ASV-M
Клапан ASV-M это запорный клапан предназначенный для установки на подающем трубопроводе. Может быть использован только в качестве запорной арматуры и для присоединения импульсной трубки от клапанов ASV-P(V).
Клапан поставляется с заглушками под измерительные ниппели. При установке ниппелей возможно измерение расхода теплоносителя, протекающего через данный участок системы.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Автоматические балансировочные клапаны серии ASV применяют для поддержания постоянной разности давлений между подающим и обратным трубопроводами регулируемых систем, тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.
Регулирование осуществляется клапаном, устанавливаемым на обратном трубопроводе, серии ASV-P, который имеет фиксированную настройку 10 кПа, либо клапанами с изменяемой настройкой ASV-PV (5-25 кПа) и ASV-PV Plus (20-40 кПа).
Отбор импульса большего давления осуществляется по импульсной трубке от клапана-партнера, устанавливаемого на подающем трубопроводе. Это запорный клапан ASV-M, либо ASV-I, с помощью которого можно ограничить максимальный расход перемещаемой среды.
С использованием регуляторов ASV отпадает необходимость в сложной и продолжительной гидравлической наладке систем. Динамическая балансировка системы во всех режимах ее работы позволяет повысить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление системы.
Технические характеристики
| Параметры | Значение |
| Номинальный диаметр DN | 15 - 50 мм |
| Максимальное рабочее давление | 16 бар |
| Испытательное давление | 25 бар |
| Перепад давления на клапане | ≤ 150 кПа |
| Класс герметичности запорной функции | D |
| Температура рабочей среды | -20…120 °С |
| Температура хранения и транспортировки | -40…70 °С |
| Материал корпуса клапана | Латунь |
| Материал мембраны / кольцевое уплотнение | EPDM |
| Тип | Ду, мм | Присоединение, дюйм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| ASV-M DN15 (003L7691) | 15 | 1/2 | 1.6 | 003L7691 | 2220.00₴ | - + | |
| ASV-M DN20 (003L7692) | 20 | 3/4 | 2.5 | 003L7692 | 2532.00₴ | - + | |
| ASV-M DN25 (003L7693) | 25 | 1 | 4.0 | 003L7693 | 3168.00₴ | - + | |
| ASV-M DN32 (003L7694) | 32 | 1 1/4 | 6.3 | 003L7694 | 4428.00₴ | - + | |
| ASV-M DN40 (003L7695) | 40 | 1 1/2 | 10.0 | 003L7695 | 5304.00₴ | - + |
| Тип | Ду, мм | Присоединение, дюйм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| ASV-M DN15 (003L7696) | 15 | 3/4 | 1.6 | 003L7696 | 2220.00₴ | - + | |
| ASV-M DN20 (003L7697) | 20 | 1 | 2.5 | 003L7697 | 2532.00₴ | - + | |
| ASV-M DN25 (003L7698) | 25 | 1 1/4 | 4.0 | 003L7698 | 3168.00₴ | - + | |
| ASV-M DN32 (003L7699) | 32 | 1 1/2 | 6.3 | 003L7699 | 4428.00₴ | - + | |
| ASV-M DN40 (003L7700) | 40 | 1 3/4 | 10.0 | 003L7700 | 5304.00₴ | - + | |
| ASV-M DN50 (003L7702) | 50 | 2 1/4 | 16.0 | 003L7702 | 8376.00₴ | - + |
