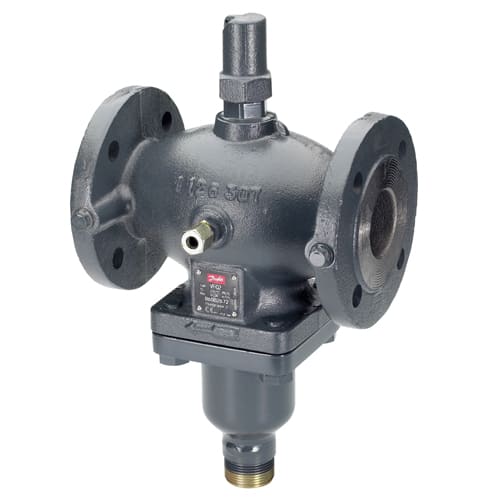

Седельный регулирующий клапан VFQ 2
Бренд
Danfoss
В избранное
VFQ 2 – 2-х ходовые седельные регулирующие клапаны, предназначенные для применения в системах централизованного теплоснабжения в составе автоматических комбинированных регуляторов перепада давления и расхода типа AFQ, AFPQ(4).
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
VFQ 2 – 2-х ходовые седельные регулирующие клапаны, предназначенные для применения в системах централизованного теплоснабжения в составе автоматических комбинированных регуляторов перепада давления и расхода типа AFQ, AFPQ(4).
Седельные регулировочные клапаны VFQ 2 также могут работать с новыми автоматическими регуляторами прямого действия AFQ 2, AFPQ 2, AFPQ 24 через адаптер для подключения (003G1780).
Основные характеристики:
- 2-ходовой
- Номинальный диаметр, DN: 15 … 250 мм;
- Максимальная пропускная способность, Kvs: 4,0 … 400 м3/ч;
- Номинальное давление, РN: 16, 25, 40 бар;
- Перепад давления на дросселе Δpb: 0,2 бар или 0,5 бар;
- Регулируемая среда: подготовленная вода/водный раствор гликоля до 30 %, температурой 2…140/150/200 °С;
- Соединения: фланцы;
- Соответствуют требованиям Директивы 97/23/ЕС «Оборудование, работающее под давлением».
Технические характеристики:
| Параметры | Значение |
| Номинальный диаметр, DN | 15 - 250 мм |
| Максимальная пропускная способность, Kvs | 4.0 - 400 м3/ч |
| Диапазон настройки макс. расхода | 0.1 - 250 м3/ч |
| Фактор кавитации Z | 0.2 - 0.6 |
| Протекание согласно стандарту IEC 534 | <0,03 (<0,05 для DN150-250) % от Kvs |
| Номинальное давление, PN | 16, 25, 40 бар |
| Максимальный перепад давления | 10 - 20 бар |
| Регулируемая среда | Подготовленная вода или водный раствор гликоля (до 30 %) |
| рН регулируемой среды | Мін. 7, макс. 10 |
| Температура регулируемой среды | 2...150 / 2...200 °C |
| Соединение | Фланцы |
| Материал корпуса клапана | PN16 - Серый чугун; PN25 - Высокопрочный чугун; PN40 - Литая сталь |
| Материал седла | Нержавеющая сталь |
| Материал конуса (золотника) | Нержавеющая сталь |
| Материал уплотнения | Нержавеющая сталь |
Подробнее
Номенклатура для заказа
| Тип | Ду, мм | Рабочее давление, бар | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| VFQ 2 DN15 PN16 (065B2654) | 15 | 16 | 4.0 | 065B2654 | 107544.00₴ | - + | |
| VFQ 2 DN20 PN16 (065B2655) | 20 | 16 | 6.3 | 065B2655 | 123300.00₴ | - + | |
| VFQ 2 DN25 PN16 (065B2656) | 25 | 16 | 8.0 | 065B2656 | 134760.00₴ | - + | |
| VFQ 2 DN32 PN16 (065B2657) | 32 | 16 | 16 | 065B2657 | 145980.00₴ | - + | |
| VFQ 2 DN40 PN16 (065B2658) | 40 | 16 | 20 | 065B2658 | 163248.00₴ | - + | |
| VFQ 2 DN50 PN16 (065B2659) | 50 | 16 | 32 | 065B2659 | 177060.00₴ | - + | |
| VFQ 2 DN65 PN16 (065B2660) | 65 | 16 | 50 | 065B2660 | 242772.00₴ | - + | |
| VFQ 2 DN80 PN16 (065B2661) | 80 | 16 | 80 | 065B2661 | 262440.00₴ | - + | |
| VFQ 2 DN100 PN16 (065B2662) | 100 | 16 | 125 | 065B2662 | 444984.00₴ | - + | |
| VFQ 2 DN125 PN16 (065B2663) | 125 | 16 | 160 | 065B2663 | 582408.00₴ | - + | |
| VFQ 2 DN150 PN16 (065B2664) | 150 | 16 | 280 | 065B2664 | 879684.00₴ | - + | |
| VFQ 2 DN200 PN16 (065B2758) | 200 | 16 | 320 | 065B2758 | 1345884.00₴ | - + | |
| VFQ 2 DN250 PN16 (065B2759) | 250 | 16 | 400 | 065B2759 | 1674348.00₴ | - + | |
| VFQ 2 DN15 PN25 (065B2667) | 15 | 25 | 4.0 | 065B2667 | 124716.00₴ | - + | |
| VFQ 2 DN20 PN25 (065B2668) | 20 | 25 | 6.3 | 065B2668 | 141192.00₴ | - + | |
| VFQ 2 DN25 PN25 (065B2669) | 25 | 25 | 8.0 | 065B2669 | 154188.00₴ | - + | |
| VFQ 2 DN32 PN25 (065B2670) | 32 | 25 | 16 | 065B2670 | 166188.00₴ | - + | |
| VFQ 2 DN40 PN25 (065B2671) | 40 | 25 | 20 | 065B2671 | 184356.00₴ | - + | |
| VFQ 2 DN50 PN25 (065B2672) | 50 | 25 | 32 | 065B2672 | 203988.00₴ | - + | |
| VFQ 2 DN65 PN25 (065B2673) | 65 | 25 | 50 | 065B2673 | 274152.00₴ | - + | |
| VFQ 2 DN80 PN25 (065B2674) | 80 | 25 | 80 | 065B2674 | 303156.00₴ | - + | |
| VFQ 2 DN100 PN25 (065B2675) | 100 | 25 | 125 | 065B2675 | 492816.00₴ | - + | |
| VFQ 2 DN125 PN25 (065B2676) | 125 | 25 | 160 | 065B2676 | 632100.00₴ | - + | |
| VFQ 2 DN15 PN40 (065B2677) | 15 | 40 | 4.0 | 065B2677 | 144432.00₴ | - + | |
| VFQ 2 DN20 PN40 (065B2678) | 20 | 40 | 6.3 | 065B2678 | 162408.00₴ | - + | |
| VFQ 2 DN25 PN40 (065B2679) | 25 | 40 | 8.0 | 065B2679 | 176304.00₴ | - + | |
| VFQ 2 DN32 PN40 (065B2680) | 32 | 40 | 16 | 065B2680 | 192528.00₴ | - + | |
| VFQ 2 DN40 PN40 (065B2681) | 40 | 40 | 20 | 065B2681 | 212592.00₴ | - + | |
| VFQ 2 DN50 PN40 (065B2682) | 50 | 40 | 32 | 065B2682 | 234060.00₴ | - + | |
| VFQ 2 DN65 PN40 (065B2683) | 65 | 40 | 50 | 065B2683 | 312972.00₴ | - + | |
| VFQ 2 DN80 PN40 (065B2684) | 80 | 40 | 80 | 065B2684 | 354936.00₴ | - + | |
| VFQ 2 DN100 PN40 (065B2685) | 100 | 40 | 125 | 065B2685 | 549324.00₴ | - + | |
| VFQ 2 DN125 PN40 (065B2686) | 125 | 40 | 160 | 065B2686 | 643128.00₴ | - + | |
| VFQ 2 DN150 PN40 (065B2687) | 150 | 40 | 280 | 065B2687 | 1042992.00₴ | - + | |
| VFQ 2 DN200 PN40 (065B2688) | 200 | 40 | 320 | 065B2688 | 1585980.00₴ | - + | |
| VFQ 2 DN250 PN40 (065B2689) | 250 | 40 | 400 | 065B2689 | 2546808.00₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Импульсная трубка AF (003G1391) | Импульсная трубка AF (комплект): медная трубка 10×1×1500 мм; компрессионный фитинг для подключения к трубопроводу (G1/4); и две втулки | 003G1391 | 3552.00₴ | - + | |
| Охладитель импульса V1 (003G1392) | Охладитель импульса V1, емкость 1 л, с компрессионными фитингами для трубки Ø10×1 | 003G1392 | 25392.00₴ | - + | |
| Компрессионный фитинг для подключения трубки 10x1 (003G1468) | Компрессионный фитинг для подключения трубки Ø10×1 к регулятору, (G 1/4) | 003G1468 | 921.60₴ | - + | |
| Адаптер для подключения DN15-250 (003G1780) | Адаптер для подключения новых автоматических регуляторов прямого действия Virtus AFx 2 к старым регулирующим клапанам VFx 2 (DN15-250) | 003G1780 | 6300.00₴ | - + |
