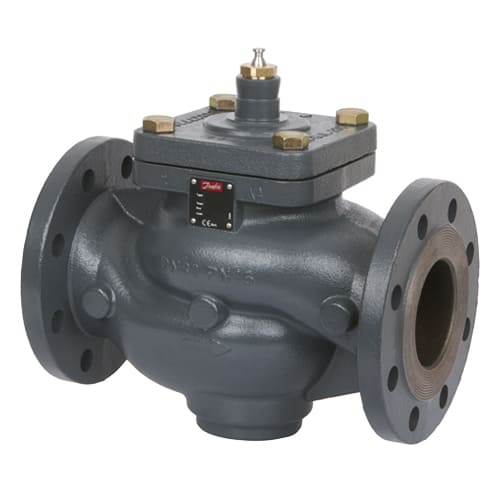

Седельный регулирующий клапан VFM 2
Седельные регулирующие клапаны VFM 2 предназначены для применения в системах централизованного теплоснабжения, отопления и централизованного охлаждения со следующими редукторными электрическими приводами Данфосс: AMV 655 и AME 655; AMV 658 SU/SD и AME 658 SU/SD; AMV 659 SD и AME 659 SD; AMV 85/86 и AME 85/86 (для VFM2 DN150…250 мм).
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Седельные регулирующие клапаны VFM 2, с комбинированной расходной характеристикой предназначен для работы с редукторными электроприводами типа AMV 655, AMV658 SD, AMV658 SU, что управляются импульсным сигналом и типа AME 655, AME 658SD, AME 658SU, которые могут использоваться с любым видом управляющего сигнала, в основном в системах централизованного теплоснабжения и централизованного холодоснабжения. Кроме того, регулирующие клапаны VFM 2 DN150…250 мм могут использоваться также с редукторными электроприводами типа AMV 85, AMV 86, что управляются импульсным сигналом и типа AME 85, AME 86, которые могут использоваться с любой разновидностью аналогового управляющего сигнала (0(2)…10 В или 0(4)…20 мА).
Электроприводы типа AMV и AME 658 SD и SU оснащены специальной функцией безопасности – возвратной пружиной, которая при аварийном исчезновении электропитания либо полностью опускает шток электропривода – SD, либо полностью поднимает шток электропривода – SU.
Особенности:
- Клапаны с разгрузкой по давлению.
- Без электропривода, штоки клапанов могут находиться в любом положении.
- Когда шток движется вниз – клапан закрывается, и наоборот.
- Диапазон регулирования: >100:1 для клапанов PN16 и PN25 DN 65…125; >80:1 для клапанов PN25 DN 150…250.
Технические характеристики:
|
| 65 | 80 | 100 | 125 | 150 | 200 | 250 | |||||||
|
| 63 | 100 | 160 | 250 | 400 | 630 | 900 | |||||||
|
| 30 | 34 | 40 | 50 | ||||||||||
|
| Более 100 : 1 | |||||||||||||
|
| Более 100 : 1 | Более 80 : 1 | ||||||||||||
|
| Линейная – 0-30 %, логарифмическая – 30-100 % ходу штока | |||||||||||||
|
| Не более 0,03 % от Kvs | |||||||||||||
|
| 0,45 | 0,40 | 0,35 | 0,25 | 0,21 | |||||||||
|
| 16 и 25 | |||||||||||||
|
| Подготовленная вода или водный раствор гликоля (до 50 %) | |||||||||||||
|
| 7 ... 10 | |||||||||||||
|
| (-10) 2 ... 150 | |||||||||||||
|
| Фланцы PN16 и PN25, согласно стандарту EN 1092-2 | |||||||||||||
| Материалы |
| |||||||||||||
|
| Серый чугун EN-GJL-250 (GG-25) для PN16; высокопрочный чугун EN-GJS-400-18 (GGG40.3) для PN25 | |||||||||||||
|
| Нержавеющая сталь | |||||||||||||
|
| EPDM | |||||||||||||
| Тип | Ду, мм | Рабочее давление, бар | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| VFM 2 DN65 PN16 (065B3500) | 65 | 16 | 63 | 065B3500 | 55800.00₴ | - + | |
| VFM 2 DN80 PN16 (065B3501) | 80 | 16 | 100 | 065B3501 | 67068.00₴ | - + | |
| VFM 2 DN100 PN16 (065B3502) | 100 | 16 | 160 | 065B3502 | 93504.00₴ | - + | |
| VFM 2 DN125 PN16 (065B3503) | 125 | 16 | 250 | 065B3503 | 124668.00₴ | - + | |
| VFM 2 DN150 PN16 (065B3504) | 150 | 16 | 400 | 065B3504 | 177948.00₴ | - + | |
| VFM 2 DN200 PN16 (065B3505) | 200 | 16 | 630 | 065B3505 | 401460.00₴ | - + | |
| VFM 2 DN250 PN16 (065B3506) | 250 | 16 | 900 | 065B3506 | 543744.00₴ | - + | |
| VFM 2 DN65 PN25 (065B3081) | 65 | 25 | 63 | 065B3081 | 67260.00₴ | - + | |
| VFM 2 DN80 PN25 (065B3082) | 80 | 25 | 100 | 065B3082 | 74700.00₴ | - + | |
| VFM 2 DN100 PN25 (065B3083) | 100 | 25 | 160 | 065B3083 | 111996.00₴ | - + | |
| VFM 2 DN125 PN25 (065B3084) | 125 | 25 | 250 | 065B3084 | 149316.00₴ | - + | |
| VFM 2 DN150 PN25 (065B3085) | 150 | 25 | 400 | 065B3085 | 202740.00₴ | - + | |
| VFM 2 DN200 PN25 (065B3086) | 200 | 25 | 630 | 065B3086 | 481524.00₴ | - + | |
| VFM 2 DN250 PN25 (065B3087) | 250 | 25 | 900 | 065B3087 | 672576.00₴ | - + |
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Подогреватель штока DN65-125 (065Z7020) | Подогреватель штока для регулирующих клапанов VFM 2, VL 2, VL 3, VF 2, VF 3, DN65-125, 24 В, для электроприводов AMV(E) 65X, AMV(E) 55, AMV(E) 56 | 065Z7020 | 21780.00₴ | - + | |
| Подогреватель штока DN65-300 (065Z7021) | Подогреватель штока для регулирующих клапанов VFM 2, VFS 2, VF 2, VF 3, DN65-300, 24 В, для электроприводов AMV(E) 85, AMV(E) 86, AME 855, AME 685 | 065Z7021 | 22116.00₴ | - + | |
| Подогреватель штока DN125-250 (065Z7022) | Подогреватель штока для регулирующих клапанов VFM 2, VF 2, VF 3, DN125-250, 24 В, для электроприводов AMV(E) 65X, AMV(E) 55, AMV(E) 56 | 065Z7022 | 21984.00₴ | - + |
| Тип | Напряжение питания, В | Потребляемая мощность, Вт | Управление сигналом | Скорость перемещения штока, с/мм | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| AMV 655 24 V (082G3440) | 24 | 14.4 | 3-позиционным | 3 | 082G3440 | 78192.00₴ | - + | |
| AMV 655 230 V (082G3441) | 230 | 16.1 | 3-позиционным | 3 | 082G3441 | 1.00₴ | - + | |
| AME 655 24 V (082G3442) | 24 | 14.4 | аналоговым / 3-позиционным | 2 | 082G3442 | 85992.00₴ | - + | |
| AME 655 230 V (082G3443) | 230 | 16.1 | аналоговым / 3-позиционным | 2 | 082G3443 | 85992.00₴ | - + | |
| AMV 658 SD 24 V (082G3444) | 24 | 19.2 | 3-позиционным | 4 | 082G3444 | 89592.00₴ | - + | |
| AME 658 SD 24 V (082G3448) | 24 | 19.2 | аналоговым / 3-позиционным | 4 | 082G3448 | 100080.00₴ | - + | |
| AME 658 SD 230 V (082G3449) | 230 | 35.7 | аналоговым / 3-позиционным | 4 | 082G3449 | 100080.00₴ | - + | |
| AMV 85 24 V (082G1450) | 24 | 10.5 | 3-позиционным | 8 | 082G1450 | 75120.00₴ | - + | |
| AMV 85 230 V (082G1451) | 230 | 10.5 | 3-позиционным | 8 | 082G1451 | 78276.00₴ | - + | |
| AME 85 24 V (082G1452) | 24 | 12.5 | аналоговым / 3-позиционным | 8 | 082G1452 | 78576.00₴ | - + | |
| AMV 86 24 V (082G1460) | 24 | 24 | 3-позиционным | 3 | 082G1460 | 75120.00₴ | - + | |
| AMV 86 230 V (082G1461) | 230 | 23 | 3-позиционным | 3 | 082G1461 | 78276.00₴ | - + | |
| AME 86 24 V (082G1462) | 24 | 25 | аналоговым / 3-позиционным | 3 | 082G1462 | 78576.00₴ | - + |
