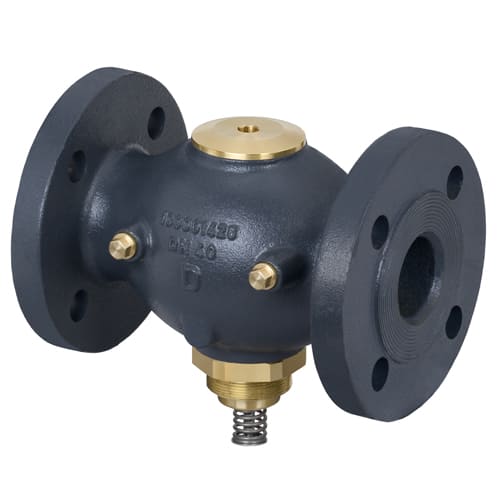

Седельный регулирующий клапан VGF 2
Бренд
Danfoss
В избранное
VGF 2 – 2-х ходовые седельные регулирующие клапаны, предназначенные для применения в системах ГВС, отопления, охлаждения и централизованного теплоснабжения в составе автоматических регуляторов типа AVT, AVP, AVD, а также с электроприводами AMV(E) 20/23/30/33.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
VGF 2 – 2-х ходовые седельные регулирующие клапаны, предназначенные для применения в системах ГВС, отопления, охлаждения и централизованного теплоснабжения в составе автоматических регуляторов типа AVT, AVP, AVD, а также с электроприводами AMV(E) 20/23/30/33.
Основные характеристики:
- Номинальный диаметр, DN: 15 … 50 мм.
- Максимальная пропускная способность, Kvs: 4 … 25 м3/ч.
- Номинальное давление, РN: 25 бар.
- Регулируемая среда: подготовленная вода/водный раствор гликоля до 30%, температурой от 2 до 150 °С.
- Соединения: фланцы.
- Соответствуют требованиям Директивы 97/23/ЕС «Оборудование, работающее под давлением».
Технические характеристики:
| Параметры | Значение |
| Номинальный диаметр, DN | 15 - 50 мм |
| Максимальная пропускная способность, Kvs | 4 - 25 м3/ч |
| Ход штока | 3 - 10 мм |
| Относительный диапазон регулирования | >1:50 |
| Расходная характеристика регулирования | >Линейная |
| Фактор кавитации Z | >0,6 для DN15-20; >0,55 для DN25-32; >0,5 для DN40-50 |
| Протекание согласно стандарту IEC 534 | <0,02 (<0,05 для DN32-50) % от Kvs |
| Номинальное давление, PN | 25 бар |
| Максимальный перепад давления | 16 - 20 бар |
| Регулируемая среда | Подготовленная вода или водный раствор гликоля (до 30 %) |
| рН регулируемой среды | Мин. 7, макс. 10 |
| Температура регулируемой среды | 2...150 °C |
| Соединение | Фланцы |
| Материал корпуса клапана | Высокопрочный чугун |
| Материал седла | Нержавеющая сталь |
| Материал конуса (золотника) | Латунь, стойкая к вымыванию ионов цинка |
| Материал уплотнения | EPDM |
Подробнее
Номенклатура для заказа
| Тип | Ду, мм | Kvs, м3/ч | Присоединение | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| VGF 2 DN15 (065B0780) | 15 | 4.0 | Фланцевое | 065B0780 | 38220.00₴ | - + | |
| VGF 2 DN20 (065B0781) | 20 | 6.3 | Фланцевое | 065B0781 | 45696.00₴ | - + | |
| VGF 2 DN25 (065B0782) | 25 | 8.0 | Фланцевое | 065B0782 | 53052.00₴ | - + | |
| VGF 2 DN32 (065B0783) | 32 | 12.5 | Фланцевое | 065B0783 | 65652.00₴ | - + | |
| VGF 2 DN40 (065B0784) | 40 | 20 | Фланцевое | 065B0784 | 69576.00₴ | - + | |
| VGF 2 DN50 (065B0785) | 50 | 25 | Фланцевое | 065B0785 | 78876.00₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Комплект соединительных фитингов под сварку DN15 (003H6908) | Комплект из 2-х фитингов с уплотнением, DN 15, фаска под сварку | 003H6908 | 2376.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN20 (003H6909) | Комплект из 2-х фитингов с уплотнением, DN 20, фаска под сварку | 003H6909 | 3276.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN25 (003H6910) | Комплект из 2-х фитингов с уплотнением, DN 25, фаска под сварку | 003H6910 | 4116.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN32 (003H6911) | Комплект из 2-х фитингов с уплотнением, DN 32, фаска под сварку | 003H6911 | 4380.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN40 (003H6912) | Комплект из 2-х фитингов с уплотнением, DN 40, фаска под сварку | 003H6912 | 5544.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN50 (003H6913) | Комплект из 2-х фитингов с уплотнением, DN 50, фаска под сварку | 003H6913 | 8520.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN15 (003H6902) | Комплект из 2-х фитингов с уплотнением, DN 15, коническая наружная резьба, 1/2" - 3/4" | 003H6902 | 1136.40₴ | - + | |
| Комплект соединительных фитингов резьбовые DN20 (003H6903) | Комплект из 2-х фитингов с уплотнением, DN 20, коническая наружная резьба, 3/4" | 003H6903 | 1788.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN25 (003H6904) | Комплект из 2-х фитингов с уплотнением, DN 25, коническая наружная резьба, 1" | 003H6904 | 2676.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN32 (003H6905) | Комплект из 2-х фитингов с уплотнением, DN 32, коническая наружная резьба, 1 1/4 | 003H6905 | 4632.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN40 (065B2004) | Комплект из 2-х фитингов с уплотнением, DN 40, коническая наружная резьба, 1 1/2 | 065B2004 | 6432.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN50 (065B2005) | Комплект из 2-х фитингов с уплотнением, DN 50, коническая наружная резьба, 2" | 065B2005 | 8244.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN15 (003H6915) | Комплект из 2-х фитингов с уплотнением, DN 15, фланцевые РN 25 | 003H6915 | 10752.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN20 (003H6916) | Комплект из 2-х фитингов с уплотнением, DN 20, фланцевые РN 25 | 003H6916 | 10752.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN25 (003H6917) | Комплект из 2-х фитингов с уплотнением, DN 25, фланцевые РN 25 | 003H6917 | 10752.00₴ | - + |
Номенклатура для заказа Электроприводы
| Тип | Напряжение питания, В | Потребляемая мощность, Вт | Управление сигналом | С возвратной пружиной | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| AME 20 24 V (082G3015) | 24 | 4 | аналоговым / 3-позиционным | Нет | 082G3015 | 40068.00₴ | - + | |
| AMV 20 230 V (082G3007) | 230 | 2 | 3-позиционным | Нет | 082G3007 | 34380.00₴ | - + | |
| AMV 20 24 V (082G3008) | 24 | 2 | 3-позиционным | Нет | 082G3008 | 35448.00₴ | - + | |
| AME 23 24 V (082G3016) | 24 | 9 | аналоговым / 3-позиционным | Да | 082G3016 | 43656.00₴ | - + | |
| AMV 23 230 V (082G3009) | 230 | 7 | 3-позиционным | Да | 082G3009 | 39660.00₴ | - + | |
| AMV 23 24 V (082G3010) | 24 | 7 | 3-позиционным | Да | 082G3010 | 39660.00₴ | - + | |
| AME 30 24 V (082G3017) | 24 | 9 | аналоговым / 3-позиционным | Нет | 082G3017 | 42876.00₴ | - + | |
| AMV 30 230 V (082G3011) | 230 | 7 | 3-позиционным | Нет | 082G3011 | 39384.00₴ | - + | |
| AMV 30 24 V (082G3012) | 24 | 7 | 3-позиционным | Нет | 082G3012 | 39240.00₴ | - + | |
| AME 33 24 V (082G3018) | 24 | 14 | аналоговым / 3-позиционным | Да | 082G3018 | 46236.00₴ | - + | |
| AMV 33 230 V (082G3013) | 230 | 12 | 3-позиционным | Да | 082G3013 | 42612.00₴ | - + | |
| AMV 33 24 V (082G3014) | 24 | 12 | 3-позиционным | Да | 082G3014 | 42612.00₴ | - + |
