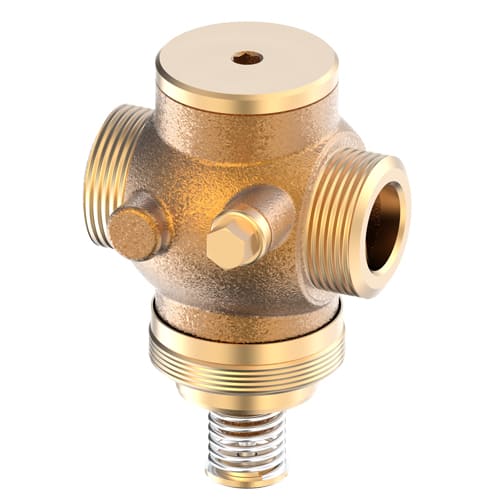

Седельный регулирующий клапан VGU 2
Бренд
Danfoss
В избранное
VGU 2 – 2-х ходовые седельные нормально закрытые регулирующие клапаны, предназначенные для применения в системах охлаждения в составе автоматических регуляторов типа AVT, а также с электроприводами AMV(E) 20/23/30/33.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
VGU 2 – 2-х ходовые седельные нормально закрытые регулирующие клапаны, предназначенные для применения в системах охлаждения в составе автоматических регуляторов типа AVT, а также с электроприводами AMV(E) 20/23/30/33.
Основные характеристики:
- Условный проход: Ду = 15–50 мм;
- Рабочее давление: PN = 25 бар;
- Пропускная способность: Kvs = 4–20 м3/ч;
- Регулируемая среда: вода или 30% водного раствора гликоля;
- Температура регулируемой среды: 2–150 °C;
- Присоединение к трубопроводу: резьбовое (наружная резьба).
Технические характеристики:
| Параметры | Значение |
| Номинальный диаметр, DN | 15 - 50 мм |
| Максимальная пропускная способность, Kvs | 4 - 20 м3/ч |
| Фактор кавитации Z | >0,6 для DN15-20; >0,55 для DN25-32; >0,5 для DN40-50 |
| Протечка через закрытый клапан | <0,02 (<0,05 для DN32-50) % от Kvs |
| Номинальное давление, PN | 25 бар |
| Ход штока | 5 мм |
| Максимальный перепад давления | 16 - 20 бар |
| Регулируемая среда | Подготовленная вода или водный раствор гликоля (до 30 %) |
| рН регулируемой среды | Мин. 7, макс. 10 |
| Температура регулируемой среды | 2...150 °C |
| Соединение | Наружная резьба |
| Материал корпуса клапана | DN15-25 Красная бронза DN32-50 Высокопрочный чугун |
| Материал седла | Нержавеющая сталь |
| Материал золотника | Латунь, стойкая к вымыванию ионов цинка |
| Материал уплотнения | EPDM |
Подробнее
Номенклатура для заказа
| Тип | Ду, мм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| VGU 2 DN15 (065B0791) | 15 | 4.0 | 065B0791 | 36396.00₴ | - + | |
| VGU 2 DN20 (065B0792) | 20 | 6.3 | 065B0792 | 46608.00₴ | - + | |
| VGU 2 DN25 (065B0793) | 25 | 8.0 | 065B0793 | 48936.00₴ | - + | |
| VGU 2 DN32 (065B0794) | 32 | 12.5 | 065B0794 | 56892.00₴ | - + | |
| VGU 2 DN40 (065B0795) | 40 | 16 | 065B0795 | 62436.00₴ | - + | |
| VGU 2 DN50 (065B0796) | 50 | 20 | 065B0796 | 69024.00₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Комплект соединительных фитингов под сварку DN15 (003H6908) | Комплект из 2-х фитингов с уплотнением, DN 15, фаска под сварку | 003H6908 | 2592.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN20 (003H6909) | Комплект из 2-х фитингов с уплотнением, DN 20, фаска под сварку | 003H6909 | 3576.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN25 (003H6910) | Комплект из 2-х фитингов с уплотнением, DN 25, фаска под сварку | 003H6910 | 4488.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN32 (003H6911) | Комплект из 2-х фитингов с уплотнением, DN 32, фаска под сварку | 003H6911 | 4776.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN40 (003H6912) | Комплект из 2-х фитингов с уплотнением, DN 40, фаска под сварку | 003H6912 | 6048.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN50 (003H6913) | Комплект из 2-х фитингов с уплотнением, DN 50, фаска под сварку | 003H6913 | 9288.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN15 (003H6902) | Комплект из 2-х фитингов с уплотнением, DN 15, коническая наружная резьба, 1/2" - 3/4" | 003H6902 | 1248.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN20 (003H6903) | Комплект из 2-х фитингов с уплотнением, DN 20, коническая наружная резьба, 3/4" | 003H6903 | 1956.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN25 (003H6904) | Комплект из 2-х фитингов с уплотнением, DN 25, коническая наружная резьба, 1" | 003H6904 | 2928.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN32 (003H6905) | Комплект из 2-х фитингов с уплотнением, DN 32, коническая наружная резьба, 1 1/4 | 003H6905 | 5052.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN40 (065B2004) | Комплект из 2-х фитингов с уплотнением, DN 40, коническая наружная резьба, 1 1/2 | 065B2004 | 7020.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN50 (065B2005) | Комплект из 2-х фитингов с уплотнением, DN 50, коническая наружная резьба, 2" | 065B2005 | 8988.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN15 (003H6915) | Комплект из 2-х фитингов с уплотнением, DN 15, фланцевые РN 25 | 003H6915 | 11724.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN20 (003H6916) | Комплект из 2-х фитингов с уплотнением, DN 20, фланцевые РN 25 | 003H6916 | 11724.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN25 (003H6917) | Комплект из 2-х фитингов с уплотнением, DN 25, фланцевые РN 25 | 003H6917 | 11724.00₴ | - + |
Номенклатура для заказа Электроприводы
| Тип | Напряжение питания, В | Потребляемая мощность, Вт | Управление сигналом | С возвратной пружиной | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| AME 20 24 V (082G3015) | 24 | 4 | аналоговым / 3-позиционным | Нет | 082G3015 | 43680.00₴ | - + | |
| AMV 20 230 V (082G3007) | 230 | 2 | 3-позиционным | Нет | 082G3007 | 37476.00₴ | - + | |
| AMV 20 24 V (082G3008) | 24 | 2 | 3-позиционным | Нет | 082G3008 | 38640.00₴ | - + | |
| AME 23 24 V (082G3016) | 24 | 9 | аналоговым / 3-позиционным | Да | 082G3016 | 47592.00₴ | - + | |
| AMV 23 230 V (082G3009) | 230 | 7 | 3-позиционным | Да | 082G3009 | 43236.00₴ | - + | |
| AMV 23 24 V (082G3010) | 24 | 7 | 3-позиционным | Да | 082G3010 | 43236.00₴ | - + | |
| AME 30 24 V (082G3017) | 24 | 9 | аналоговым / 3-позиционным | Нет | 082G3017 | 46740.00₴ | - + | |
| AMV 30 230 V (082G3011) | 230 | 7 | 3-позиционным | Нет | 082G3011 | 42936.00₴ | - + | |
| AMV 30 24 V (082G3012) | 24 | 7 | 3-позиционным | Нет | 082G3012 | 42780.00₴ | - + | |
| AME 33 24 V (082G3018) | 24 | 14 | аналоговым / 3-позиционным | Да | 082G3018 | 50400.00₴ | - + | |
| AMV 33 230 V (082G3013) | 230 | 12 | 3-позиционным | Да | 082G3013 | 46452.00₴ | - + | |
| AMV 33 24 V (082G3014) | 24 | 12 | 3-позиционным | Да | 082G3014 | 46452.00₴ | - + |
