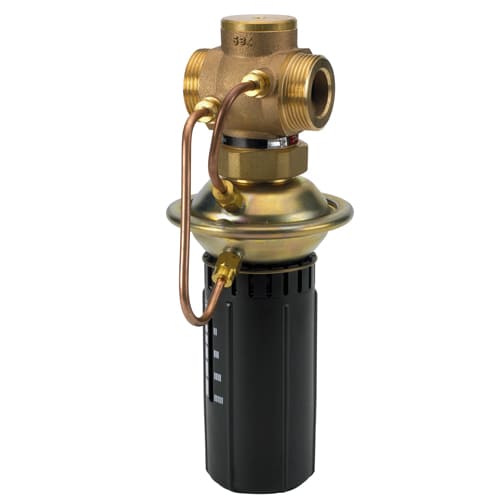

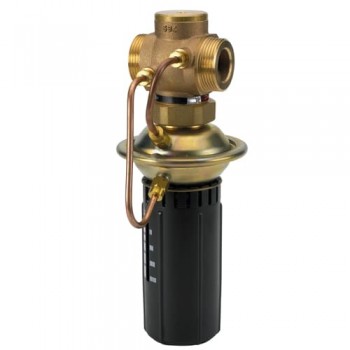

Автоматический перепускной регулятор давления AVРA
Бренд
Danfoss
В избранное
AVPA - это автоматический перепускной регулятор давления прямого действия, который используется в первую очередь в системах централизованного теплоснабжения.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
AVPA - это автоматический перепускной регулятор давления прямого действия, который используется в первую очередь в системах централизованного теплоснабжения.
Клапан регулятора AVPA открывается тогда, когда разность давления между точками отбора импульсов – перед клапаном и после клапана - возрастает.
Регулятор AVPA состоит из регулирующего клапана, регулирующего элемента и двух импульсных трубок.
Регулирующий элемент AVPA в свою очередь состоит из мембранного блока, настраивающей пружины и рукоятки, для настройки значения перепада давления, необходимого для поддержания.
Основные характеристики:
- Номинальный диаметр, DN: 15 … 50 мм.
- Максимальная пропускная способность, Kvs: AVPA (PN16): 4.0 … 25 м3/ч.
- Номинальное давление, РN: 16, 25 бар.
- Диапазоны настройки Δps: 0.05-0.5 / 0.2-1.0 / 0.3-2.0 бар.
- Регулируемая среда: подготовленная вода/водный раствор гликоля до 30%.
- Температура регулируемой среды: от 2 до 150 °С.
- Соединение: наружная резьба (+ соединительные фитинги); фланцы.
- Соответствуют требованиям Директивы 97/23/ЕС «Оборудование, работающее под давлением».
Технические характеристики:
| Параметры | Значение |
| Номинальный диаметр DN, мм | 15 - 50 |
| Пропускная способность клапана Kvs, м3/ч | 4.0 - 25 |
| Расходная характеристика регулирования | Линейная |
| Фактор кавитации Z | >0,5 - >0,6 |
| Протекание согласно стандарту IEC534, % от Kvs | <0,02 или <0,05 |
| Номинальное давление PN, бар | 16 или 25 |
| Площадь мембраны, см2 | 39 или 54 |
| Диапазон настройки давления, бар | 0.05-0.5 / 0.2-1.0 / 0.3-2.0 |
| Цвет пружины | Серая, черная, красная, желтая |
| Макс. перепад давления, бар | 12 - 20 |
| Регулируемая среда | Подготовленная вода или водный раствор гликоля (до 30 %) |
| рН регулируемой среды | Мин. 7, макс. 10 |
| Температура регулируемой среды, °С | 2 … 150 |

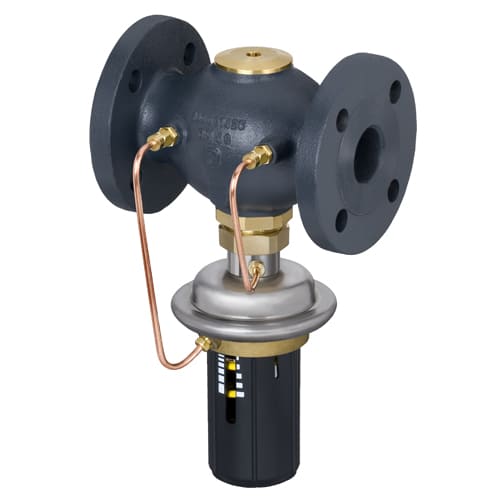

| Присоединение | Наружная резьба или фланцевое |
| Материал корпуса клапана | Красная бронза или высокопрочный чугун |
| Материал корпуса мембранного блока PN16 | Оцинкованная сталь, мат.№ 1.0338 |
| Материал корпуса мембранного блока PN25, верхняя часть | Нержавеющая сталь, мат.№ 1.4301 |
| Материал корпуса мембранного блока PN25, нижняя часть | Латунь, стойкая к вымыванию ионов цинка CuZn36Pb2As |
| Материал седла клапана | Нержавеющая сталь |
| Материал конуса (золотника) клапана | Латунь, стойкая к вымыванию ионов цинка CuZn36Pb2As |
| Материал мембраны и уплотнения | EPDM |
| Материал импульсной трубки | Медная трубка Ø 6 х 1 мм |
Подробнее
Номенклатура для заказа
| Тип | Ду, мм | Kvs, м3/ч | Присоединение | Диапазон настройки, бар | Рабочее давление, бар | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|---|
| AVPA DN15 PN16 (003H6593) | 15 | 4.0 | Внешняя резьба, 3/4" | 0.05 - 0.5 | 16 | 003H6593 | 43692.00₴ | - + | |
| AVPA DN15 PN16 (003H6596) | 15 | 4.0 | Внешняя резьба, 3/4" | 0.2 - 1 | 16 | 003H6596 | 43692.00₴ | - + | |
| AVPA DN15 PN25 (003H6602) | 15 | 4.0 | Внешняя резьба, 3/4" | 0.2 - 1 | 25 | 003H6602 | 51300.00₴ | - + | |
| AVPA DN15 PN25 (003H6605) | 15 | 4.0 | Внешняя резьба, 3/4" | 0.3 - 2 | 25 | 003H6605 | 51300.00₴ | - + | |
| AVPA DN20 PN16 (003H6594) | 20 | 6.3 | Внешняя резьба, 1" | 0.05 - 0.5 | 16 | 003H6594 | 49656.00₴ | - + | |
| AVPA DN20 PN16 (003H6597) | 20 | 6.3 | Внешняя резьба, 1" | 0.2 - 1 | 16 | 003H6597 | 49656.00₴ | - + | |
| AVPA DN20 PN25 (003H6603) | 20 | 6.3 | Внешняя резьба, 1" | 0.2 - 1 | 25 | 003H6603 | 58308.00₴ | - + | |
| AVPA DN20 PN25 (003H6606) | 20 | 6.3 | Внешняя резьба, 1" | 0.3 - 2 | 25 | 003H6606 | 58308.00₴ | - + | |
| AVPA DN25 PN16 (003H6595) | 25 | 8.0 | Внешняя резьба, 1 1/4" | 0.05 - 0.5 | 16 | 003H6595 | 56424.00₴ | - + | |
| AVPA DN25 PN16 (003H6598) | 25 | 8.0 | Внешняя резьба, 1 1/4" | 0.2 - 1 | 16 | 003H6598 | 56424.00₴ | - + | |
| AVPA DN25 PN25 (003H6604) | 25 | 8.0 | Внешняя резьба, 1 1/4" | 0.2 - 1 | 25 | 003H6604 | 66048.00₴ | - + | |
| AVPA DN25 PN25 (003H6607) | 25 | 8.0 | Внешняя резьба, 1 1/4" | 0.3 - 2 | 25 | 003H6607 | 66048.00₴ | - + | |
| AVPA DN32 PN25 (003H6599) | 32 | 12.5 | Внешняя резьба, 1 3/4" | 0.2 - 1 | 25 | 003H6599 | 90312.00₴ | - + | |
| AVPA DN32 PN25 (003H6608) | 32 | 12.5 | Фланцевое | 0.2 - 1 | 25 | 003H6608 | 108924.00₴ | - + | |
| AVPA DN32 PN25 (003H6611) | 32 | 12.5 | Фланцевое | 0.3 - 2 | 25 | 003H6611 | 108924.00₴ | - + | |
| AVPA DN40 PN25 (003H6600) | 40 | 16.0 | Внешняя резьба, 2" | 0.2 - 1 | 25 | 003H6600 | 126540.00₴ | - + | |
| AVPA DN40 PN25 (003H6609) | 40 | 20.0 | Фланцевое | 0.2 - 1 | 25 | 003H6609 | 137436.00₴ | - + | |
| AVPA DN40 PN25 (003H6612) | 40 | 20.0 | Фланцевое | 0.3 - 2 | 25 | 003H6612 | 137436.00₴ | - + | |
| AVPA DN50 PN25 (003H6601) | 50 | 20.0 | Внешняя резьба, 2 1/2" | 0.2 - 1 | 25 | 003H6601 | 129444.00₴ | - + | |
| AVPA DN50 PN25 (003H6610) | 50 | 25.0 | Фланцевое | 0.2 - 1 | 25 | 003H6610 | 150444.00₴ | - + | |
| AVPA DN50 PN25 (003H6613) | 50 | 25.0 | Фланцевое | 0.3 - 2 | 25 | 003H6613 | 150444.00₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Комплект соединительных фитингов под сварку DN15 (003H6908) | Комплект из 2-х фитингов с уплотнением, DN 15, фаска под сварку | 003H6908 | 2592.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN20 (003H6909) | Комплект из 2-х фитингов с уплотнением, DN 20, фаска под сварку | 003H6909 | 3576.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN25 (003H6910) | Комплект из 2-х фитингов с уплотнением, DN 25, фаска под сварку | 003H6910 | 4488.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN32 (003H6911) | Комплект из 2-х фитингов с уплотнением, DN 32, фаска под сварку | 003H6911 | 4776.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN40 (003H6912) | Комплект из 2-х фитингов с уплотнением, DN 40, фаска под сварку | 003H6912 | 6048.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN50 (003H6913) | Комплект из 2-х фитингов с уплотнением, DN 50, фаска под сварку | 003H6913 | 9288.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN15 (003H6902) | Комплект из 2-х фитингов с уплотнением, DN 15, коническая наружная резьба, 1/2" - 3/4" | 003H6902 | 1248.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN20 (003H6903) | Комплект из 2-х фитингов с уплотнением, DN 20, коническая наружная резьба, 3/4" | 003H6903 | 1956.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN25 (003H6904) | Комплект из 2-х фитингов с уплотнением, DN 25, коническая наружная резьба, 1" | 003H6904 | 2928.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN32 (003H6905) | Комплект из 2-х фитингов с уплотнением, DN 32, коническая наружная резьба, 1 1/4 | 003H6905 | 5052.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN40 (065B2004) | Комплект из 2-х фитингов с уплотнением, DN 40, коническая наружная резьба, 1 1/2 | 065B2004 | 7020.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN50 (065B2005) | Комплект из 2-х фитингов с уплотнением, DN 50, коническая наружная резьба, 2" | 065B2005 | 8988.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN15 (003H6915) | Комплект из 2-х фитингов с уплотнением, DN 15, фланцевые РN 25 | 003H6915 | 11724.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN20 (003H6916) | Комплект из 2-х фитингов с уплотнением, DN 20, фланцевые РN 25 | 003H6916 | 11724.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN25 (003H6917) | Комплект из 2-х фитингов с уплотнением, DN 25, фланцевые РN 25 | 003H6917 | 11724.00₴ | - + |
Литература
- Техническое описание Автоматический перепускной регулятор давления AVPA (UA).pdf (613 КБ)
- Техническое описание Автоматический перепускной регулятор давления AVPA (UA).pdf (787 КБ)
- Каталог Тепловая автоматика.pdf (17,6 МБ)
- Брошюра Тепловая автоматика.pdf (4,16 МБ)
- Паспорт Автоматический перепускной регулятор давления AVPA.pdf (298 КБ)
