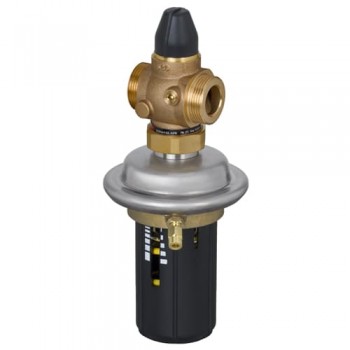

Автоматический регулятор перепада давления c ограничителем расхода AVPB
Бренд
Danfoss
В избранное
AVPB – это автоматические регуляторы перепада давления, обладающие функцией ручного ограничения максимального расхода, которые предназначены, главным образом, для систем централизованного теплоснабжения, отопления/охлаждения.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
AVPB – это автоматические регуляторы перепада давления, обладающие функцией ручного ограничения максимального расхода, которые предназначены, главным образом, для систем централизованного теплоснабжения, отопления/охлаждения.
При возрастании перепада давления или при превышении установленного значения максимального расхода регулятор закрывается.
Регуляторы AVPB устанавливаются ТОЛЬКО на обратном трубопроводе!
Основные характеристики:
- Номинальный диаметр DN 15 - 50 мм.
- Пропускная способность kvs 1,6 - 25 м3/ч.
- Номинальное давление РN 25 бар.
- Диапазон настройки (AVPB): 0,2 - 1,0 бар / 0,3 - 2,0 бар.
- Рабочая среда/Температура: подготовленная вода / водный раствор гликоля до 30%: 2 ….150 °С.
- T макс, °C: 150.
- Настройка: Изменяемая.
- Соединения: наружная резьба (под сварку, резьбовые и фланцевые фитинги); фланцы.
Технические характеристики:
| Параметры | Значение |
| Номинальный диаметр DN, мм | 15 - 50 |
| Пропускная способность Kvs, м3/ч | 1.6 - 25.0 |
| Диапазон настройки, бар | 0.2 - 1 или 0.3 - 2 |
| Коэффициент начала кавитации z | ≥ 0.6 |
| Площадь диафрагмы, см2 | 54 |
| Номинальное давление РN, бар | 25 |
| Цвет пружины | Красный или желтый |
| Макс. перепад давления | 16 или 20 |
| Рабочая среда | Подготовленная вода / водный раствор гликоля до 30% |
| рН рабочей среды | Мин. 7, макс. 10 |
| Температура рабочей среды, °С | 2 … 150 |
| Присоединение | Внешняя резьба или фланцевое |
| Материал корпуса клапана | Красная бронза или ковкий чугун |
| Материал корпуса привода, верхняя крышка корпуса | Нержавеющая сталь |
| Материал корпуса привода, нижняя крышка корпуса | Необесцинковывающаяся латунь |
| Материал седла клапана | Нержавеющая сталь |
| Материал конуса клапана | Необесцинковывающаяся латунь |
| Материал уплотнения и диафрагмы | EPDM |
| Материал импульсной трубки | Медная трубка ∅6 х 1 мм |
Подробнее
Номенклатура для заказа
| Тип | Ду, мм | Kvs, м3/ч | Присоединение | Диапазон настройки, бар | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| AVPB DN15 (003H6444) | 15 | 1.6 | Внешняя резьба, 3/4" | 0.2 - 1 | 003H6444 | 50592.00₴ | - + | |
| AVPB DN15 (003H6452) | 15 | 1.6 | Внешняя резьба, 3/4" | 0.3 - 2 | 003H6452 | 50592.00₴ | - + | |
| AVPB DN15 (003H6445) | 15 | 2.5 | Внешняя резьба, 3/4" | 0.2 - 1 | 003H6445 | 50592.00₴ | - + | |
| AVPB DN15 (003H6453) | 15 | 2.5 | Внешняя резьба, 3/4" | 0.3 - 2 | 003H6453 | 50592.00₴ | - + | |
| AVPB DN15 (003H6446) | 15 | 4.0 | Внешняя резьба, 3/4" | 0.2 - 1 | 003H6446 | 50592.00₴ | - + | |
| AVPB DN15 (003H6454) | 15 | 4.0 | Внешняя резьба, 3/4" | 0.3 - 2 | 003H6454 | 50592.00₴ | - + | |
| AVPB DN20 (003H6447) | 20 | 6.3 | Внешняя резьба, 1" | 0.2 - 1 | 003H6447 | 56352.00₴ | - + | |
| AVPB DN20 (003H6455) | 20 | 6.3 | Внешняя резьба, 1" | 0.3 - 2 | 003H6455 | 56352.00₴ | - + | |
| AVPB DN25 (003H6448) | 25 | 8.0 | Внешняя резьба, 1 1/4" | 0.2 - 1 | 003H6448 | 66420.00₴ | - + | |
| AVPB DN25 (003H6456) | 25 | 8.0 | Внешняя резьба, 1 1/4" | 0.3 - 2 | 003H6456 | 66420.00₴ | - + | |
| AVPB DN32 (003H6449) | 32 | 12.5 | Внешняя резьба, 1 3/4" | 0.2 - 1 | 003H6449 | 106884.00₴ | - + | |
| AVPB DN32 (003H6457) | 32 | 12.5 | Внешняя резьба, 1 3/4" | 0.3 - 2 | 003H6457 | 106884.00₴ | - + | |

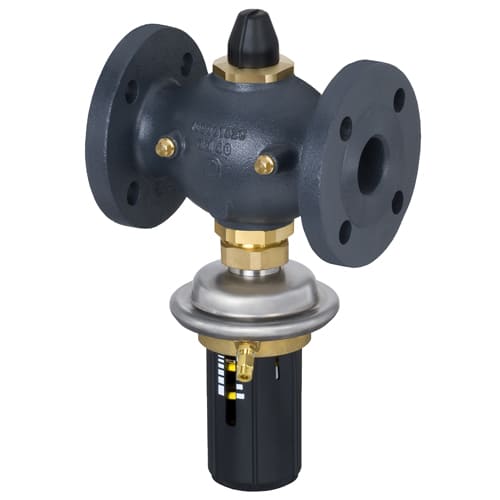

| AVPB DN32 (003H6468) | 32 | 12.5 | Фланцевое | 0.2 - 1 | 003H6468 | 122004.00₴ | - + | |
| AVPB DN40 (003H6450) | 40 | 16.0 | Внешняя резьба, 2" | 0.2 - 1 | 003H6450 | 143964.00₴ | - + | |
| AVPB DN40 (003H6458) | 40 | 16.0 | Внешняя резьба, 2" | 0.3 - 2 | 003H6458 | 143964.00₴ | - + | |
| AVPB DN40 (003H6469) | 40 | 20.0 | Фланцевое | 0.2 - 1 | 003H6469 | 159552.00₴ | - + | |
| AVPB DN50 (003H6451) | 50 | 20.0 | Внешняя резьба, 2 1/2" | 0.2 - 1 | 003H6451 | 155448.00₴ | - + | |
| AVPB DN50 (003H6459) | 50 | 20.0 | Внешняя резьба, 2 1/2" | 0.3 - 2 | 003H6459 | 155448.00₴ | - + | |
| AVPB DN50 (003H6470) | 50 | 25.0 | Фланцевое | 0.2 - 1 | 003H6470 | 172764.00₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Комплект соединительных фитингов под сварку DN15 (003H6908) | Комплект из 2-х фитингов с уплотнением, DN 15, фаска под сварку | 003H6908 | 2376.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN20 (003H6909) | Комплект из 2-х фитингов с уплотнением, DN 20, фаска под сварку | 003H6909 | 3276.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN25 (003H6910) | Комплект из 2-х фитингов с уплотнением, DN 25, фаска под сварку | 003H6910 | 4116.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN32 (003H6911) | Комплект из 2-х фитингов с уплотнением, DN 32, фаска под сварку | 003H6911 | 4380.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN40 (003H6912) | Комплект из 2-х фитингов с уплотнением, DN 40, фаска под сварку | 003H6912 | 5544.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN50 (003H6913) | Комплект из 2-х фитингов с уплотнением, DN 50, фаска под сварку | 003H6913 | 8520.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN15 (003H6902) | Комплект из 2-х фитингов с уплотнением, DN 15, коническая наружная резьба, 1/2" - 3/4" | 003H6902 | 1136.40₴ | - + | |
| Комплект соединительных фитингов резьбовые DN20 (003H6903) | Комплект из 2-х фитингов с уплотнением, DN 20, коническая наружная резьба, 3/4" | 003H6903 | 1788.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN25 (003H6904) | Комплект из 2-х фитингов с уплотнением, DN 25, коническая наружная резьба, 1" | 003H6904 | 2676.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN32 (003H6905) | Комплект из 2-х фитингов с уплотнением, DN 32, коническая наружная резьба, 1 1/4 | 003H6905 | 4632.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN40 (065B2004) | Комплект из 2-х фитингов с уплотнением, DN 40, коническая наружная резьба, 1 1/2 | 065B2004 | 6432.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN50 (065B2005) | Комплект из 2-х фитингов с уплотнением, DN 50, коническая наружная резьба, 2" | 065B2005 | 8244.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN15 (003H6915) | Комплект из 2-х фитингов с уплотнением, DN 15, фланцевые РN 25 | 003H6915 | 10752.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN20 (003H6916) | Комплект из 2-х фитингов с уплотнением, DN 20, фланцевые РN 25 | 003H6916 | 10752.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN25 (003H6917) | Комплект из 2-х фитингов с уплотнением, DN 25, фланцевые РN 25 | 003H6917 | 10752.00₴ | - + | |
| Импульсная трубка AV 1/8" (003H6852) | Импульсная трубка AV (комплект), 1/8": 1 x медная трубка Ø6×1×1500мм; 1 x компрессионный фитинг для подключения к трубопроводу импульсной трубки Ø6×1 мм | 003H6852 | 2412.00₴ | - + | |
| Импульсная трубка AV 3/8" (003H6853) | Импульсная трубка AV (комплект), 3/8": 1 x медная трубка Ø6×1×1500 мм; 1 x компрессионный фитинг для подключения к трубопроводу импульсной трубки Ø6×1 мм | 003H6853 | 2412.00₴ | - + | |
| Импульсная трубка AV 1/2" (003H6854) | Импульсная трубка AV (комплект), 1/2": 1 x медная трубка Ø6×1×1500 мм; 1 x компрессионный фитинг для подключения к трубопроводу импульсной трубки Ø6×1 мм | 003H6854 | 2388.00₴ | - + | |
| Комплект компрессионных фитингов для импульсной трубки 6x1 мм 1/2" (003H6859) | 10 компрессионных фитингов с ниппелем 1/2" для присоединения импульсной трубки ø 6 х 1 мм к трубопроводу | 003H6859 | 12120.00₴ | - + | |
| Комплект компрессионных фитингов для импульсной трубки 6x1 мм 1/8" (003H6931) | 10 компрессионных фитингов для присоединения импульсной трубки ø 6 х 1 мм к штуцеру регулирующего элемента 1/8" | 003H6931 | 15132.00₴ | - + | |
| Запорный клапан 6 мм (003H0276) | Запорный кран Ø 6 мм для отключения импульса давления | 003H0276 | 6540.00₴ | - + |
