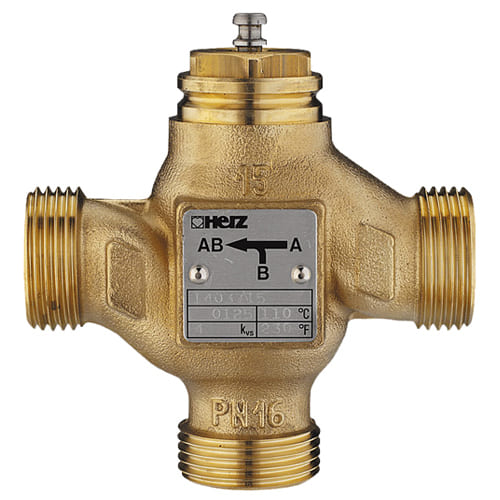

Трехходовой регулирующий клапан Herz для смешивания и разделения потоков
Трехходовой регулирующий клапан Herz для смешивания и разделения потоков - предназначается для постоянного регулирования (смешивания и распределения) теплоносителя, хладоносителя или воздуха. Применяется вместе с приводами 17712хх как исполнительный элемент с регулируемой характеристикой (линейной или равнопроцентной).
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Трехходовой регулирующий клапан Herz для смешивания и разделения потоков - предназначается для постоянного регулирования (смешивания и распределения) теплоносителя, хладоносителя или воздуха. Применяется вместе с приводами 17712хх как исполнительный элемент с регулируемой характеристикой (линейной или равнопроцентной).
Исполнение:
- линейная или равнопропорциональная характеристика;
- наружная резьба с уплотнением по плоскости;
- корпус из латуни;
- шпиндель из нержавеющей стали;
- латунный сальник с уплотнительным кольцом EPDM;
- используется с электроприводом.
Монтаж:
Клапаны устанавливаются в трубопроводы в соответствии с назначением (смесительный или распределительный клапан) с помощью обычных резьбовых соединений с плоскими уплотнениями. Следует избегать попадания в клапаны грязи.
Резьбовые соединители и электроприводы 1771211/50/51 заказываются отдельно.
Технические характеристики:
| Параметры | Значение |
| DN, мм | 15 - 50 |
| Kvs, м3/ч | 4.0 - 40.0 |
| Макс. рабочее давление, бар | 16 |
| Мин. рабочая температура, °C | 15 |
| Макс. рабочая температура, °C | 130 (для DN15 - DN32) 110 (для DN40 - DN50) |
| Материал корпуса | Латунь |
| Тип | Ду, мм | Рабочее давление, бар | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| 3-port mixing and diverting valve DN15 Herz (1403715) | 15 | 16 | 4.0 | 1403715 | 3985.65₴ | - + | |
| 3-port mixing and diverting valve DN20 Herz (1403720) | 20 | 16 | 6.3 | 1403720 | 3985.65₴ | - + | |
| 3-port mixing and diverting valve DN25 Herz (1403725) | 25 | 16 | 10.0 | 1403725 | 4193.90₴ | - + | |
| 3-port mixing and diverting valve DN32 Herz (1403732) | 32 | 16 | 16.0 | 1403732 | 4765.10₴ | - + | |
| 3-port mixing and diverting valve DN40 Herz (1403740) | 40 | 16 | 25.0 | 1403740 | 5927.05₴ | - + | |
| 3-port mixing and diverting valve DN50 Herz (1403750) | 50 | 16 | 40.0 | 1403750 | 7410.30₴ | - + |
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Соединитель резьбовой с уплотнением по плоскости 1"x3/4" Herz (1622012) | Соединитель резьбовой с уплотнением по плоскости, G 1" х R 3/4 | 1622012 | 392.70₴ | - + | |
| Соединитель резьбовой с уплотнением по плоскости 1 1/4"х1" Herz (1622063) | Соединитель резьбовой с уплотнением по плоскости, G 1 1/4" х R 1" | 1622063 | 835.55₴ | - + | |
| Соединитель резьбовой с уплотнением по плоскости 1 1/2"х 1 1/4" Herz (1622064) | Соединитель резьбовой с уплотнением по плоскости, G 1 1/2" х R 1 1/4" | 1622064 | 1121.15₴ | - + | |
| Соединитель резьбовой с уплотнением по плоскости 2"х1 1/4" Herz (1622074) | Соединитель резьбовой с уплотнением по плоскости, G 2" х R 1 1/4" | 1622074 | 1133.05₴ | - + | |
| Соединитель резьбовой с уплотнением по плоскости 2 1/4"х1 1/2" Herz (1622075) | Соединитель резьбовой с уплотнением по плоскости, G 2 1/4" х R 1 1/2" | 1622075 | 1383.80₴ | - + | |
| Соединитель резьбовой с уплотнением по плоскости 2 3/4"х2" Herz (1622076) | Соединитель резьбовой с уплотнением по плоскости, G 2 3/4" х R 2" | 1622076 | 1718.70₴ | - + |
| Тип | Напряжение питания, В | Управление сигналом | Время срабатывания, С | Усилие, Н | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| Valve drive with position controller for 3-port valves 24 V Herz (1771211) | 24 | аналоговым / 2- или 3-позиционным | 60 / 120 | 500 | 1771211 | 21425.10₴ | - + | |
| Valve drive with position controller for 3-port valves 230 V Herz (1771250) | 230 | 2- или 3-позиционным | 120 | 500 | 1771250 | 17328.95₴ | - + | |
| Valve drive with position controller for 3-port valves 24 V Herz (1771251) | 24 | 2- или 3-позиционным | 120 | 500 | 1771251 | 17328.95₴ | - + |
