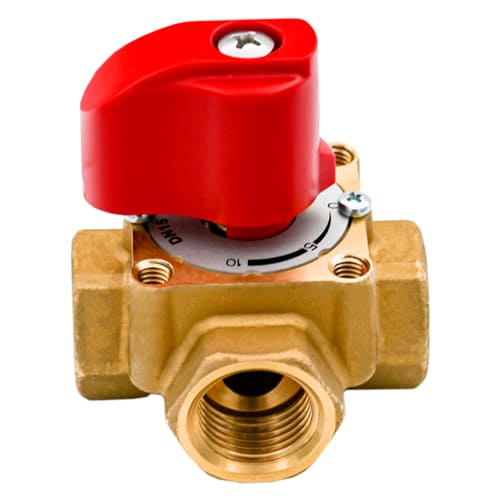

Трехходовой смесительный клапан муфтовый Herz 2137
Herz 2137 - трехходовой смесительный клапан с ручным рычагом, муфтовый, корпус и затвор из латуни.
Смесительный клапан HERZ используется в качестве приводного элемента в системах отопления и охлаждения для постоянного контроля или регулировки температуры теплоносителя. С соответствующим электроприводом смесительный клапан используется как регулирующий клапан с линейной, пропорциональной или квадратичной характеристикой. Трехходовые смесительные клапаны могут использоваться как смесительные или распределительные.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Herz 2137 - трехходовой смесительный клапан с ручным рычагом, муфтовый, корпус и затвор из латуни.
Смесительный клапан HERZ используется в качестве приводного элемента в системах отопления и охлаждения для постоянного контроля или регулировки температуры теплоносителя. С соответствующим электроприводом смесительный клапан используется как регулирующий клапан с линейной, пропорциональной или квадратичной характеристикой. Трехходовые смесительные клапаны могут использоваться как смесительные или распределительные.
Исполнение:
- внутренняя резьба;
- корпус латунь CW617N по стандарту EN 12165;
- угол рабочего вращения 90°;
- крутящий момент < 5 Нм;
- двойное уплотнение с помощью уплотнительных колец;
- уплотнение EPDM;
- возможно подключение электропривода.
Монтаж:
Смесительный клапан Herz 2137 можно установить в любом положении. В составе электропривода не рекомендуется установка приводом вниз из-за возможности поломки электропривода. Трехходовой смесительный клапан устанавливается в трубопроводах посредством соединений в зависимости от применения (смешивание или распределение).
Технические характеристики:
| Параметры | Значение |
| DN, мм | 15 - 50 |
| Kvs, м3/ч | 0.4 - 40.0 |
| Номинальное давление, бар | 10 |
| Постоянная температурная нагрузка, °C | -10…+110 |
| Макс. рабочая температура на короткое время, °C | 120 |
| Рабочий угол хода (вращательное движение) | 90° |
| Крутящий момент (при PN 10) | < 5 Нм |
| Материал корпуса | Кованая латунь |
| Материал регулирующего шпинделя | Латунь |
| Материал уплотнения | EPDM |
| Тип | Ду, мм | Kvs, м3/ч | Рабочее давление, бар | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| Herz 2137 DN15 (1213771) | 15 | 0.4 | 10 | 1213771 | 1910.80₴ | - + | |
| Herz 2137 DN15 (1213731) | 15 | 0.63 | 10 | 1213731 | 1904.85₴ | - + | |
| Herz 2137 DN15 (1213741) | 15 | 1.0 | 10 | 1213741 | 1915.05₴ | - + | |
| Herz 2137 DN15 (1213751) | 15 | 1.6 | 10 | 1213751 | 1916.75₴ | - + | |
| Herz 2137 DN15 (1213761) | 15 | 2.5 | 10 | 1213761 | 1916.75₴ | - + | |
| Herz 2137 DN15 (1213701) | 15 | 4.0 | 10 | 1213701 | 1771.40₴ | - + | |
| Herz 2137 DN20 (1213702) | 20 | 6.3 | 10 | 1213702 | 1757.80₴ | - + | |
| Herz 2137 DN25 (1213703) | 25 | 10.0 | 10 | 1213703 | 2237.20₴ | - + | |
| Herz 2137 DN32 (1213704) | 32 | 16.0 | 10 | 1213704 | 2696.20₴ | - + | |
| Herz 2137 DN40 (1213705) | 40 | 25.0 | 10 | 1213705 | 5986.55₴ | - + | |
| Herz 2137 DN50 (1213706) | 50 | 40.0 | 10 | 1213706 | 8553.55₴ | - + |
| Тип | Напряжение питания, В | Управление сигналом | Время срабатывания, С | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| Herz actuator 230 V (1771263) | 230 | 3-позиционным | 140 | 1771263 | 6108.95₴ | - + | |
| Herz rotary drive 2137 230 V (1771225) | 230 | 2- или 3-позиционным | 120 | 1771225 | 8079.25₴ | - + | |
| Herz rotary drive 2137 24 V (1771227) | 24 | аналоговым / 2- или 3-позиционным | 35 / 60 / 120 | 1771227 | 9593.95₴ | - + |
