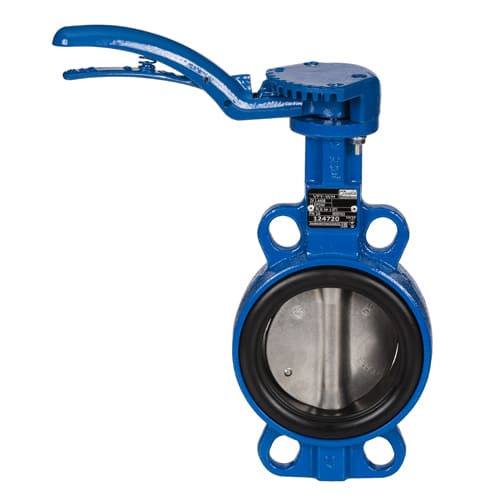

Заслонки дисковые поворотные (баттерфляй) VFY-WH с центрирующими проушинами, с рычагом

Заслонки можно приводить в действие с помощью:

- неметаллической рукоятки – PCX;

- металлической рукоятки – PCF;

- ручного редукторного привода с червячной передачей – RM;

- пневматического привода двустороннего или одностороннего действия;

- однофазного или трехфазного электрического привода;

- приводов с возможностью позиционирования (подробная информация о приводах с позиционером предоставляется по отдельному запросу).

Поворотные заслонки устанавливают на трубопровод между стандартными встречными фланцами без применения дополнительных прокладок, поскольку футеровка защищает корпус от действия рабочей среды, обеспечивает герметичность при закрывании и одновременно служит прокладкой уплотнителя фланцевого соединения.

Поворотные заслонки с центрирующими проушинами устанавливают между встречными фланцами. Через четыре ушка пропускают стяжные болты или шпильки. Проушины служат только для центровки. Если количество отверстий во встречных фланцах больше четырех, то четыре болта пропускают сквозь ушки, а остальные проходят возле корпуса.

Поворотные заслонки с резьбовыми проушинами можно устанавливать как между фланцами, так и в конце линии. В этом случае проушины служат для крепления заслонки к встречному фланцу, количество проушин соответствует количеству отверстий во встречных фланцах.

Применение и особенности:

• Для систем водоснабжения, отопления, централизованного теплоснабжения и хладоснабжения;
• Корпус выполнен с 4 центровочными ушками;
• Шлицевое соединение цельного штока с диском позволяет передавать большой крутящий момент (без мертвого хода);
• Самоцентрирующий диск обеспечивает высокую герметичность в закрытом положении и увеличивает срок службы футеровки;
• Двойное уплотнение обеспечивает высокую герметичность штока;
• Длительный срок службы за счет наличия верхнего и нижнего антифрикционных подшипников;
• Взаимозаменяемость всех деталей, включая диски, шток и футеровку, что упрощает эксплуатацию и снижает затраты на техническое обслуживание;
• Безопасное техническое обслуживание: надежная фиксация штока стопорным пружинным кольцом;
• Система, которая легко разбирается, обеспечивает простоту технического обслуживания;
• Можно устанавливать в любом монтажном положении, кроме штока вниз.
