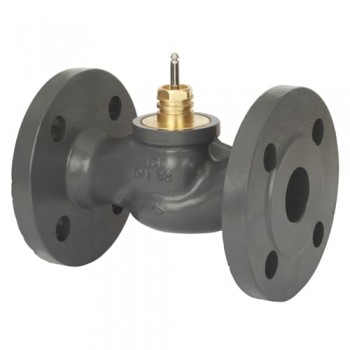

VF 2
Седельные 2-ходовые регулирующие клапаны VF 2 предназначены для применения преимущественно в системах тепло- и холодоснабжения зданий вместе с редукторными электрическими приводами:
Седельные 2-ходовые регулирующие клапаны VF 2 предназначены для применения преимущественно в системах тепло- и холодоснабжения зданий вместе с редукторными электрическими приводами:
- Ду 15...50 мм: AMV(E) 435;
- Ду 65...80 мм: AMV(E) 435;
- Ду 100 мм: AMV 423 или AMV 523;
- Ду 125, 150 мм: AMV (E) 85 или AMV (E) 86.
Основные характеристики:
- Номинальный диаметр: Ду 15...150 мм
- Пропускная способность: kvs=0,63...320 м3/ч
- Номинальное давление: Ру= 16 бар
- Регулируемая среда: подготовленная вода или 50% водный раствор гликоля
- Температура регулируемой среды: 2(-10*)...130 (200**) °С.
- Соединение фланцевое.
* при температуре регулируемой среды от -10 до +2 °С необходим подогреватель штока.
** от 130 до 200 оС только для клапанов Ду 125-150 мм.
Технические характеристики:
|
|
|
|
|
|
|
|
|
|
|
|
| ||||
Пропускная способность, kVS | м3/г | 0,63 | 1,0 | 1,6 | 2,5 | 4,0 | 6,3 | 10 | 16 | 25 | 40 | 63 | 100 | 145 | 220 | 320 |
Ход штока | мм | 10 | 15 | 20 | 30 | 40 | ||||||||||
Относительный диапазон регулирования | 30:1 | 50:1 | 100:1 | |||||||||||||
Фактор кавитации Z | >0,4 | |||||||||||||||
Номинальное давление, PN | бар | 16 | ||||||||||||||
Регулируемая среда | Подготовленная вода или водный раствор гликоля (до 50%) | |||||||||||||||
рН среды | 7 ... 10 | |||||||||||||||
Температура среды | °С | 2(-10)* ... 130 | 2 (-10)1) ...200 | |||||||||||||
Соединение | Фланцы PN16, согласно стандарту EN 1092-2 | |||||||||||||||
| ||||||||||||||||
Корпус клапана |
Серый чугун EN-GJL-250 (GG-25) | Ковкий чугун EN-GJS-400- 18-LT (GGG40.3) | ||||||||||||||
Шток клапана | Нержавеющая сталь | |||||||||||||||
Конус (золотник) | Латунь | Красная бронза (Rg5) | Чугун GGG40 | |||||||||||||
Уплотнение | EPDM | PFTE |
* при температуре от -10 до +2 оС обязательно использовать подогрев штока
Тип | Ду, мм | Kvs, м3/ч | Tmax, °С | Артикул | Цена, грн. (без НДС) | Кол-во | |
---|---|---|---|---|---|---|---|
VF 2 | 15 | 0.63 | 130 | 065Z0271 | 11530.00₴ | - + | |
VF 2 | 15 | 1.0 | 130 | 065Z0272 | 11530.00₴ | - + | |
VF 2 | 15 | 1.6 | 130 | 065Z0273 | 11530.00₴ | - + | |
VF 2 | 15 | 2.5 | 130 | 065Z0274 | 11530.00₴ | - + | |
VF 2 | 15 | 4.0 | 130 | 065Z0275 | 11530.00₴ | - + | |
VF 2 | 20 | 6.3 | 130 | 065Z0276 | 12320.00₴ | - + | |
VF 2 | 25 | 10 | 130 | 065Z0277 | 14810.00₴ | - + | |
VF 2 | 32 | 16 | 130 | 065Z0278 | 16660.00₴ | - + | |
VF 2 | 40 | 25 | 130 | 065Z0279 | 21800.00₴ | - + | |
VF 2 | 50 | 40 | 130 | 065Z0280 | 25260.00₴ | - + | |
VF 2 | 65 | 63 | 130 | 065Z0281 | 30920.00₴ | - + | |
VF 2 | 80 | 100 | 130 | 065Z0282 | 41240.00₴ | - + | |
VF 2 | 100 | 145 | 130 | 065B3205 | 50960.00₴ | - + | |
VF 2 | 125 | 220 | 200 | 065B3230 | 72790.00₴ | - + | |
VF 2 | 150 | 320 | 200 | 065B3255 | 84930.00₴ | - + |
